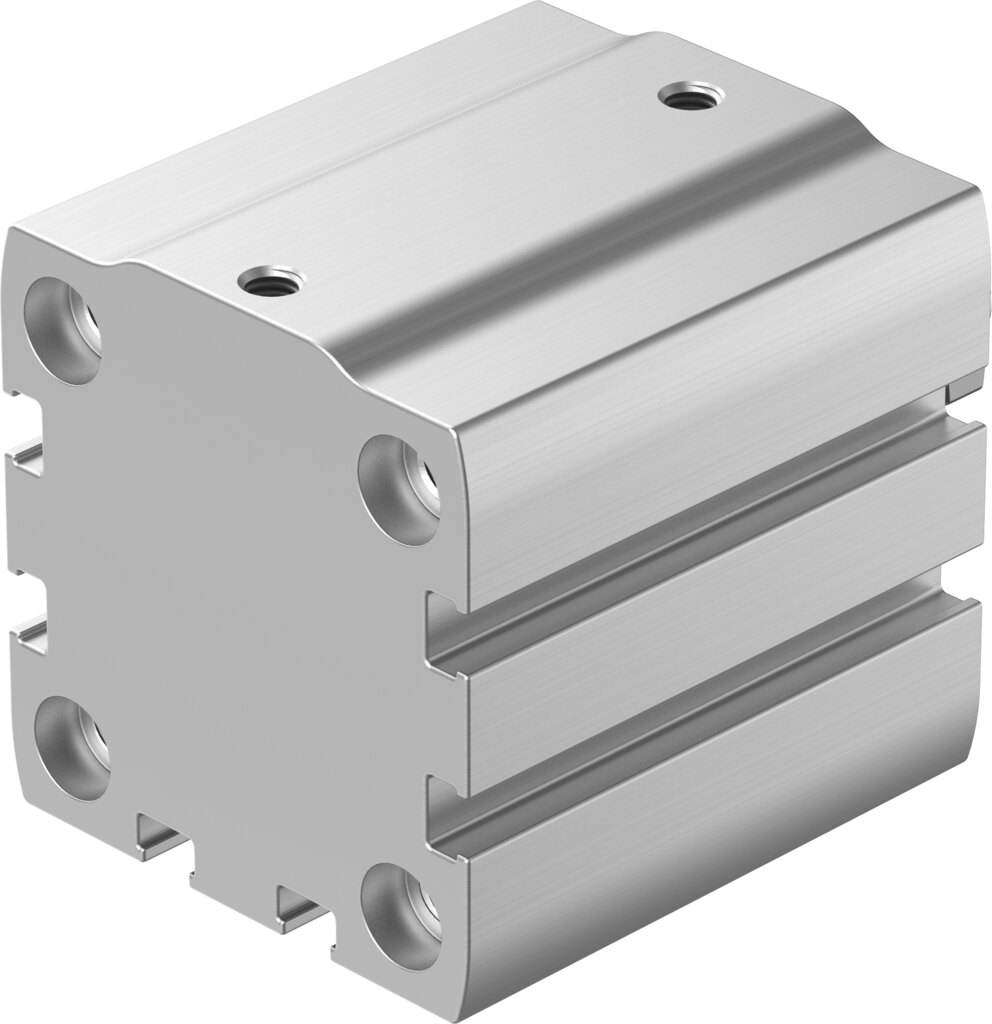

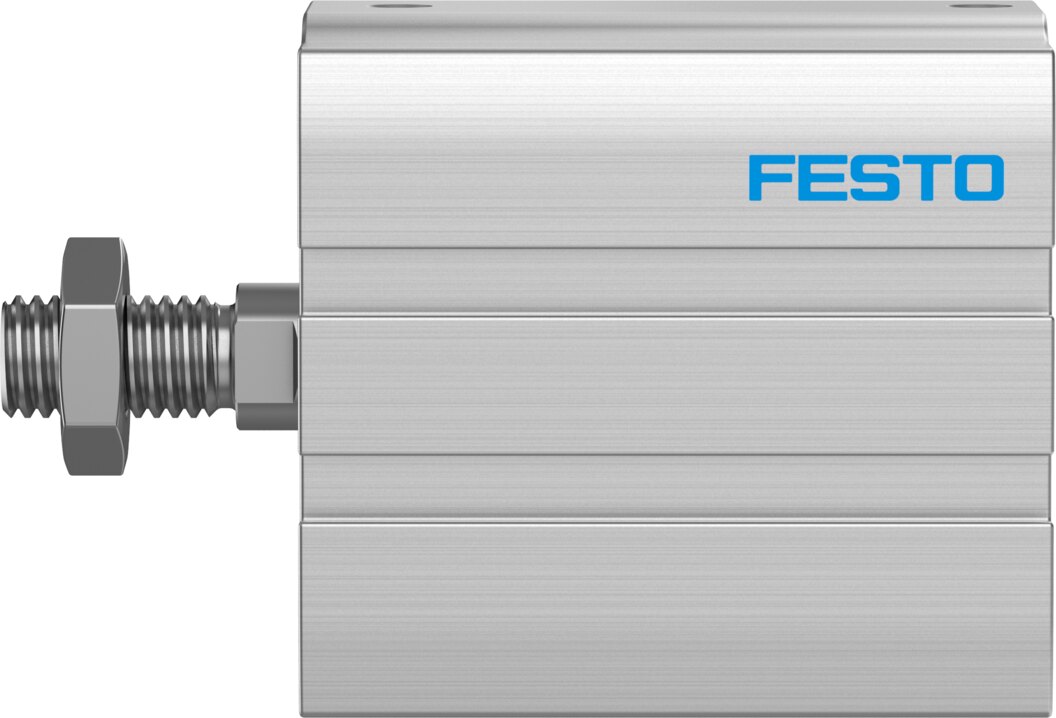

Kompaktzylinder doppeltwirkend Ø 40 mm Hub 10 mm ADN-S-40-10-A-P-A-F1A - Festo 8142887

Kolben-Ø 40 mm, 10 mm Hub, 754 N Vorlauf- und 686 N Rücklaufkraft bei 6 bar: Der doppeltwirkende Kompaktzylinder ADN-S-40-10-A-P-A-F1A passt in Vorrichtungen, in denen ein Normzylinder zu lang baut.

Vorteile

• Kraft in beide Richtungen: theoretisch 754 N Vorlauf und 686 N Rücklauf bei 6 bar
• Leiser Anschlag: beidseitige elastische Dämpfung nimmt 0,7 J in den Endlagen auf
• Für die Batteriefertigung: Ausführung F1A mit reduzierten Cu/Zn/Ni-Werten
• Positionsabfrage: vorbereitet für Näherungsschalter, Anschluss M5
• Flexibel einsetzbar: Betriebsdruck 0,6 bis 10 bar, beliebige Einbaulage
• Korrosionsklasse KBK 0: Kolbenstange aus hochlegiertem, rostfreiem Stahl

Einsatz

In Montagelinien übernimmt der ADN-S-40-10-A-P-A-F1A mit Ø 40 mm Spann-, Stopp- und Positionieraufgaben. Der kurze Hub von 10 mm hält die Taktzeit klein und den Luftverbrauch gering. Montage über Durchgangsbohrungen oder Innengewinde im Gehäuse, Anbauteile kommen an die Kolbenstange mit Außengewinde des ADN-S-40-10-A-P-A-F1A. Für die Auslegung nennt Festo 304 g Grundgewicht und 62 g bewegte Masse bei 0 mm Hub, je 10 mm Hub kommen 45 g beziehungsweise 9 g hinzu.
