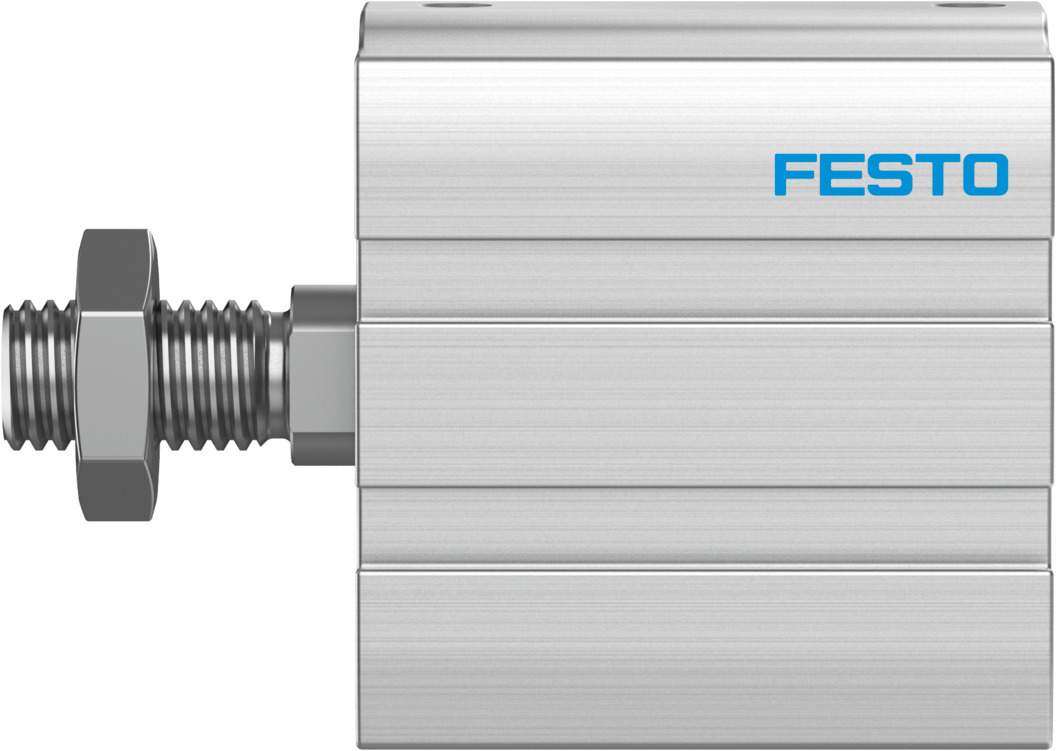

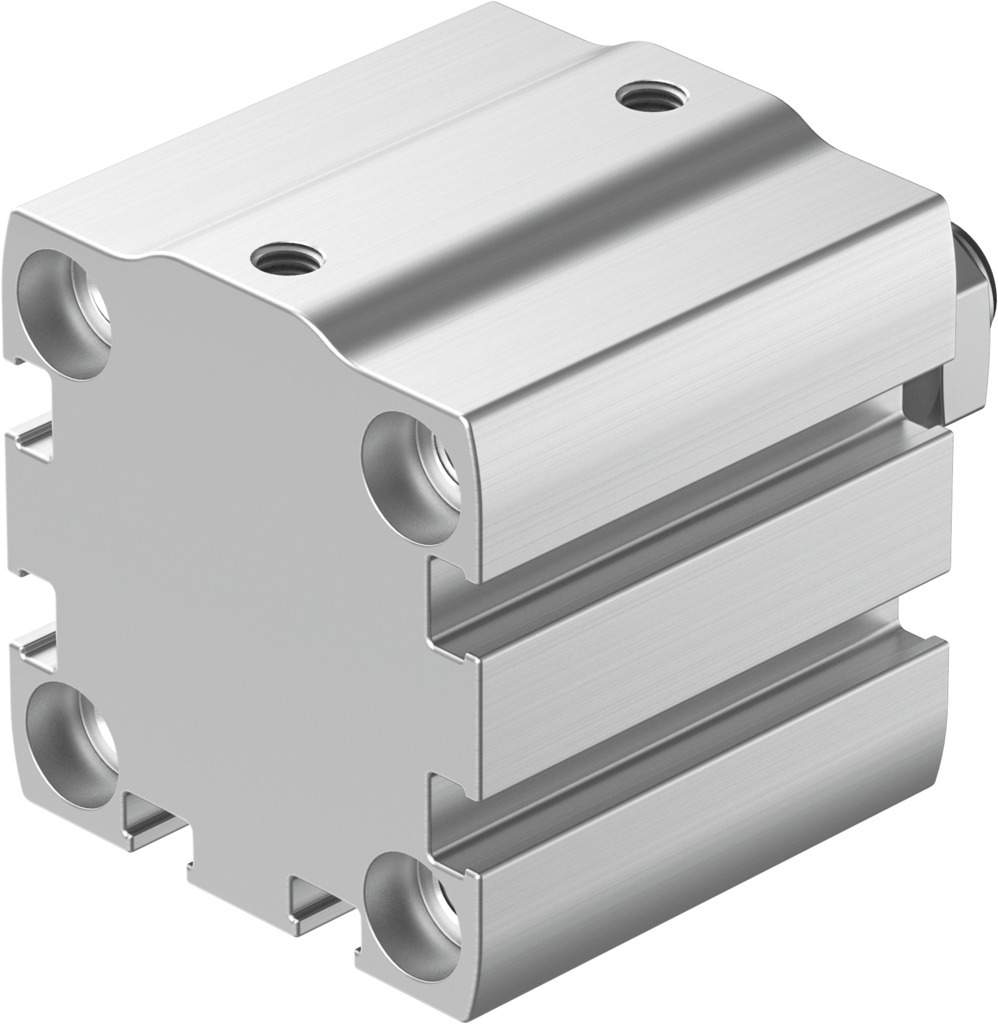

Kompaktzylinder doppeltwirkend Ø 32 mm Hub 5 mm ADN-S-32-5-A-P-A-F1A - Festo 8142866

Der Festo ADN-S-32-5-A-P-A-F1A ist ein doppeltwirkender Kompaktzylinder mit Kolben-Ø 32 mm und 5 mm Hub. Bei 6 bar erreicht er 483 N Vorlauf- und 415 N Rücklaufkraft.

Ihre Vorteile

• Kraft in beide Richtungen: theoretisch 483 N Vorlauf und 415 N Rücklauf bei 6 bar
• Leiser Anschlag: beidseitige elastische Dämpfung nimmt 0,4 J in den Endlagen auf
• Für die Batteriefertigung: Ausführung F1A mit reduzierten Cu/Zn/Ni-Werten
• Sensorbereit: Endlagen per Näherungsschalter abfragbar, Luftanschluss M5
• Flexibel einsetzbar: Betriebsdruck 0,6 bis 10 bar, beliebige Einbaulage
• Korrosionsklasse KBK 0: Kolbenstange aus hochlegiertem, rostfreiem Stahl

Einsatz

Der ADN-S-32-5-A-P-A-F1A arbeitet in Vorrichtungen, Zuführungen und Prüfstationen als Spann-, Stopp- oder Schiebeantrieb. Der kurze Hub von 5 mm hält die Taktzeit klein und den Luftverbrauch gering. Für die Montage nutzt der ADN-S-32-5-A-P-A-F1A Durchgangsbohrungen oder Innengewinde im Gehäuse, Luftanschluss M5. Für die Auslegung nennt Festo 117 g Grundgewicht und 37 g bewegte Masse bei 0 mm Hub, je 10 mm Hub kommen 36 g beziehungsweise 9 g hinzu.
