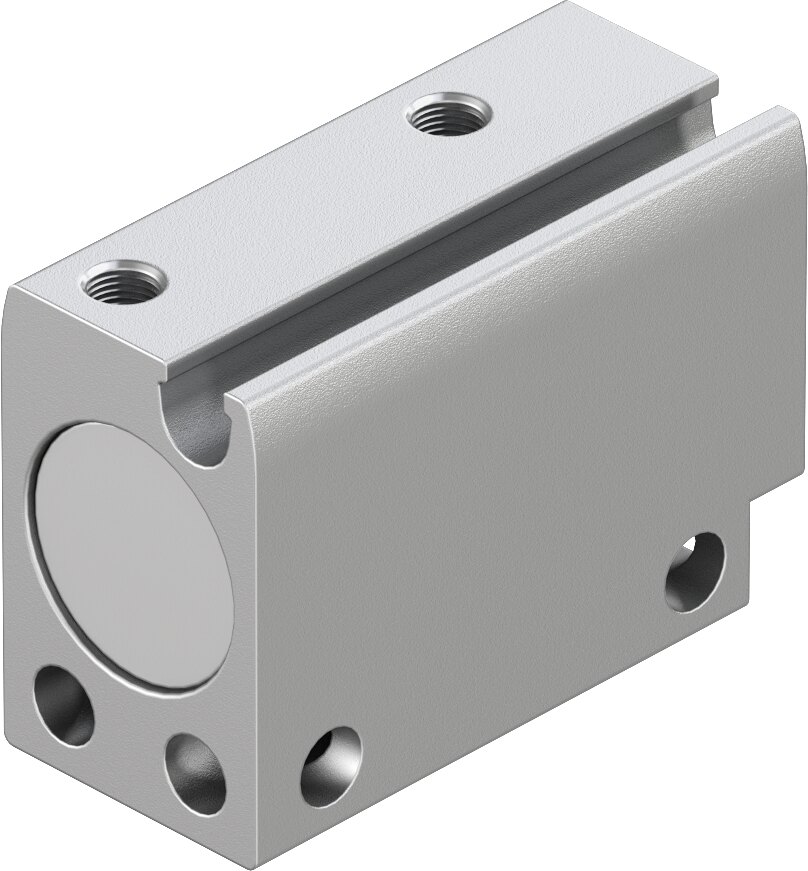

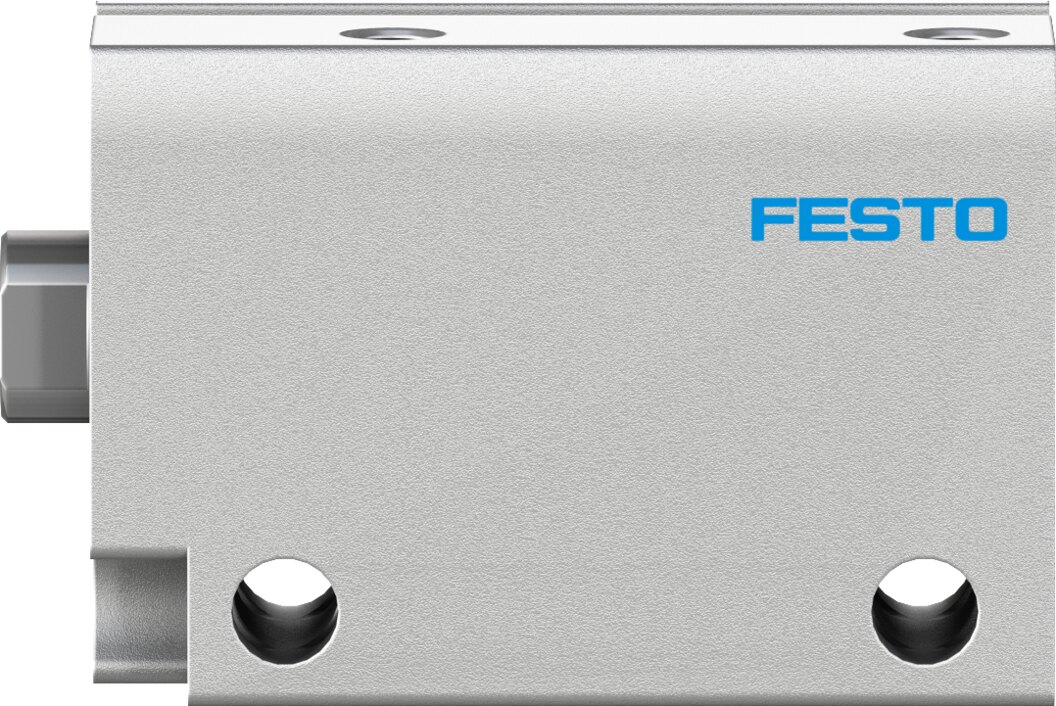

Kompaktzylinder doppeltwirkend Ø 10 mm Hub 10 mm ADN-S-10-10-I-A-F1A - Festo 8142521
Kurz bauender, doppeltwirkender Antrieb für Montage und Handhabung: Festo ADN-S-10-10-I-A-F1A, Kolben-Ø 10 mm, Hub 10 mm. Mit 47 N Vorlauf- und 30,2 N Rücklaufkraft bei 6 bar ist die Auslegung schnell erledigt.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Wo der Bauraum in Hubrichtung knapp ist, setzt der ADN-S-10-10-I-A-F1A an: doppeltwirkender Kompaktzylinder, Kolben-Ø 10 mm, Hub 10 mm, 47 N Vorlauf- und 30,2 N Rücklaufkraft bei 6 bar.
Vorteile im Überblick
- Klare Auslegung: 47 N vorwärts und 30,2 N zurück bei 6 bar laut Festo
- Kompakt und leicht: Kolben-Ø 10 mm, Anschluss M3, Produktgewicht 17,7 g
- Für die Batteriefertigung: Ausführung F1A mit reduzierten Cu/Zn/Ni-Werten
- Sensorbereit: Endlagen per Näherungsschalter abfragbar, Luftanschluss M3
- Weiter Druckbereich: 1 bis 8 bar Betriebsdruck, -10 bis 60 °C Umgebungstemperatur
- Korrosionsklasse KBK 2: Kolbenstange aus hochlegiertem, rostfreiem Stahl
Einsatz
Mit Kolben-Ø 10 mm eignet sich der ADN-S-10-10-I-A-F1A für Kleinteilhandhabung, Elektronikmontage und leichte Stopper. Der kurze Hub von 10 mm hält die Taktzeit klein und den Luftverbrauch gering. Befestigt wird der Ø-10-mm-Zylinder über Durchgangsbohrungen im Gehäuse, die Kolbenstange trägt Innengewinde. Das Produktgewicht beträgt laut Festo 17,7 g.
Technische Daten
| Hub | 10 mm |
|---|---|
| Kolben-Ø | 10 mm |
| Dämpfung | keine Dämpfung |
| Einbaulage | beliebig |
| Funktionsweise | doppeltwirkend |
| Kolbenstangenende | Innengewinde |
| Konstruktiver Aufbau | Kolben, Kolbenstange |
| Positionserkennung | für Näherungsschalter |
| Varianten | einseitige Kolbenstange |
| Betriebsdruck | 1 bis 8 bar |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B2-L |
| Eignung für die Produktion von Li-Ionen-Batterien | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 5 nach ISO 14644-1 |
| Umgebungstemperatur | -10 bis 60 °C |
| Aufprallenergie in den Endlagen | 0,012 J |
| Theoretische Kraft bei 6 bar, Rücklauf | 30,2 N |
| Theoretische Kraft bei 6 bar, Vorlauf | 47 N |
| Bewegte Masse | 5,7 g |
| Produktgewicht | 17,7 g |
| Befestigungsart | mit Durchgangsbohrung |
| Pneumatischer Anschluss | M3 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Deckel | Aluminium-Knetlegierung |
| Werkstoff dynamische Dichtungen | NBR, TPE-U(PU) |
| Werkstoff Gehäuse | eloxiert |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Typ | ADN-S-10-10-I-A-F1A |
| Festo-Teilenummer | 8142521 |
| Gewicht | 0,021 kg |
| Hersteller | Festo |
| Hersteller-Nr. | ADN-S-10-10-I-A-F1A |
| EAN | 4052568570491 |
| Zolltarifnummer | 84123100 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Gewinde | M3 |
| Kolben-Ø [mm] | 10 |
| Hub [mm] | 10 |
| Dichtmaterial | NBR, TPE-U(PU) |
| Medium | Druckluft |
| Funktion | doppeltwirkend |
| Bohrung (mm) | 10 |
| Betriebsdruck max [bar] | 8 |
| Temperaturbereich | -10-60 °C |
| Temperatur (max.) | 60 |
