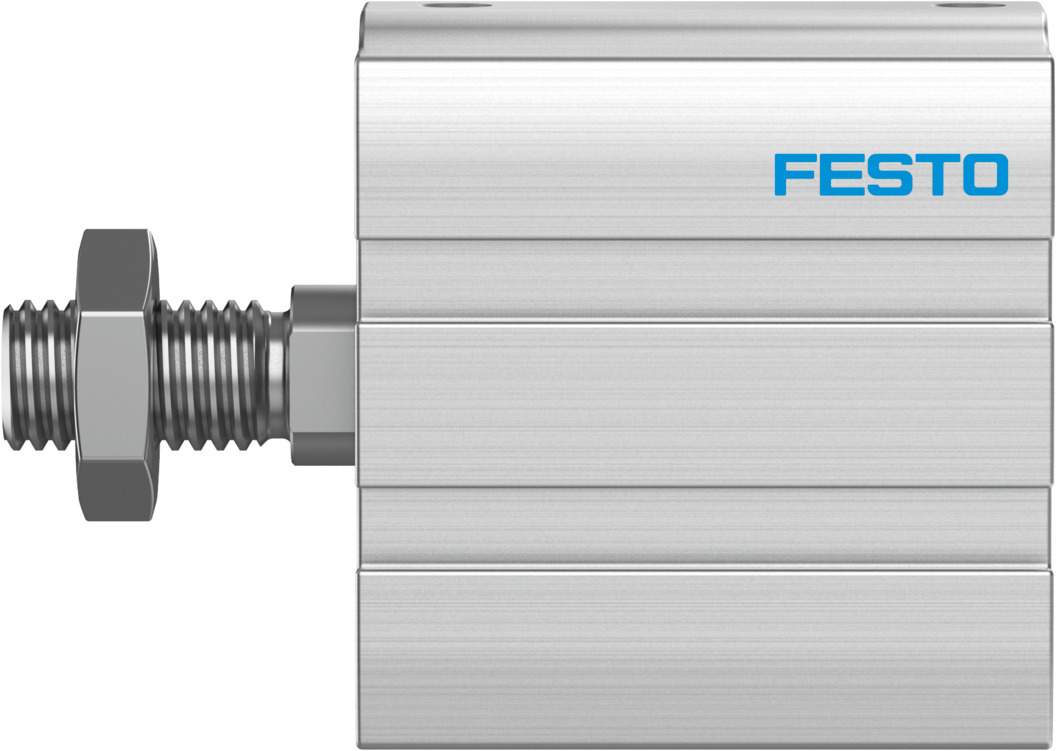

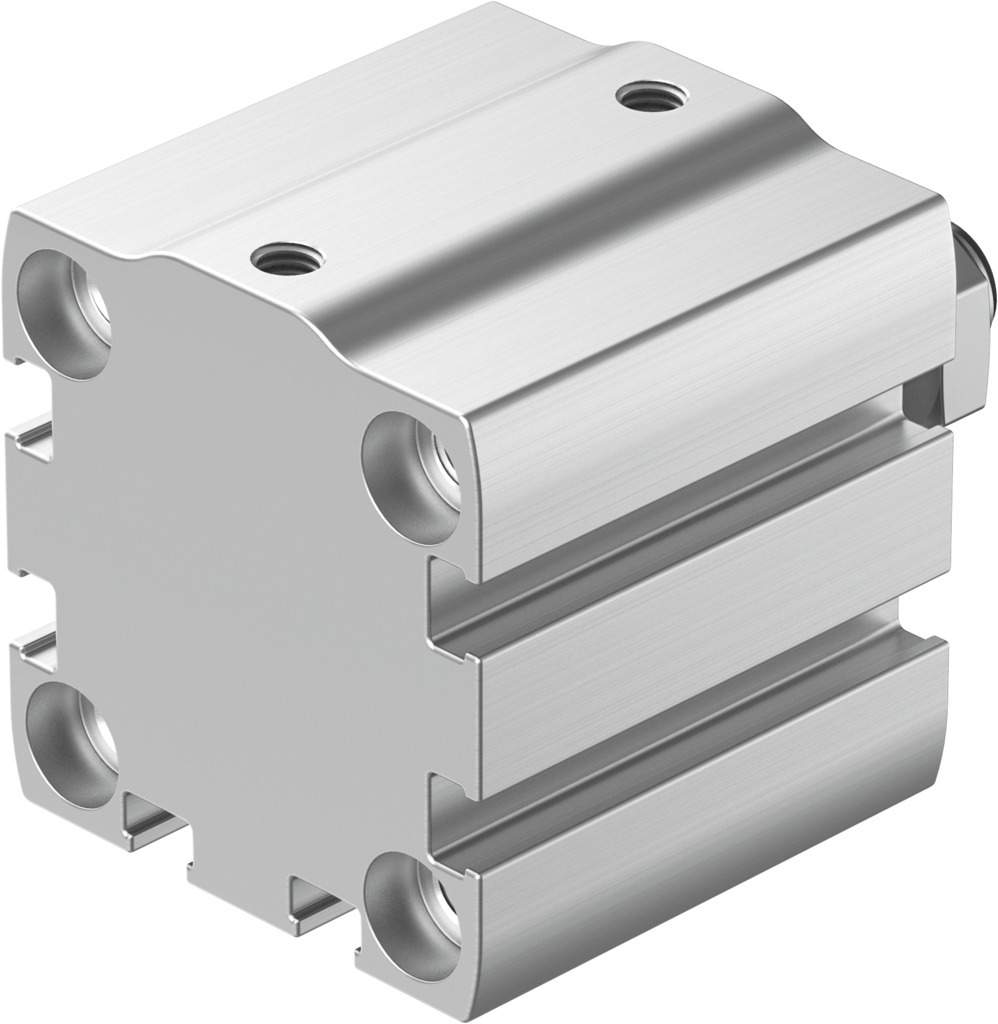

Kompaktzylinder doppeltwirkend Ø 32 mm Hub 10 mm ADN-S-32-10-A-P-A-F1A - Festo 8142867

Der Festo ADN-S-32-10-A-P-A-F1A ist ein doppeltwirkender Kompaktzylinder mit Kolben-Ø 32 mm und 10 mm Hub. Bei 6 bar erreicht er 483 N Vorlauf- und 415 N Rücklaufkraft.

Vorteile

• Kraft in beide Richtungen: theoretisch 483 N Vorlauf und 415 N Rücklauf bei 6 bar
• Leiser Anschlag: beidseitige elastische Dämpfung nimmt 0,4 J in den Endlagen auf
• Für die Batteriefertigung: Ausführung F1A mit reduzierten Cu/Zn/Ni-Werten
• Sensorbereit: Endlagen per Näherungsschalter abfragbar, Luftanschluss M5
• Weiter Druckbereich: 0,6 bis 10 bar Betriebsdruck, 0 bis 80 °C Umgebungstemperatur
• Korrosionsklasse KBK 0: Kolbenstange aus hochlegiertem, rostfreiem Stahl

Einsatz

Der ADN-S-32-10-A-P-A-F1A arbeitet in Vorrichtungen, Zuführungen und Prüfstationen als Spann-, Stopp- oder Schiebeantrieb. Der kurze Hub von 10 mm hält die Taktzeit klein und den Luftverbrauch gering. Montage über Durchgangsbohrungen oder Innengewinde im Gehäuse, Anbauteile kommen an die Kolbenstange mit Außengewinde des ADN-S-32-10-A-P-A-F1A. Für die Auslegung nennt Festo 117 g Grundgewicht und 37 g bewegte Masse bei 0 mm Hub, je 10 mm Hub kommen 36 g beziehungsweise 9 g hinzu.
