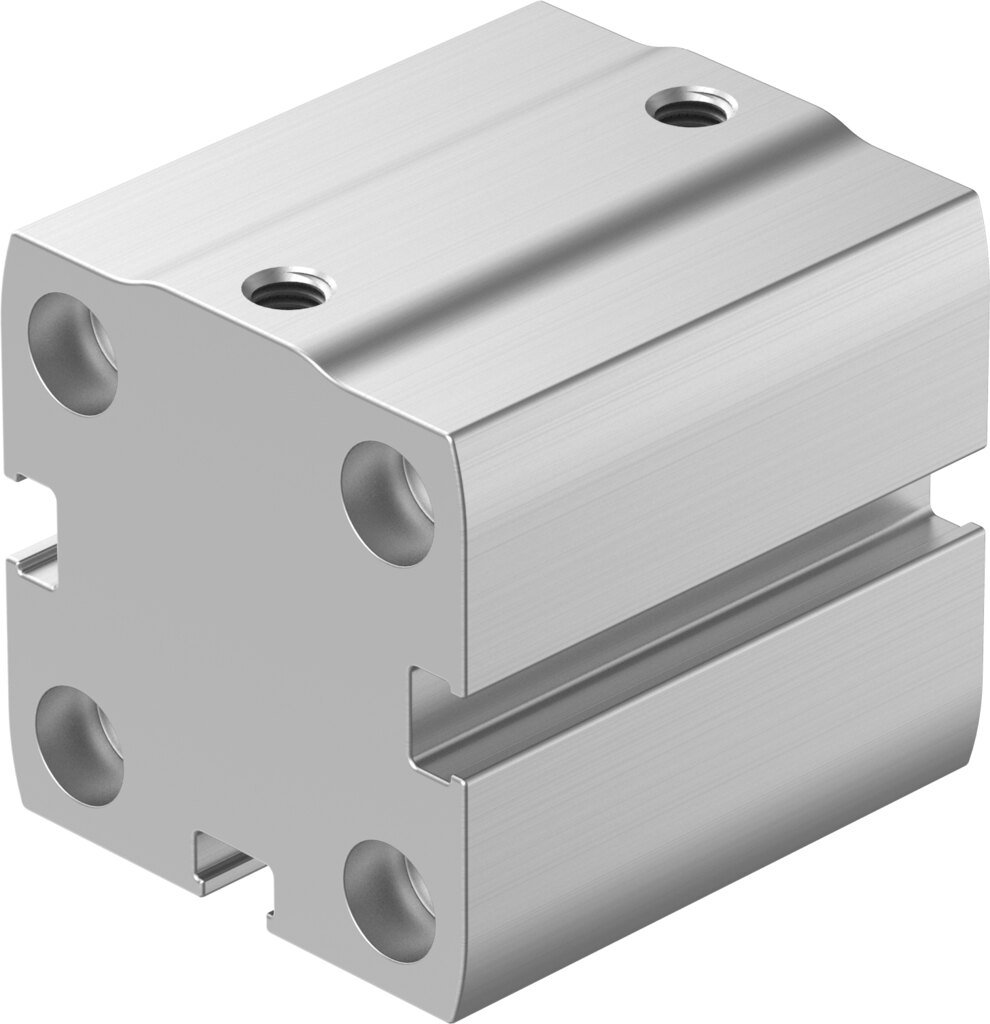

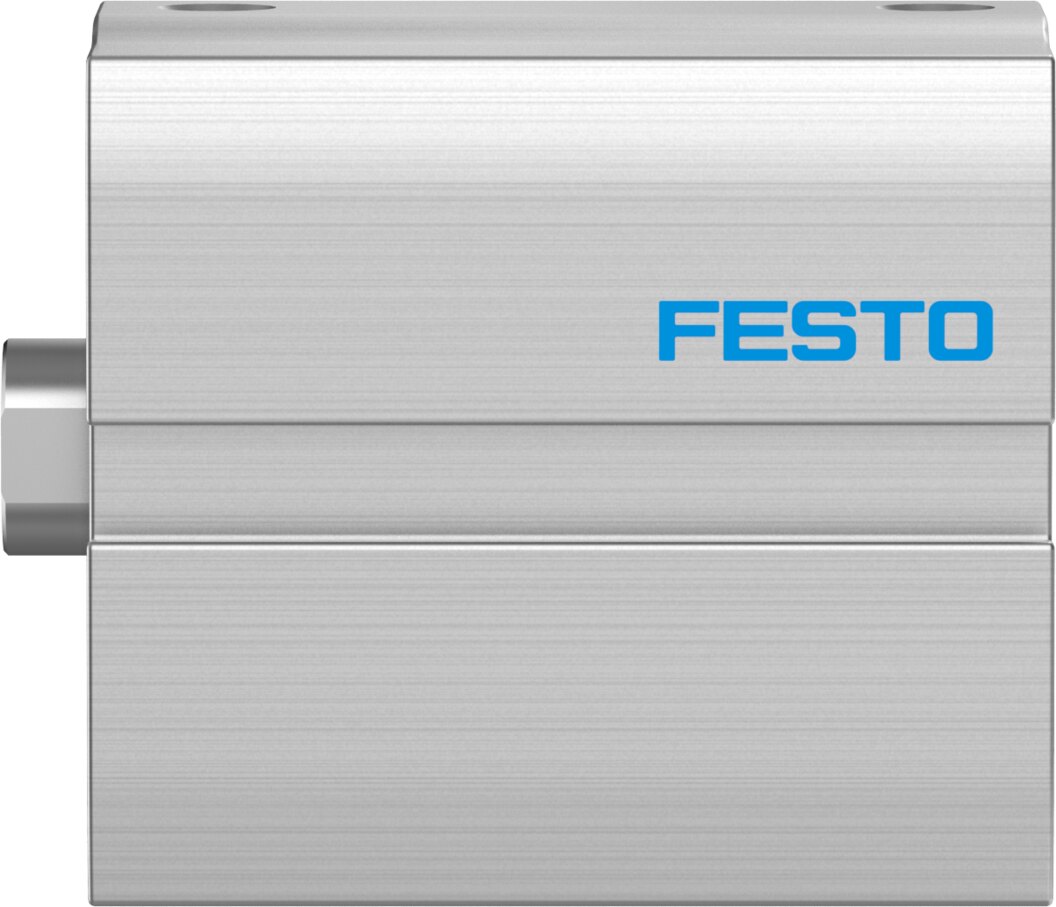

Kompaktzylinder doppeltwirkend Ø 25 mm Hub 40 mm ADN-S-25-40-I-P - Festo 8076349

Kolben-Ø 25 mm, 40 mm Hub, 295 N Vorlauf- und 247 N Rücklaufkraft bei 6 bar: Der doppeltwirkende Kompaktzylinder ADN-S-25-40-I-P passt in Vorrichtungen, in denen ein Normzylinder zu lang baut.

Vorteile im Überblick

• Doppeltwirkend: 295 N im Vorlauf, 247 N im Rücklauf bei 6 bar
• Schonende Endlagen: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 0,18 J
• Weiter Druckbereich: 0,6 bis 10 bar Betriebsdruck, 0 bis 80 °C Umgebungstemperatur
• Korrosionsklasse KBK 1: Kolbenstange aus hochlegiertem, rostfreiem Stahl
• Reinraum und Lackierung: Klasse 5 nach ISO 14644-1, LABS-Konformität VDMA24364-B2-L

Einsatz

In Montagelinien übernimmt der ADN-S-25-40-I-P mit Ø 25 mm Spann-, Stopp- und Positionieraufgaben. Montage über Durchgangsbohrungen, Innengewinde oder Festo-Zubehör, Anbauteile kommen an die Kolbenstange mit Innengewinde des ADN-S-25-40-I-P. Für die Auslegung nennt Festo 70 g Grundgewicht und 17 g bewegte Masse bei 0 mm Hub, je 10 mm Hub kommen 30 g beziehungsweise 6 g hinzu.
