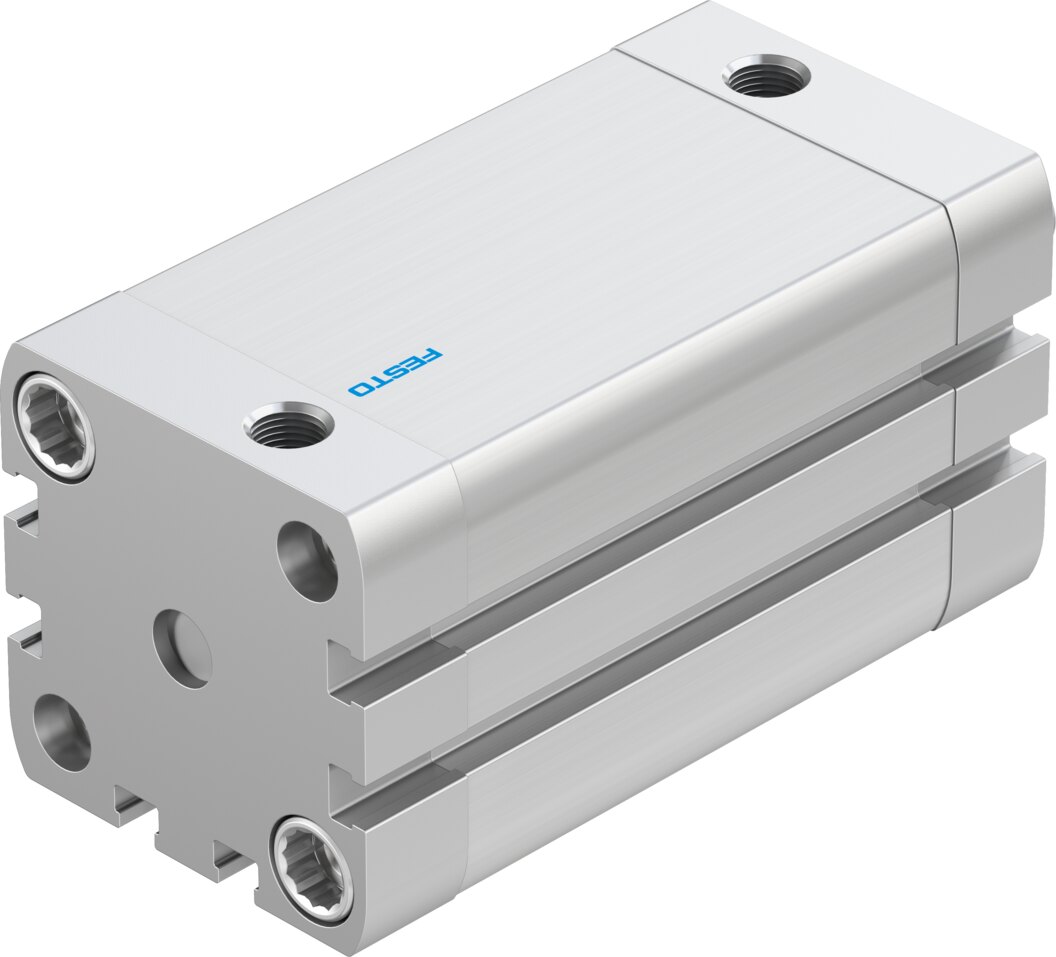

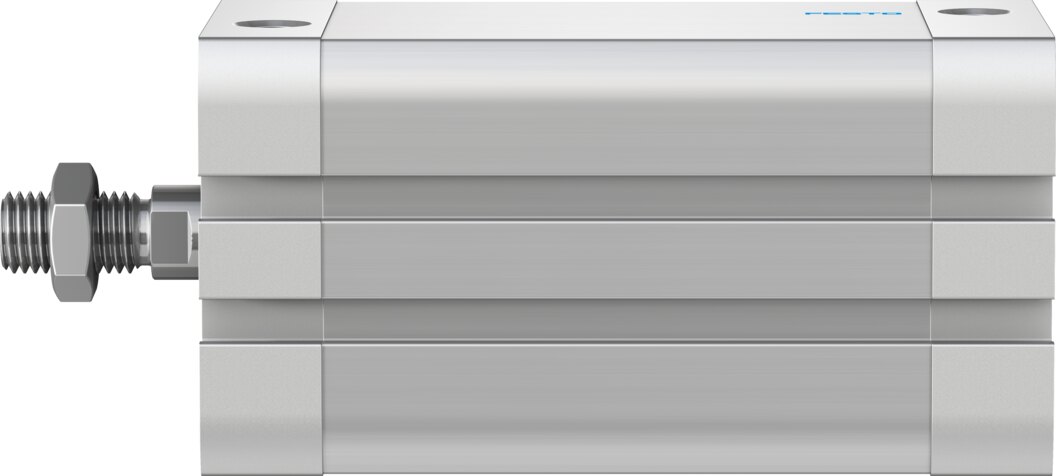

Kompaktzylinder doppeltwirkend Ø 40 mm Hub 70 mm ADN-40-70-A-P-A - Festo 582549

Der ADN-40-70-A-P-A von Festo setzt bei 6 bar 754 N im Vorlauf und 686 N im Rücklauf um, der Kolben misst Ø 40 mm, der Hub 70 mm. Die Last wird über die Kolbenstange mit Außengewinde M10x1,25 angekoppelt, Druckluft kommt über G1/8. Endlagenabfrage über Näherungsschalter ist vorgesehen.

Ihre Vorteile

• Theoretische Kraft bei 6 bar: 754 N vor, 686 N zurück
• Dämpfung P: elastische Ringe an beiden Enden für 0,7 J
• Kolbenstange mit Außengewinde M10x1,25 aus hochlegiertem Stahl
• Endlagen mit Näherungsschaltern abfragbar
• Betriebsdruck 0,6 bis 10 bar
• Anschlussmaße nach ISO 21287, austauschbar mit anderen Kompaktzylindern dieser Norm

Einsatzbereiche

Der ADN-40-70-A-P-A übernimmt Schiebe-, Hub- und Auswerfbewegungen über 70 mm in Montageanlagen, Verpackungsmaschinen und Zuführtechnik. Betriebsmedium für den ADN-40-70-A-P-A ist Druckluft nach ISO 8573-1:2010 [7:4:4], die Einbaulage ist beliebig.
