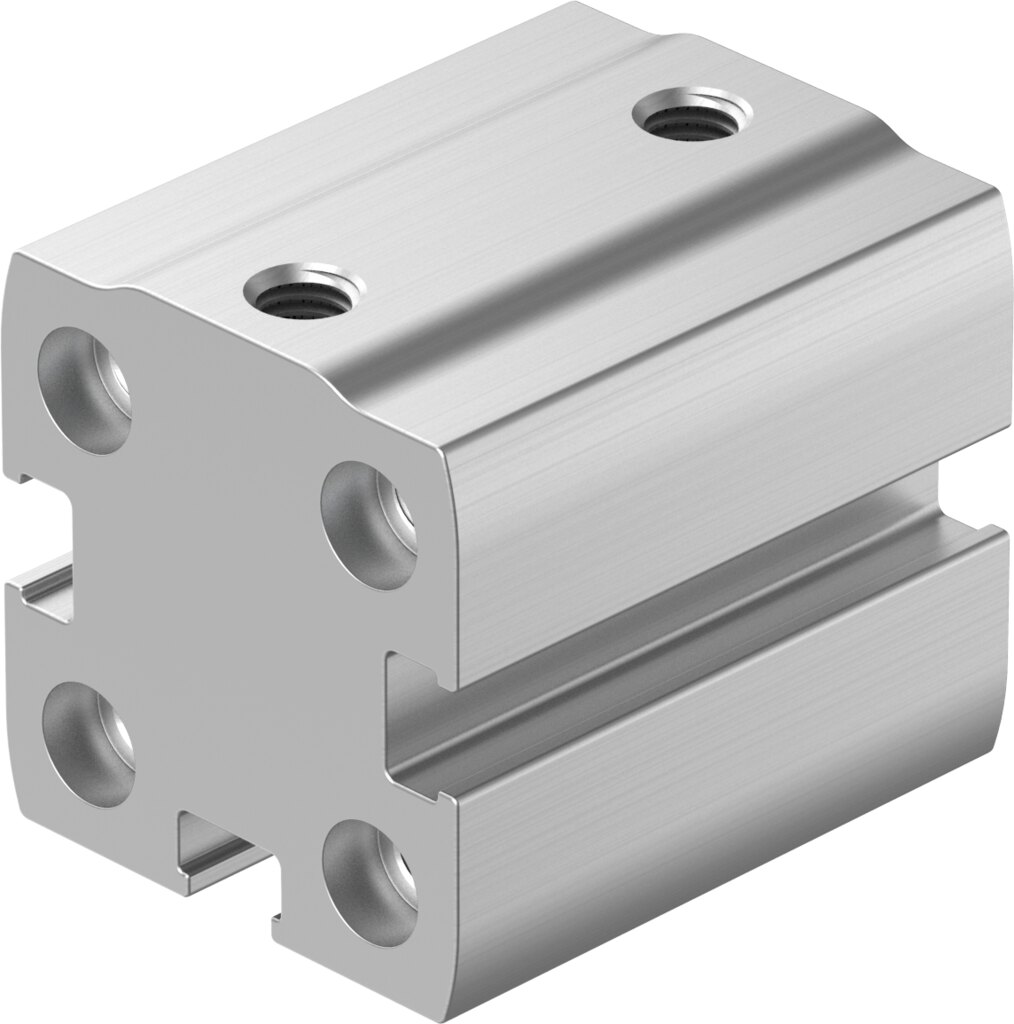

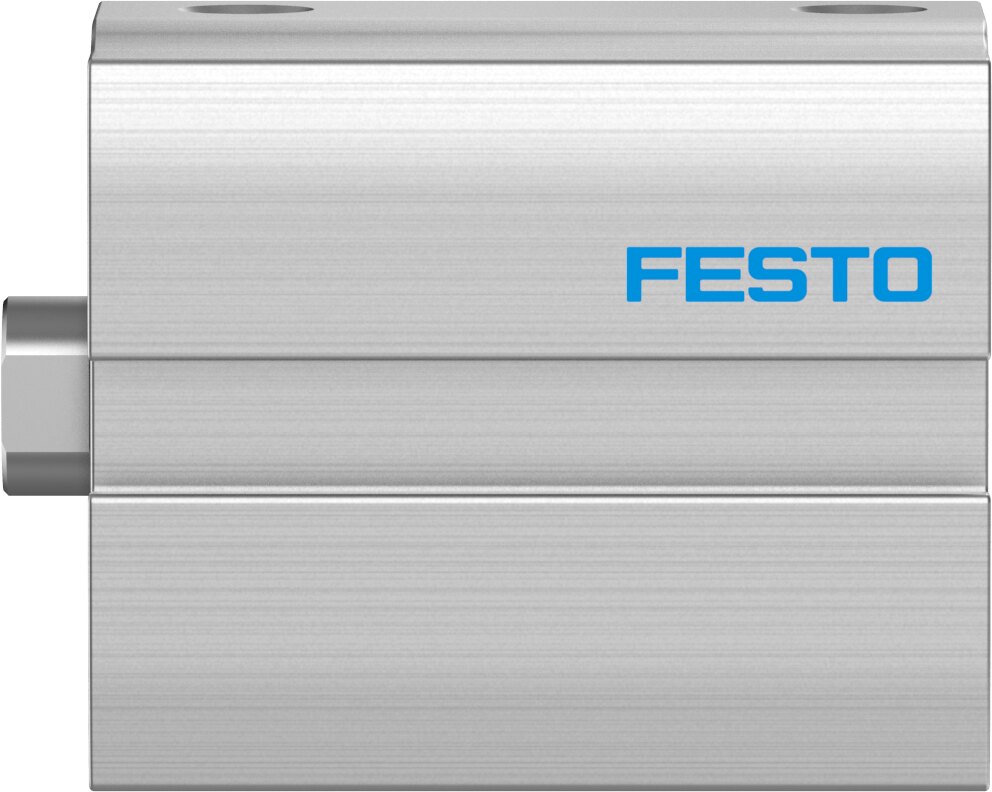

Kompaktzylinder doppeltwirkend Ø 16 mm Hub 5 mm ADN-S-16-5-I-P - Festo 8076393

Wo der Bauraum in Hubrichtung knapp ist, setzt der ADN-S-16-5-I-P an: doppeltwirkender Kompaktzylinder, Kolben-Ø 16 mm, Hub 5 mm, 121 N Vorlauf- und 90 N Rücklaufkraft bei 6 bar.

Ihre Vorteile

• Kraft in beide Richtungen: theoretisch 121 N Vorlauf und 90 N Rücklauf bei 6 bar
• Leiser Anschlag: beidseitige elastische Dämpfung nimmt 0,1 J in den Endlagen auf
• Weiter Druckbereich: 1 bis 10 bar Betriebsdruck, 0 bis 80 °C Umgebungstemperatur
• Korrosionsklasse KBK 1: Kolbenstange aus hochlegiertem, rostfreiem Stahl
• Reinraum und Lackierung: Klasse 5 nach ISO 14644-1, LABS-Konformität VDMA24364-B2-L

Einsatz

Mit Kolben-Ø 16 mm eignet sich der ADN-S-16-5-I-P für Kleinteilhandhabung, Elektronikmontage und leichte Stopper. Der kurze Hub von 5 mm hält die Taktzeit klein und den Luftverbrauch gering. Den ADN-S-16-5-I-P befestigen Sie über Durchgangsbohrungen, Innengewinde oder Festo-Zubehör. Für die Auslegung nennt Festo 32,5 g Grundgewicht und 6 g bewegte Masse bei 0 mm Hub, je 10 mm Hub kommen 18 g beziehungsweise 4 g hinzu.
