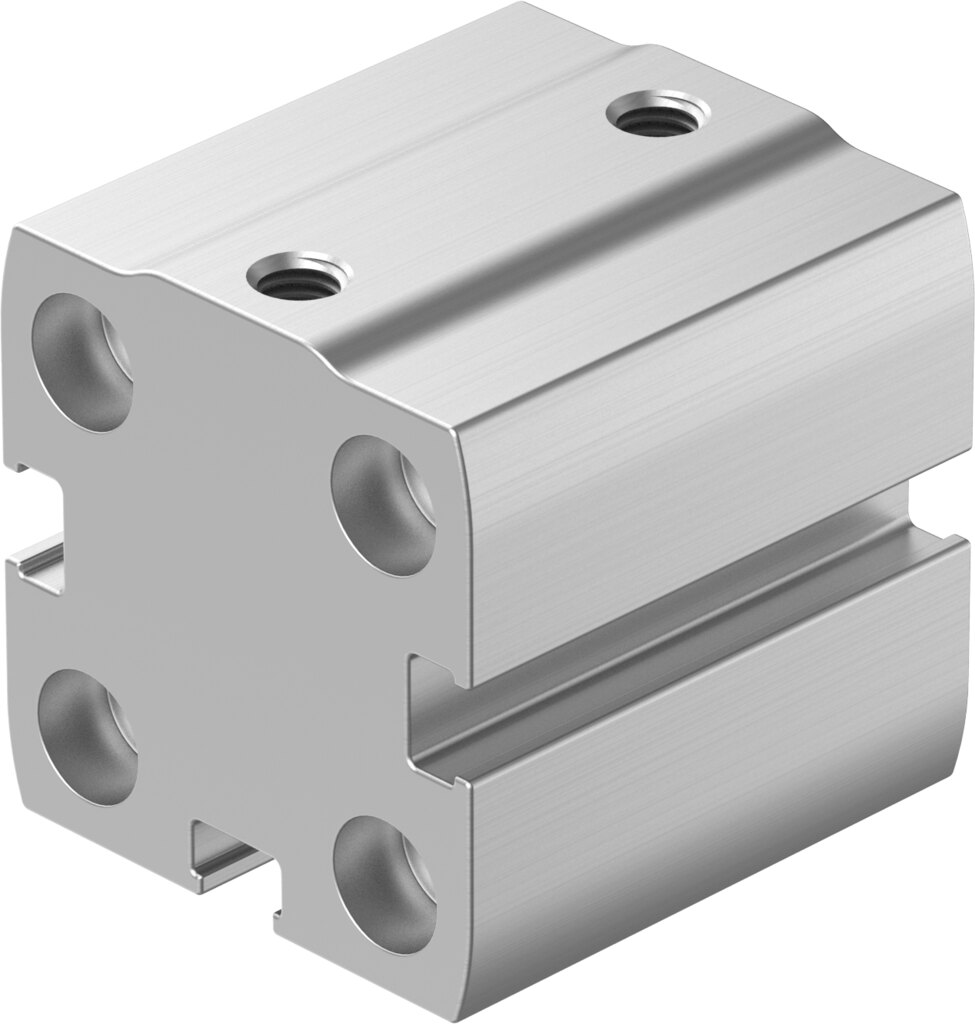

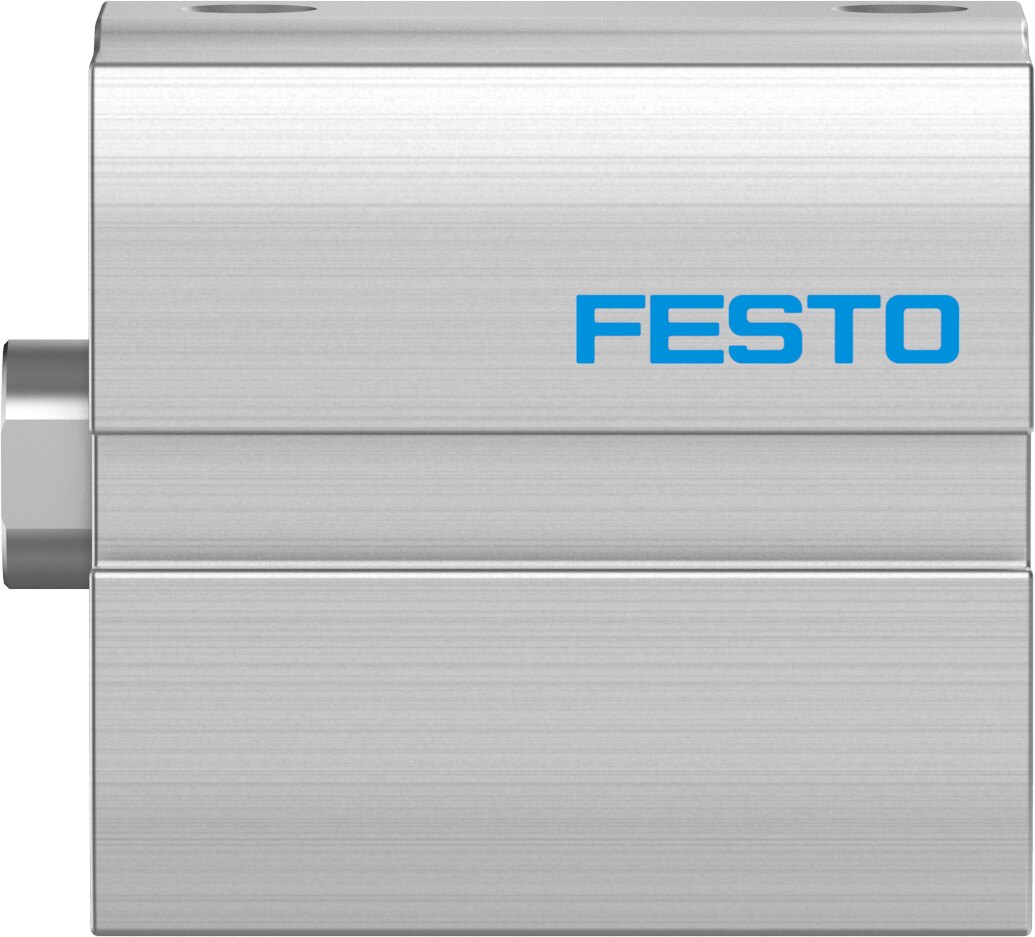

Kompaktzylinder doppeltwirkend Ø 20 mm Hub 5 mm ADN-S-20-5-I-P-A - Festo 8076322

Wo der Bauraum in Hubrichtung knapp ist, setzt der ADN-S-20-5-I-P-A an: doppeltwirkender Kompaktzylinder, Kolben-Ø 20 mm, Hub 5 mm, 188 N Vorlauf- und 141 N Rücklaufkraft bei 6 bar.

Vorteile im Überblick

• Kraft in beide Richtungen: theoretisch 188 N Vorlauf und 141 N Rücklauf bei 6 bar
• Leiser Anschlag: beidseitige elastische Dämpfung nimmt 0,2 J in den Endlagen auf
• Sensorbereit: Endlagen per Näherungsschalter abfragbar, Luftanschluss M5
• Weiter Druckbereich: 0,6 bis 10 bar Betriebsdruck, 0 bis 80 °C Umgebungstemperatur
• Korrosionsklasse KBK 1: Kolbenstange aus hochlegiertem, rostfreiem Stahl
• Reinraum und Lackierung: Klasse 5 nach ISO 14644-1, LABS-Konformität VDMA24364-B2-L

Einsatz

In Montagelinien übernimmt der ADN-S-20-5-I-P-A mit Ø 20 mm Spann-, Stopp- und Positionieraufgaben. Der kurze Hub von 5 mm hält die Taktzeit klein und den Luftverbrauch gering. Montage über Durchgangsbohrungen, Innengewinde oder Festo-Zubehör, Anbauteile kommen an die Kolbenstange mit Innengewinde des ADN-S-20-5-I-P-A. Für die Auslegung nennt Festo 65 g Grundgewicht und 18 g bewegte Masse bei 0 mm Hub, je 10 mm Hub kommen 26 g beziehungsweise 6 g hinzu.
