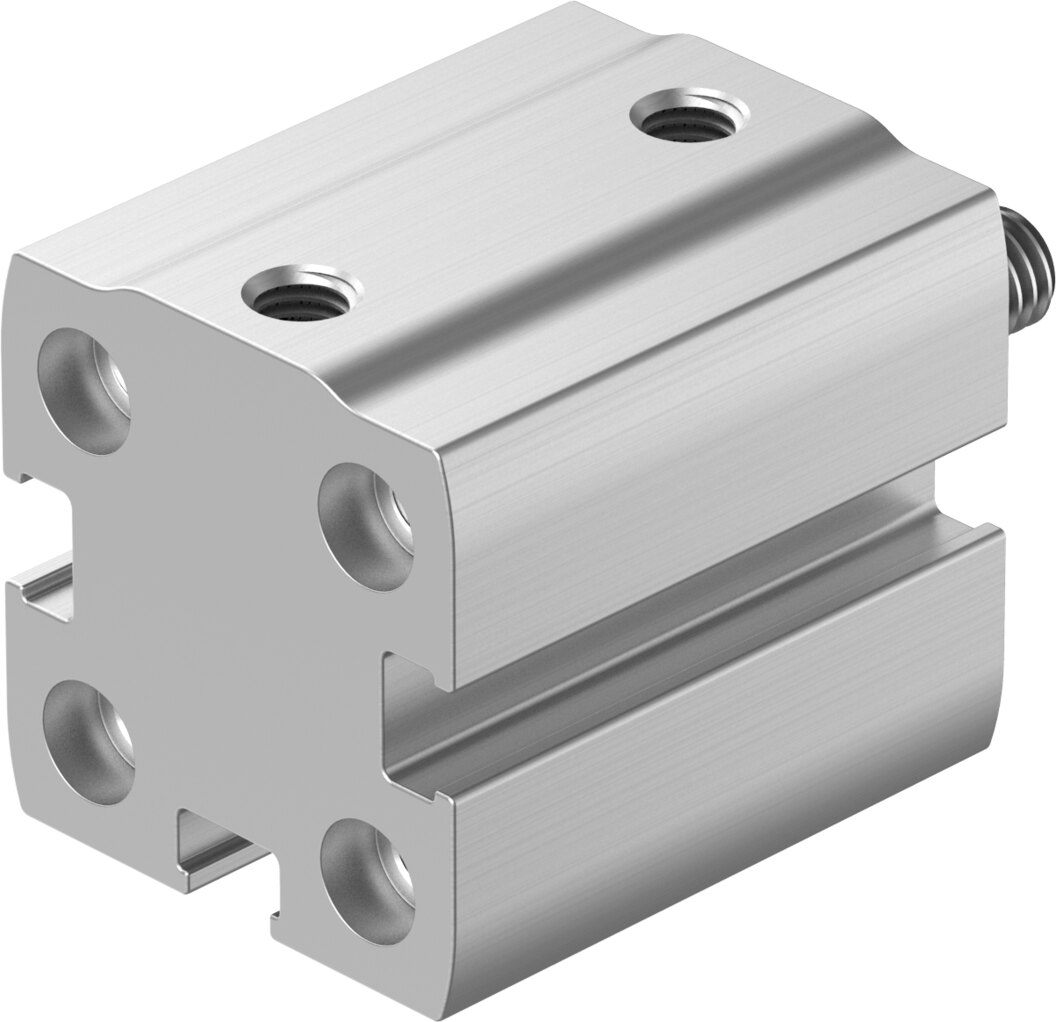

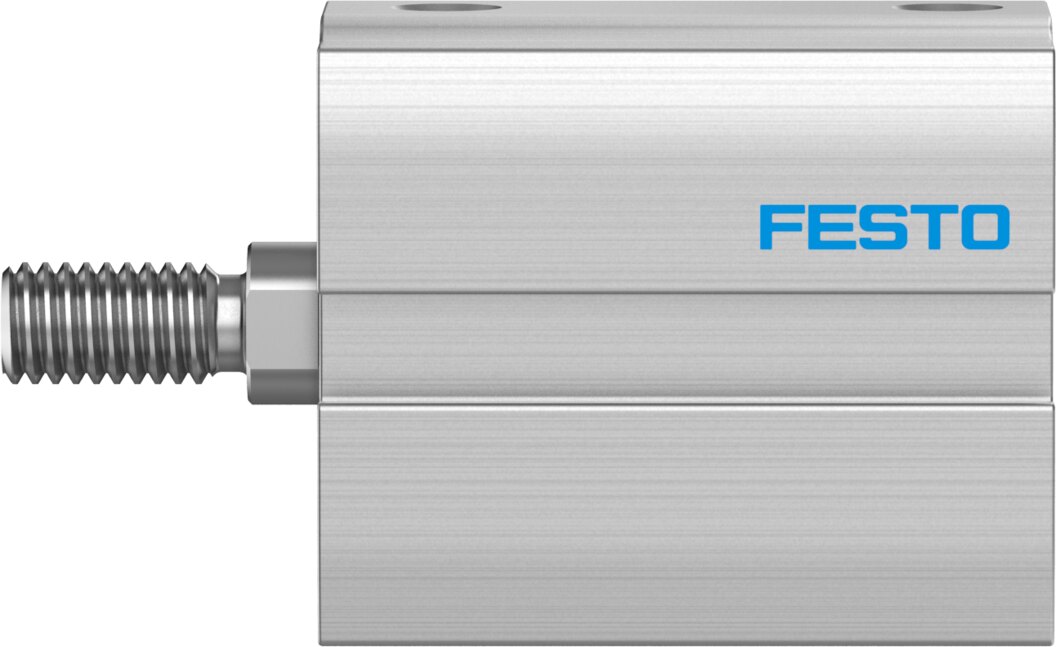

Kompaktzylinder doppeltwirkend Ø 16 mm Hub 20 mm ADN-S-16-20-A-P-A - Festo 8091674

Wo der Bauraum in Hubrichtung knapp ist, setzt der ADN-S-16-20-A-P-A an: doppeltwirkender Kompaktzylinder, Kolben-Ø 16 mm, Hub 20 mm, 121 N Vorlauf- und 90 N Rücklaufkraft bei 6 bar.

Vorteile im Überblick

• Klare Auslegung: 121 N vorwärts und 90 N zurück bei 6 bar laut Festo
• Leiser Anschlag: beidseitige elastische Dämpfung nimmt 0,15 J in den Endlagen auf
• Sensorbereit: Endlagen per Näherungsschalter abfragbar, Luftanschluss M5
• Weiter Druckbereich: 1 bis 10 bar Betriebsdruck, 0 bis 80 °C Umgebungstemperatur
• Korrosionsklasse KBK 1: Kolbenstange aus hochlegiertem, rostfreiem Stahl
• Reinraum und Lackierung: Klasse 5 nach ISO 14644-1, LABS-Konformität VDMA24364-B2-L

Einsatz

Kleinteilmontage, Bestückung und leichte Klemmaufgaben sind das Feld des ADN-S-16-20-A-P-A mit Kolben-Ø 16 mm. Den ADN-S-16-20-A-P-A befestigen Sie über Durchgangsbohrungen, Innengewinde oder Festo-Zubehör. Für die Auslegung nennt Festo 42 g Grundgewicht und 11 g bewegte Masse bei 0 mm Hub, je 10 mm Hub kommen 18 g beziehungsweise 4 g hinzu.
