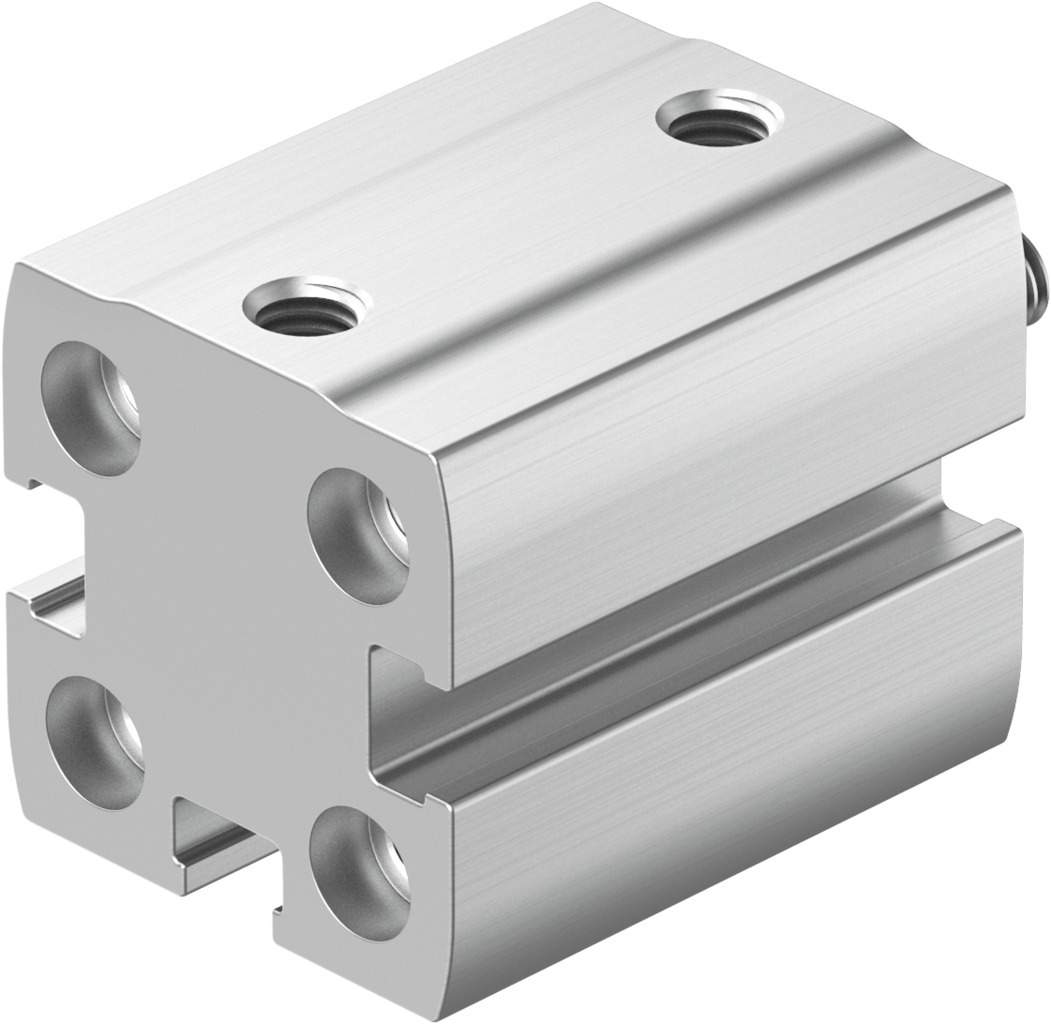

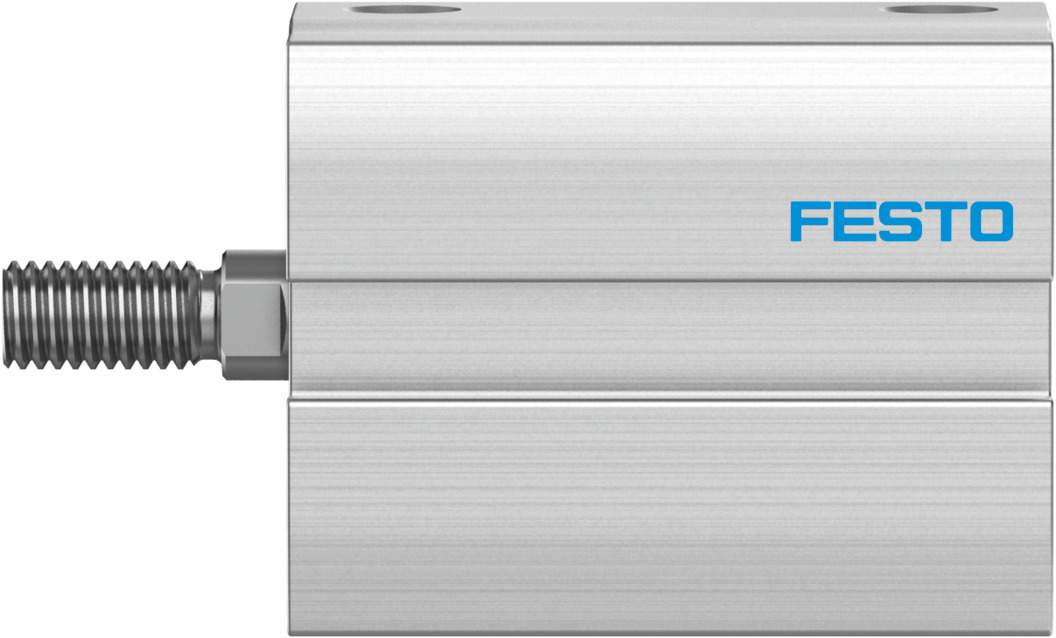

Kompaktzylinder doppeltwirkend Ø 12 mm Hub 35 mm ADN-S-12-35-A-P-A - Festo 8091425

Kolben-Ø 12 mm, 35 mm Hub, 68 N Vorlauf- und 51 N Rücklaufkraft bei 6 bar: Der doppeltwirkende Kompaktzylinder ADN-S-12-35-A-P-A passt in Vorrichtungen, in denen ein Normzylinder zu lang baut.

Vorteile im Überblick

• Doppeltwirkend: 68 N im Vorlauf, 51 N im Rücklauf bei 6 bar
• Leiser Anschlag: beidseitige elastische Dämpfung nimmt 0,07 J in den Endlagen auf
• Sensorbereit: Endlagen per Näherungsschalter abfragbar, Luftanschluss M5
• Flexibel einsetzbar: Betriebsdruck 1 bis 10 bar, beliebige Einbaulage
• Korrosionsklasse KBK 1: Kolbenstange aus hochlegiertem, rostfreiem Stahl
• Reinraum und Lackierung: Klasse 5 nach ISO 14644-1, LABS-Konformität VDMA24364-B2-L

Einsatz

Kleinteilmontage, Bestückung und leichte Klemmaufgaben sind das Feld des ADN-S-12-35-A-P-A mit Kolben-Ø 12 mm. Befestigt wird der Ø-12-mm-Zylinder über Durchgangsbohrungen, Innengewinde oder Festo-Zubehör, die Kolbenstange trägt Außengewinde. Für die Auslegung nennt Festo 33 g Grundgewicht und 6 g bewegte Masse bei 0 mm Hub, je 10 mm Hub kommen 15 g beziehungsweise 2 g hinzu.
