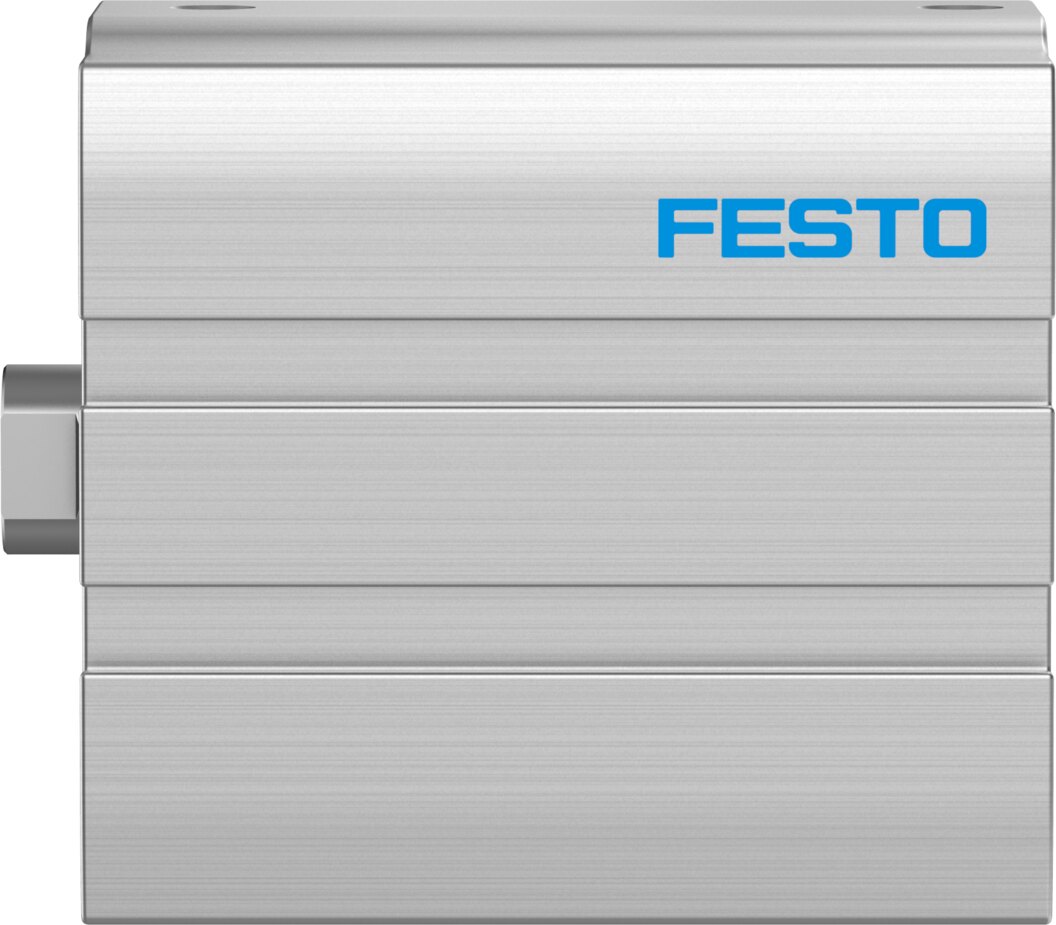

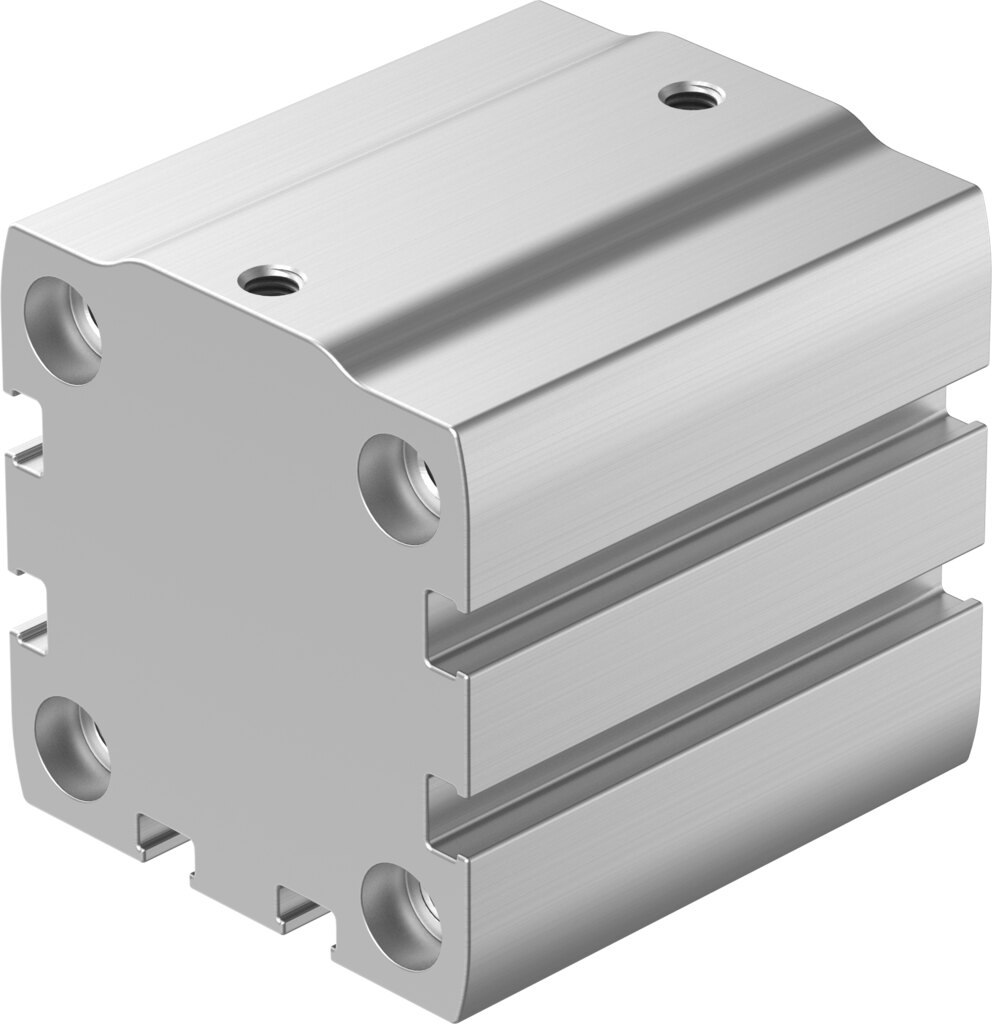

Kompaktzylinder doppeltwirkend Ø 40 mm Hub 30 mm ADN-S-40-30-I-P-A-F1A - Festo 8142881

Wo der Bauraum in Hubrichtung knapp ist, setzt der ADN-S-40-30-I-P-A-F1A an: doppeltwirkender Kompaktzylinder, Kolben-Ø 40 mm, Hub 30 mm, 754 N Vorlauf- und 686 N Rücklaufkraft bei 6 bar.

Vorteile im Überblick

• Klare Auslegung: 754 N vorwärts und 686 N zurück bei 6 bar laut Festo
• Leiser Anschlag: beidseitige elastische Dämpfung nimmt 0,7 J in den Endlagen auf
• Für die Batteriefertigung: Ausführung F1A mit reduzierten Cu/Zn/Ni-Werten
• Positionsabfrage: vorbereitet für Näherungsschalter, Anschluss M5
• Weiter Druckbereich: 0,6 bis 10 bar Betriebsdruck, 0 bis 80 °C Umgebungstemperatur
• Korrosionsklasse KBK 2: Kolbenstange aus hochlegiertem, rostfreiem Stahl

Einsatz

In Montagelinien übernimmt der ADN-S-40-30-I-P-A-F1A mit Ø 40 mm Spann-, Stopp- und Positionieraufgaben. Montage über Durchgangsbohrungen oder Innengewinde im Gehäuse, Anbauteile kommen an die Kolbenstange mit Innengewinde des ADN-S-40-30-I-P-A-F1A. Für die Auslegung nennt Festo 304 g Grundgewicht und 62 g bewegte Masse bei 0 mm Hub, je 10 mm Hub kommen 45 g beziehungsweise 9 g hinzu.
