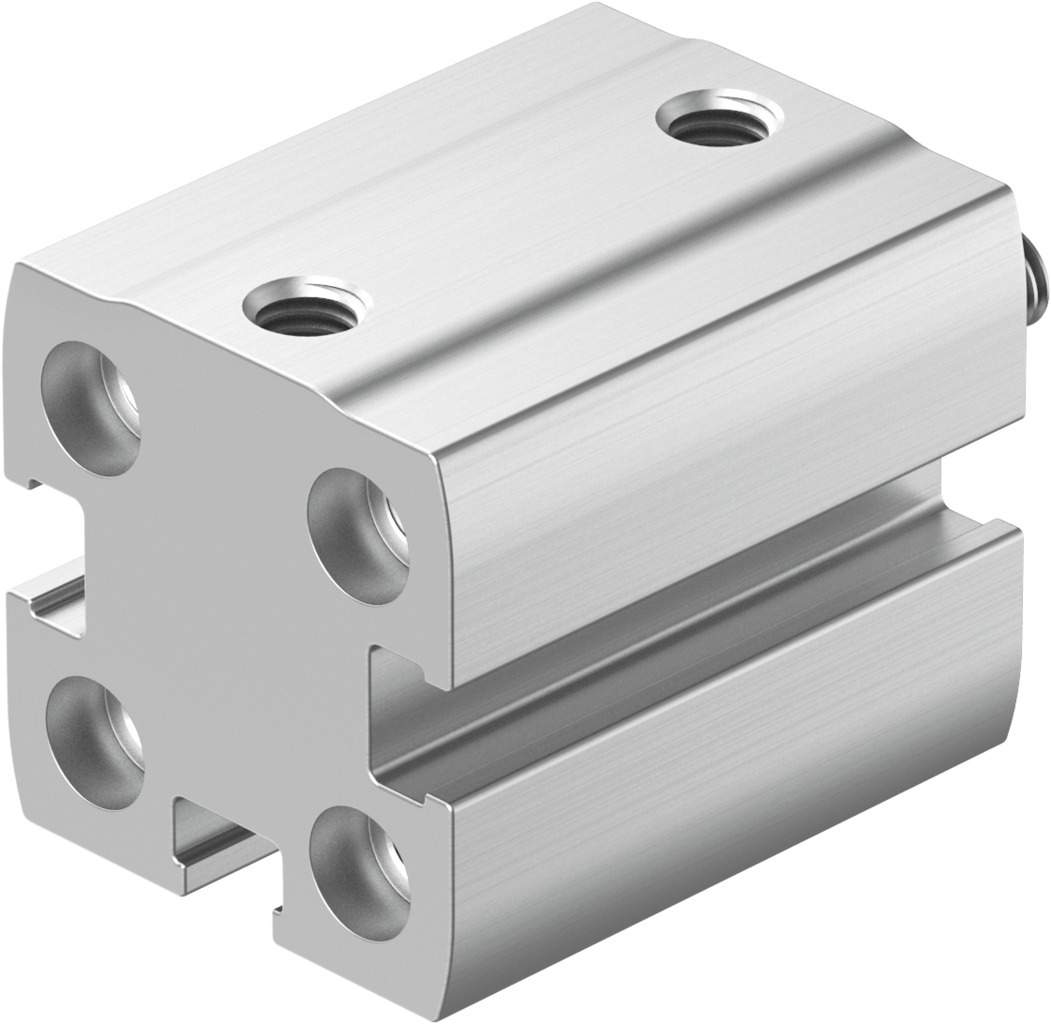

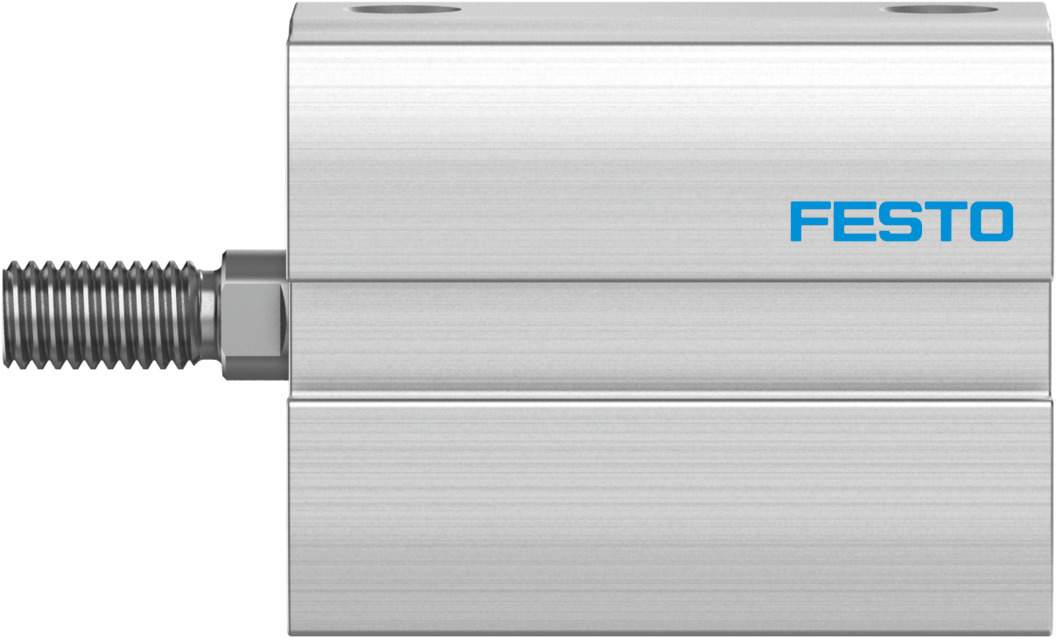

Kompaktzylinder doppeltwirkend Ø 12 mm Hub 10 mm ADN-S-12-10-A-P-A - Festo 8091424

Wo der Bauraum in Hubrichtung knapp ist, setzt der ADN-S-12-10-A-P-A an: doppeltwirkender Kompaktzylinder, Kolben-Ø 12 mm, Hub 10 mm, 68 N Vorlauf- und 51 N Rücklaufkraft bei 6 bar.

Ihre Vorteile

• Doppeltwirkend: 68 N im Vorlauf, 51 N im Rücklauf bei 6 bar
• Schonende Endlagen: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 0,07 J
• Positionsabfrage: vorbereitet für Näherungsschalter, Anschluss M5
• Flexibel einsetzbar: Betriebsdruck 1 bis 10 bar, beliebige Einbaulage
• Korrosionsklasse KBK 1: Kolbenstange aus hochlegiertem, rostfreiem Stahl
• Reinraum und Lackierung: Klasse 5 nach ISO 14644-1, LABS-Konformität VDMA24364-B2-L

Einsatz

Kleinteilmontage, Bestückung und leichte Klemmaufgaben sind das Feld des ADN-S-12-10-A-P-A mit Kolben-Ø 12 mm. Der kurze Hub von 10 mm hält die Taktzeit klein und den Luftverbrauch gering. Den ADN-S-12-10-A-P-A befestigen Sie über Durchgangsbohrungen, Innengewinde oder Festo-Zubehör. Für die Auslegung nennt Festo 33 g Grundgewicht und 6 g bewegte Masse bei 0 mm Hub, je 10 mm Hub kommen 15 g beziehungsweise 2 g hinzu.
