Absperrventil SYNTESI, manuell betätigt, BG 2, G 1, abschließbar, Typ 5626V106 - Riegler 144862
3/2-Wege-Absperrventil der Serie SYNTESI, manuell betätigt: In gesperrter Stellung ist die Ausgangsseite drucklos, Durchfluss 4000 Nl/min. Ausgelegt für -10 bis 50 °C und bis 13 bar Eingangsdruck, Gewinde G 1.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung

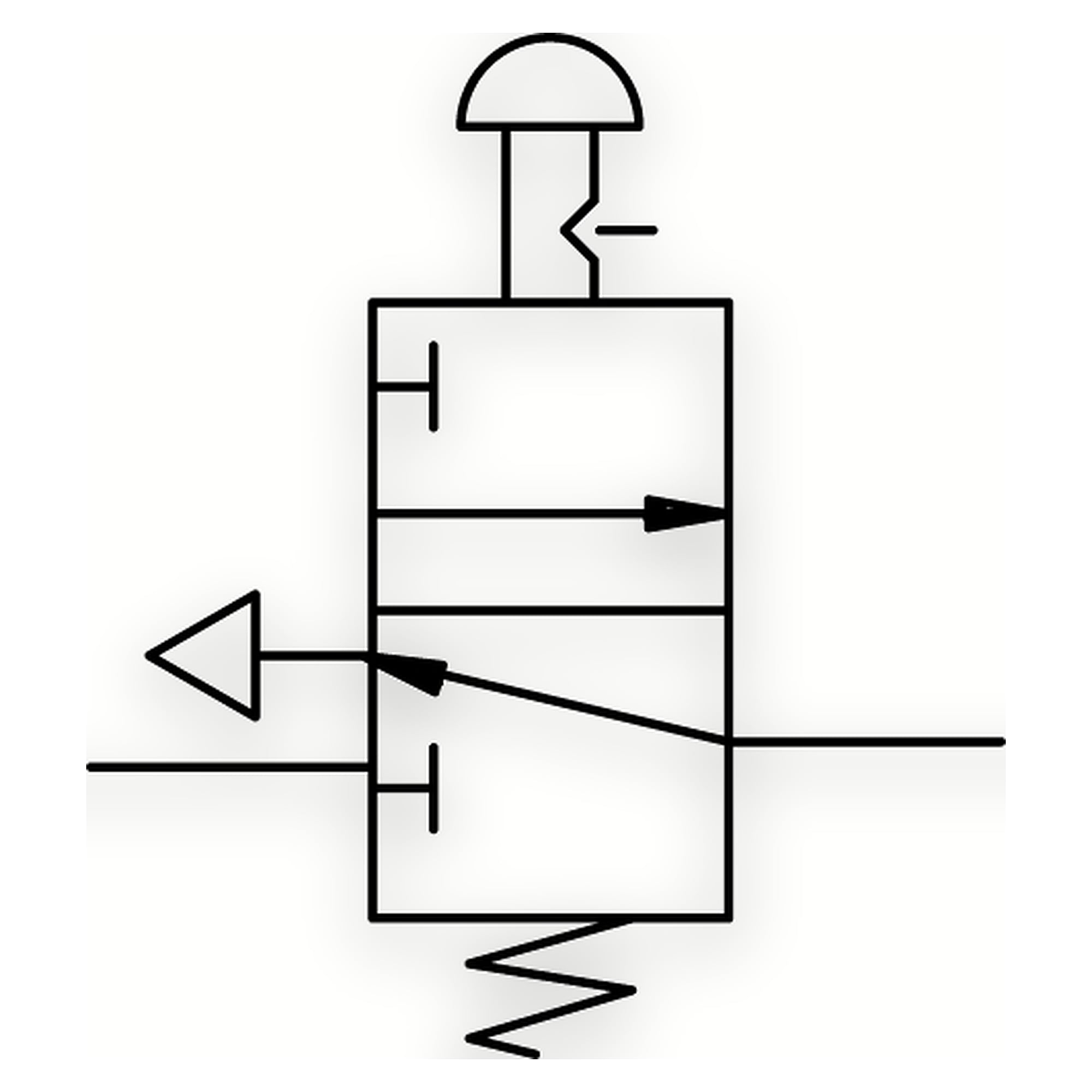

Das Absperrventil SYNTESI ist ein 3/2-Wegeventil, das den pneumatischen Kreis vom Hauptanschluss trennt und ihn in gesperrter Stellung entlüftet, Baugröße 2. Der Durchfluss beträgt 4000 Nl/min bei P2 = 6,3 bar, Δp = 1 bar, die Entlüftung schafft 2000 Nl/min bei 6,3 bar. Die handbetätigte Ausführung lässt sich in abgesperrter Stellung über das Sicherungsloch 3x Ø 3,5 mm mit Vorhängeschlössern sichern.
Vorteile
- Durchfluss 4000 Nl/min bei P2 = 6,3 bar, Δp = 1 bar, so lässt sich die Größe nach dem tatsächlichen Luftbedarf wählen
- Eingangsdruck bis 13 bar
- Abschließbar: Sicherungsloch 3x Ø 3,5 mm für Vorhängeschlösser
- Entlüftung mit 2000 Nl/min bei 6,3 bar
- Temperaturbereich -10 bis 50 °C
Einsatz
Das Ventil sitzt typischerweise am Eingang einer SYNTESI-Wartungseinheit vor Filter, Regler und Öler.
Technische Daten
| Typ | 5626V106 |
|---|---|
| Baugröße (BG) | 2 |
| Eingangsdruck | max. 13 bar |
| Temperaturbereich | -10 bis 50 °C |
| Gehäuse | Technopolymer |
| Abluftanschluss | G 1/4 |

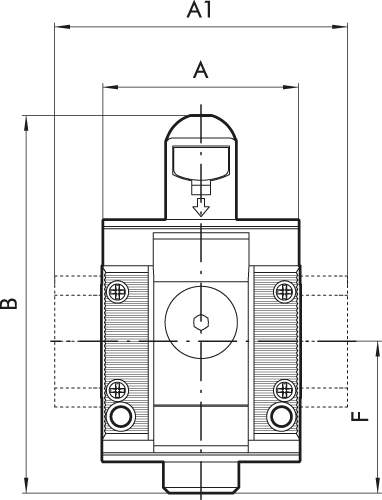

| Maß A | 60,5 mm |
| Maß A1 | 95,0 mm |
| Maß B | 109,0 mm |
| Maß F | 42,7 mm |
| Serie | SYNTESI |
| Medium | Druckluft, neutrale Gase |
| Durchfluss | 3000 Nl/min (P2 = 6,3 bar, Δp = 0,5 bar) |
| Durchfluss | 4000 Nl/min (P2 = 6,3 bar, Δp = 1 bar) |
| Entlüftungsdurchfluss bei 6,3 bar | 2000 Nl/min |
| Anschluss Eingang | G 1 |
| Anschluss Ausgang | G 1 |
| Sicherungsloch für Vorhängeschloss | 3x Ø 3,5 mm |
| Hersteller | Riegler |
| Hersteller-Nr. | 5626V106 |
| EAN | 4047322763271 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Riegler & Co. KG, Schützenstraße 27, DE-72574 Bad Urach, www.riegler.de |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ursprungsland | Italien |
| Werkstoff | Technopolymer |
| Gewinde | G 1 |
| Baugröße BG | 2 |
| Gehäusewerkstoff | Technopolymer |
| Funktion | 3/2-Wege |
| Eingangsdruck max. [bar] | 13 |
| Durchfluss [l/min] | 4000 |
| Betätigungsart | manuell |
| Pneumatischer Anschluss | G1 |
| Temperatur (max.) | 50 |
Lieferumfang
Typ 5626V106 wird ohne Schalldämpfer geliefert.
