Reed-Zylinderschalter SN2-R2-K05V-240, Kabel 5 m, Aderenden verzinnt, wärmebeständig - Aventics 0830100366
Der Reed-Zylinderschalter SN2-R2-K05V-240 der Aventics-Serie SN2 meldet die Kolbenposition von Pneumatikzylindern an die Steuerung, Anschluss Kabel 5 m, Aderenden verzinnt. Betriebsspannung 12 bis 60 V DC und 12 bis 240 V AC, Schaltstrom bis 0,13 A. Schutzart IP67, Umgebungstemperatur -20 bis 80 °C.
Verfügbar
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Der Reed-Zylinderschalter SN2-R2-K05V-240 der Aventics-Serie SN2 meldet die Kolbenposition von Pneumatikzylindern an die Steuerung, Anschluss Kabel 5 m, Aderenden verzinnt.
Vorteile
- Wärmebeständige Ausführung für Umgebungstemperaturen bis 80 °C.
- Elektronik verpolungssicher, das schützt bei Verdrahtungsfehlern während der Inbetriebnahme.
- Der Schaltzustand ist über die LED in Gelb direkt am Zylinder ablesbar.
- Schutzart IP67: das Gehäuse ist staubdicht und gegen zeitweiliges Untertauchen geschützt.
- Einsetzbar bei Umgebungstemperaturen von -20 bis 80 °C.
- Hält Stößen von 50 g / 11 ms und Schwingungen von 30 g (50 bis 1000 Hz) stand.
Einsatz
Mit Sensorbefestigung montierbar an TRB, PRA, ITS, MNI, CSL-RD, ICM, RPC, TRR, FLT, CVI. Typisch ist die Endlagenabfrage an Pneumatikzylindern in Montage-, Handhabungs- und Verpackungsanlagen, dort ersetzt SN2-R2-K05V-240 mechanische Endschalter.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | SN2-R2-K05V-240 |
| Materialnummer | 0830100366 |
| Indirekte Montage für Serie | TRB, PRA, ITS, MNI, CSL-RD, ICM, RPC, TRR, FLT, CVI |
| Variante | wärmebeständig |
| Kabel | mit Kabel |
| Kontaktart | Reed |
| Betriebsspannung DC | 12 bis 60 V DC |
| Betriebsspannung AC | 12 bis 240 V AC |
| Schaltleistung | 10 W / 10 VA |
| Schutzart | IP67 |
| Umgebungstemperatur | -20 bis 80 °C |
| Spannungsabfall U bei Imax | 2,1 V + I*Rs |
| Schutzwiderstand Rs für Reed | 27 Ω |
| Schaltstrom DC max | 0,13 A |
| Schaltstrom AC max | 0,13 A |
| Schaltpunktgenauigkeit | ±0,1 mT |
| Statusanzeige LED | Gelb |
| Elektrischer Anschluss 2, Typ | Aderenden verzinnt |
| Elektrischer Anschluss 2, Anzahl Pole | 2-polig |
| Kurzschlussfestigkeit | verpolungssicher |
| Stoßfestigkeit | 50 g / 11 ms |
| Schwingungsfestigkeit | 30 g (50 bis 1000 Hz) |
| Kabellänge L | 5 m |
| Werkstoff Gehäuse | Polyamid |
| Gewicht | 0,17 kg |
| Hersteller | Aventics |
| Hersteller-Nr. | 0830100366 |
| Zolltarifnummer | 85365080 |
| GPSR Herstellerdaten | AVENTICS GmbH, Ulmer Straße 4, DE-30880 Laatzen, aventics.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ursprungsland | Deutschland |
| Gehäusewerkstoff | Polyamid |
| Temperaturbereich | -20-80 °C |
Downloads
Datenblatt
Bedienungsanleitung
Katalog
Broschüre
Zertifikat
Zubehör
Reed-Zylinderschalter ST9-R2-K05V-030, für 9-mm-Nut, Kabel 5 m, Aderenden verzinnt - Aventics 0830100381

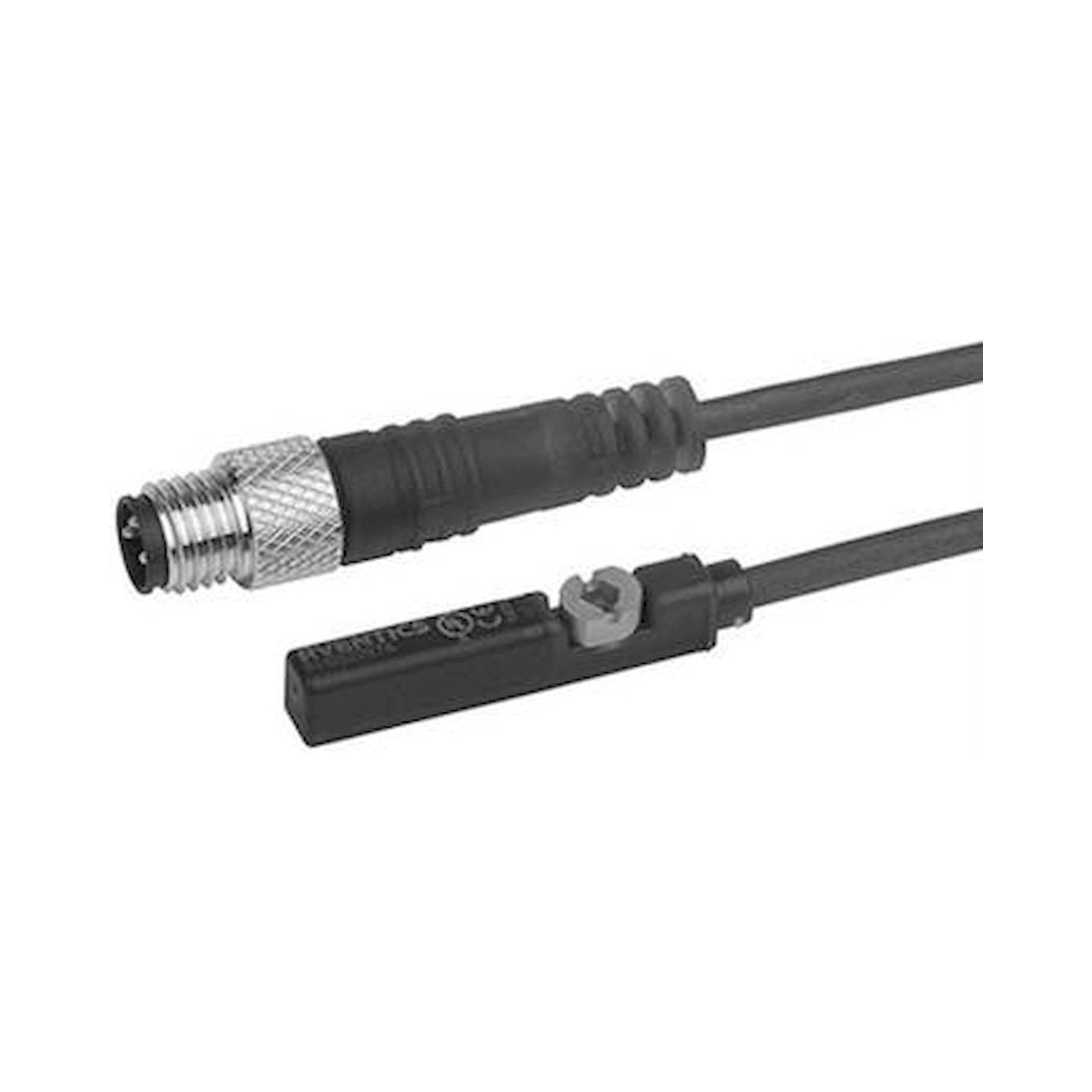

Art. AVE-0830100381Elektronischer Zylinderschalter PNP ST6-PN-M08T-030, für 6-mm-T-Nut, Stecker M8x1 3-polig, Kabel 0,3 m, ATEX - Aventics R412022860
