Reed-Zylinderschalter SN2-R3-M008-036, Stecker M8 3-polig - Aventics 0830100469
Endlagen sicher abfragen: SN2-R3-M008-036 ist ein Reed-Sensor der Serie SN2, Stecker M8 3-polig. Betriebsspannung 12 bis 36 V DC und 12 bis 30 V AC, Schaltstrom bis 0,13 A. Schutzart IP67, Umgebungstemperatur -20 bis 80 °C.
Verfügbar
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Endlagen sicher abfragen: SN2-R3-M008-036 ist ein Reed-Sensor der Serie SN2, Stecker M8 3-polig.
Vorteile
- Der Ausgang ist verpolungssicher ausgeführt.
- LED-Statusanzeige (Gelb) zeigt den Schaltzustand direkt am Zylinder.
- Mit Schutzart IP67 staubdicht und gegen zeitweiliges Untertauchen geschützt, damit auch für raue Maschinenumgebungen geeignet.
- Für Umgebungstemperaturen von -20 bis 80 °C ausgelegt.
- Mechanisch belastbar: Stoßfestigkeit 100 g / 11 ms, Schwingungsfestigkeit 30 g (50 bis 1000 Hz).
- Schaltleistung 5,5 W / 5,5 VA am Reedkontakt.
Einsatz
Mit Sensorbefestigung montierbar an TRB, PRA, ITS, MNI, CSL-RD, ICM, RPC, TRR, FLT, CVI. Eingesetzt wird SN2-R3-M008-036 zur Positionsabfrage an Zylindern, Greifern und Schwenkantrieben im Maschinenbau.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | SN2-R3-M008-036 |
| Materialnummer | 0830100469 |
| Indirekte Montage für Serie | TRB, PRA, ITS, MNI, CSL-RD, ICM, RPC, TRR, FLT, CVI |
| Kontaktart | Reed |
| Betriebsspannung DC | 12 bis 36 V DC |
| Betriebsspannung AC | 12 bis 30 V AC |
| Schaltleistung | 5,5 W / 5,5 VA |
| Schutzart | IP67 |
| Umgebungstemperatur | -20 bis 80 °C |
| Spannungsabfall U bei Imax | ≤ 0,5 V |
| Schutzwiderstand Rs für Reed | 27 Ω |
| Schaltstrom DC max | 0,13 A |
| Schaltstrom AC max | 0,13 A |
| Schaltpunktgenauigkeit | ±0,1 mT |
| Statusanzeige LED | Gelb |
| Elektrischer Anschluss 2, Typ | Stecker |
| Elektrischer Anschluss 2, Größe | M8 |
| Elektrischer Anschluss 2, Anzahl Pole | 3-polig |
| Kurzschlussfestigkeit | verpolungssicher |
| Stoßfestigkeit | 100 g / 11 ms |
| Schwingungsfestigkeit | 30 g (50 bis 1000 Hz) |
| Werkstoff Gehäuse | Polyamid |
| Gewicht | 0,017 kg |
| Hersteller | Aventics |
| Hersteller-Nr. | 0830100469 |
| Zolltarifnummer | 84129070 |
| GPSR Herstellerdaten | AVENTICS GmbH, Ulmer Straße 4, DE-30880 Laatzen, aventics.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ursprungsland | Deutschland |
| Gehäusewerkstoff | Polyamid |
| Temperaturbereich | -20-80 °C |
Downloads
Datenblatt
Bedienungsanleitung
Katalog
Broschüre
Zertifikat
Zubehör
Reed-Zylinderschalter SN2-R2-M008-030, Stecker M8 2-polig - Aventics 0830100465
Art. AVE-0830100465Reed-Sensor Serie SN2 mit Steckeranschluss M8, -20 bis 80 °C, SN2-R2-M008-030 - Aventics 830100465

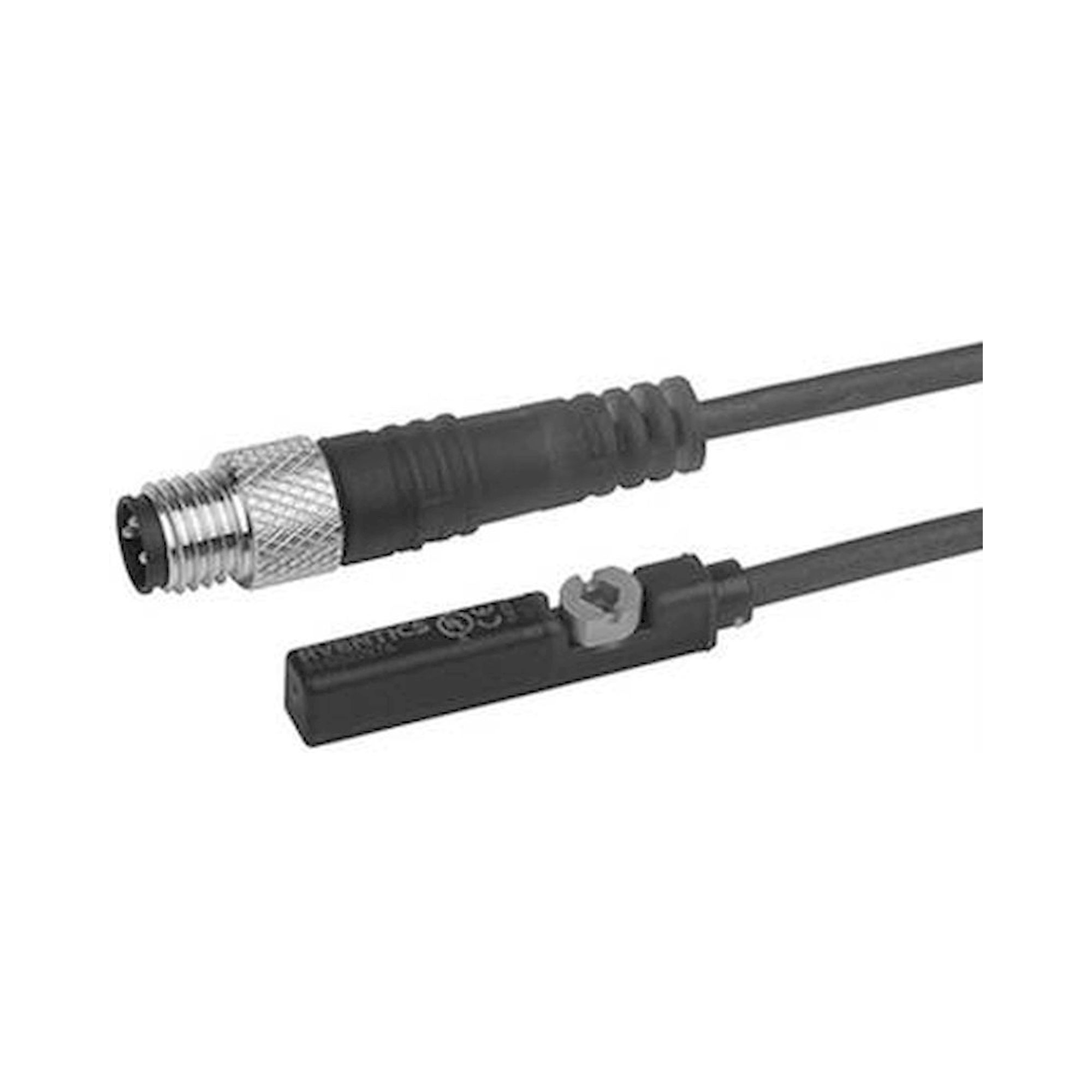

Art. AVE-830100465Elektronischer Zylinderschalter PNP ST6-PN-M08U-030, für 6-mm-T-Nut, Stecker M8x1 3-polig - Aventics R412022861
