Zwischen-Modul EB 80, Zuluft Ø 8 mm, schallgedämpfte Abluft, Anschlüsse 1/3/5/X getrennt, mit elektrischer Einspeisung - Riegler 153199

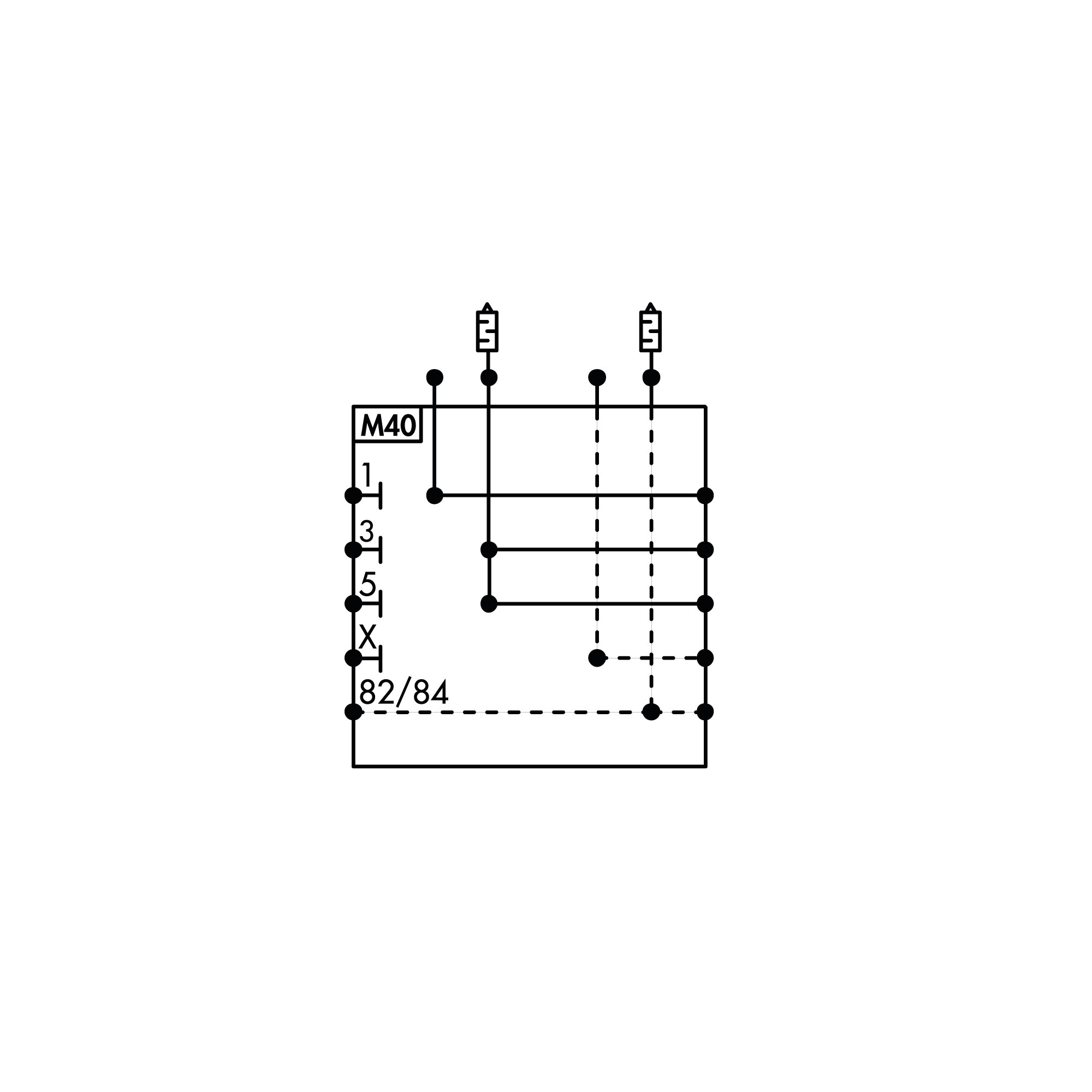

Das Zwischen-Modul speist an beliebiger Stelle der EB 80 Insel zusätzliche Druckluft über Ø 8 mm ein und erreicht 1800 Nl/min. Kanalführung: Anschlüsse 1/3/5/X getrennt, damit lässt sich die Insel in Zonen mit unterschiedlichen Drücken aufteilen.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Die Entlüftungsanschlüsse 3 und 5 sind mit Schalldämpfer ausgeführt. Mit eigener elektrischer Einspeisung trennt das Modul nachfolgende Inselbereiche elektrisch ab, so kann ein Teil der Insel im Notfall abgeschaltet werden, und es stützt die Versorgung bei vielen gleichzeitig angesteuerten Magnetpiloten.
Vorteile
- Zuluft über Anschluss 1 mit Ø 8 mm, Durchfluss 1800 Nl/min
- Abluft: schallgedämpfte Abluft
- Kanalführung: Anschlüsse 1/3/5/X getrennt
- Mit zusätzlicher elektrischer Einspeisung
- Betriebsdruck bis 8 bar mit interner und bis 10 bar mit externer Steuerluft
Einsatz
Automatisierte Anlagen, in denen Ventile, Signale und Druckregelung an einer gemeinsamen Insel zusammenlaufen.
Technische Daten
| Typ-Nr. | 02282M141Z01 |
|---|---|
| Dichtmaterial | NBR |
| Ausführung | mit schallgedämpfter Abluft |
| Versorgungsspannung | 12 -10 % bis 24 +30 % V DC |
| Betriebsspannung | 10,8 bis 31,2 V DC |
| Maximal zulässige Spannung | 32 V DC |
| Durchflusswertmessung 1 | Druckversorgung über Anschluss 1, bei 6,3 bar Δp 1 bar |
| Durchfluss 1 | 1800 Nl/min |
| Umgebungstemperatur | -10 bis 50 °C |
| Gehäuse | Technopolymer |
| Modultyp | M |
| Modulbezeichnung | Zwischen-Modul |
| Maximale Anzahl gleichzeitiger Ventilansteuerungen beim Einschalten | 24 V DC: 48 / 12 V DC: 32 |
| Medium | gefilterte, ungeölte Druckluft |
| Betriebsdruck minimal 5/2- und 5/3-Wegeventile mit interner Steuerluft | 3 bar |
| Betriebsdruck maximal mit interner Steuerluft | 8 bar |
| Betriebsdruck maximal mit externer Steuerluft | 10 bar |
| Steuerdruck minimal 5/2- und 5/3-Wegeventile | 3 bar |
| Steuerdruck maximal | 8 bar |
| Kanaltrennung | Anschlüsse 1/3/5/X getrennt |
| Anschluss 1 | Ø 8 mm |
| Erforderliche Reinheitsklasse nach ISO 8573-1 | 4.7.3 |
| Hinweis | Spannungen über 32 V DC führen zu irreparablen Schäden am System. |
| Schutzart | IP 65 |
| Serie | EB 80 |
| Gewicht | 0,168 kg |
| Hersteller | Riegler |
| Hersteller-Nr. | 02282M141Z01 |
| EAN | 4047322818483 |
| Zolltarifnummer | 84818099 |
| GPSR Herstellerdaten | Riegler & Co. KG, Schützenstraße 27, DE-72574 Bad Urach, www.riegler.de |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ursprungsland | Italien |
| Werkstoff | Technopolymer |
| für Schlauch-Außen-Ø [mm] | 8 |
| Gehäusewerkstoff | Technopolymer |
| Durchfluss [l/min] | 1800 |
| Einsatzbedingungen | ISO 8573-1 |
| Betriebsdruck max [bar] | 10 |
| Temperaturbereich | -10-50 °C |
| Temperatur (max.) | 50 |
