Zw.-Modul EB80, Ø8, Abluft 1xØ8, freier Durchg., ohne el. Einsp. - Riegler 153202

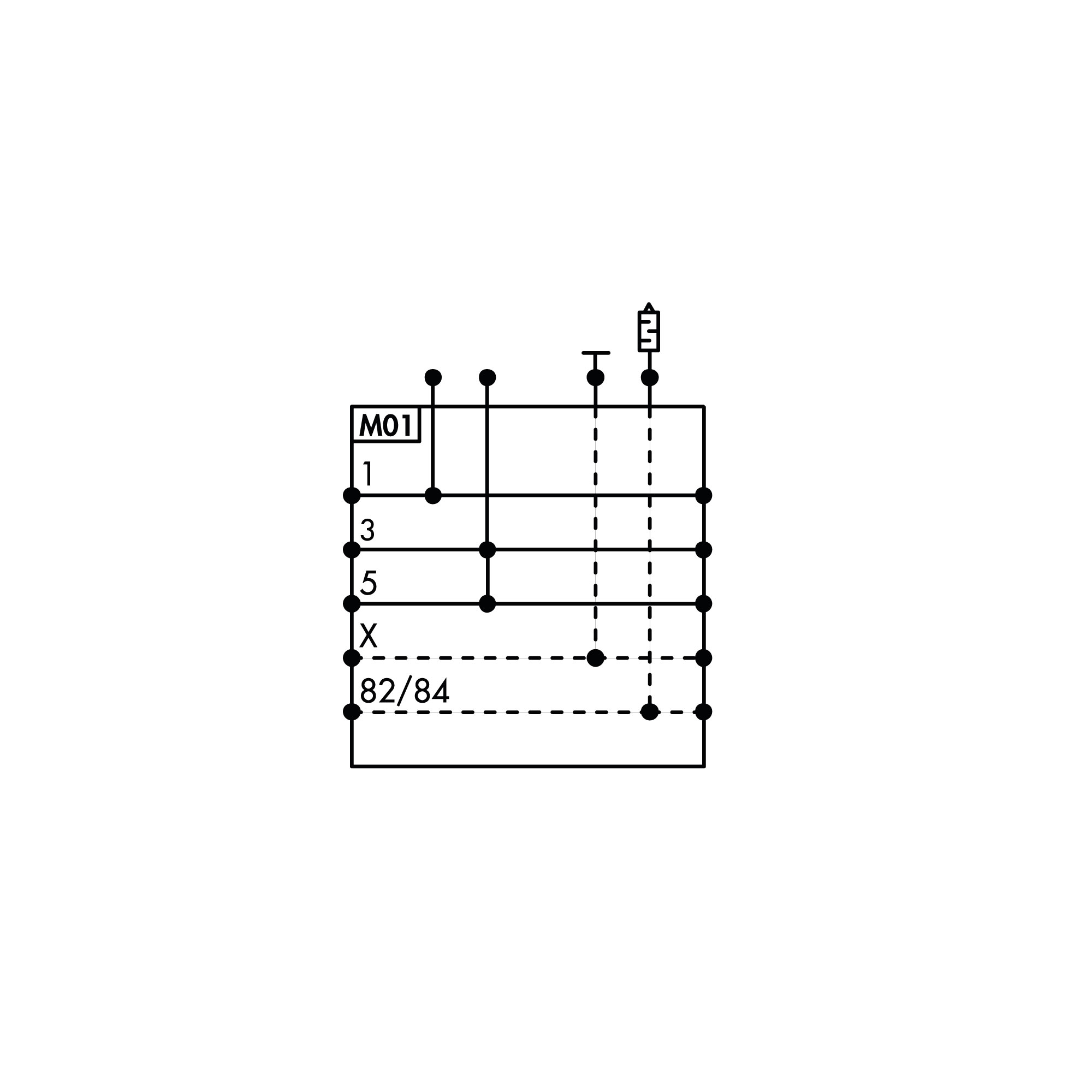

Zwischen-Modul für Ventilinsel EB 80, Ø 8 mm, mit gefasster Abluft 1x Ø 8 mm, freier Durchgang, ohne zus. elektrische Einspeisung Die "Zwischen-Module - M" übernehmen mehrere Funktionen innerhalb einer EB 80 Ventilinsel. Sie ermöglichen höhere Durchflussraten, wenn mehrere Ventile gleichzeitig betrieben werden, und erlauben die Aufteilung der Insel in Zonen mit unterschiedlichen Drücken. In Systemen mit vielen gleichzeitig angesteuerten Magnetpiloten können sie als zusätzliche Stromversorgung dienen. Zudem ermöglichen sie die elektrische Trennung einzelner Inselbereiche, etwa um im Notfall einen Teil der Insel gezielt abzuschalten. Die Module lassen sich frei innerhalb der EB-80-Insel positionieren und sind in verschiedenen Ausführungen mit Anschlüssen für unterschiedliche Schlauchdurchmesser erhältlich. Die Entlüftungsanschlüsse 3 und 5 können entweder mit einem Schalldämpfer versehen oder über einen gemeinsamen Steckanschluss abgeführt werden. Eine Variante mit getrennten Anschlüssen 3 und 5 ist ebenfalls verfügbar - ideal für einen Aufbau mit externer Steuerluft, bei denen Ventile mit unterschiedlichen Drücken von Vakuum bis 8 bar betrieben werden. Die Unterseite der Zwischenplatte bietet verschiedene Luftführungskonzepte, darunter Ausführungen mit vollständig freiem Durchgang oder gezielt verschlossenen Kanälen, um die Luftzufuhr präzise zu steuern.

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 84818099
• Ursprungsland: IT

Über Ventilinseln

Eine Ventilinsel fasst mehrere Wegeventile, deren elektrische Ansteuerung und die gemeinsame Luftversorgung in einer Baugruppe zusammen. Statt jedes Ventil einzeln zu verdrahten und zu verschlauchen, führen ein Buskabel und eine Zuleitung an die Insel. Die Ventile schalten Durchflüsse von 200 bis 800 Nl/min bei Betriebsdrücken bis 10 bar.

Worauf es bei der Auswahl ankommt

• Zuerst die Funktion festlegen. Verfügbar sind unter anderem 5/2-Wege monostabil, 5/2-Wege bistabil als Impulsventil, 5/3-Wege mit geschlossener Mitte sowie Kombinationen aus 3/2-Wege NC und 3/2-Wege NO auf einer Scheibe.
• Der Anschluss entscheidet über den Verdrahtungsaufwand. Multipol eignet sich für überschaubare Inseln mit vorhandener Parallelverdrahtung, die Ausführung mit integriertem Profibus DP für die Anbindung an eine Feldbussteuerung.
• Die Schutzart richtet sich nach dem Einbauort. IP 65 für den Anbau direkt an der Maschine, IP 40 für den geschützten Schaltschrank.
• Der Durchfluss von 200 bis 800 Nl/min muss zum Volumen der angeschlossenen Antriebe und zur geforderten Taktzeit passen.
• Wo der Druck geregelt statt nur geschaltet wird, decken die Proportionalmodule einen Regelbereich von 0,05 bis 10 bar bei maximal 10,5 bar Eingangsdruck ab.

Typische Einsatzbereiche

• Zentrale Ventilstation für Handhabungs- und Montageanlagen mit vielen kurzen Zylinderwegen
• Dezentrale Ansteuerung direkt am Maschinenmodul in IP 65, um Schlauchlängen und Schaltzeiten zu verkürzen
• Verpackungs- und Abfülllinien, in denen Greifer, Schieber und Sauger über einen Feldbus koordiniert werden
• Anwendungen mit geregeltem Druck, etwa Anpresskräfte über die Proportionalmodule im Bereich 0,05 bis 10 bar
• Anlagen mit Vakuum- und Druckbetrieb an einer Insel über Ausführungen mit externer Steuerluft

Die Gehäuse bestehen aus Technopolymer, aus lackiertem Aluminium oder aus einer Kombination beider Werkstoffe, gedichtet wird mit NBR. Als Medium ist gefilterte, ungeölte Druckluft vorgeschrieben.
