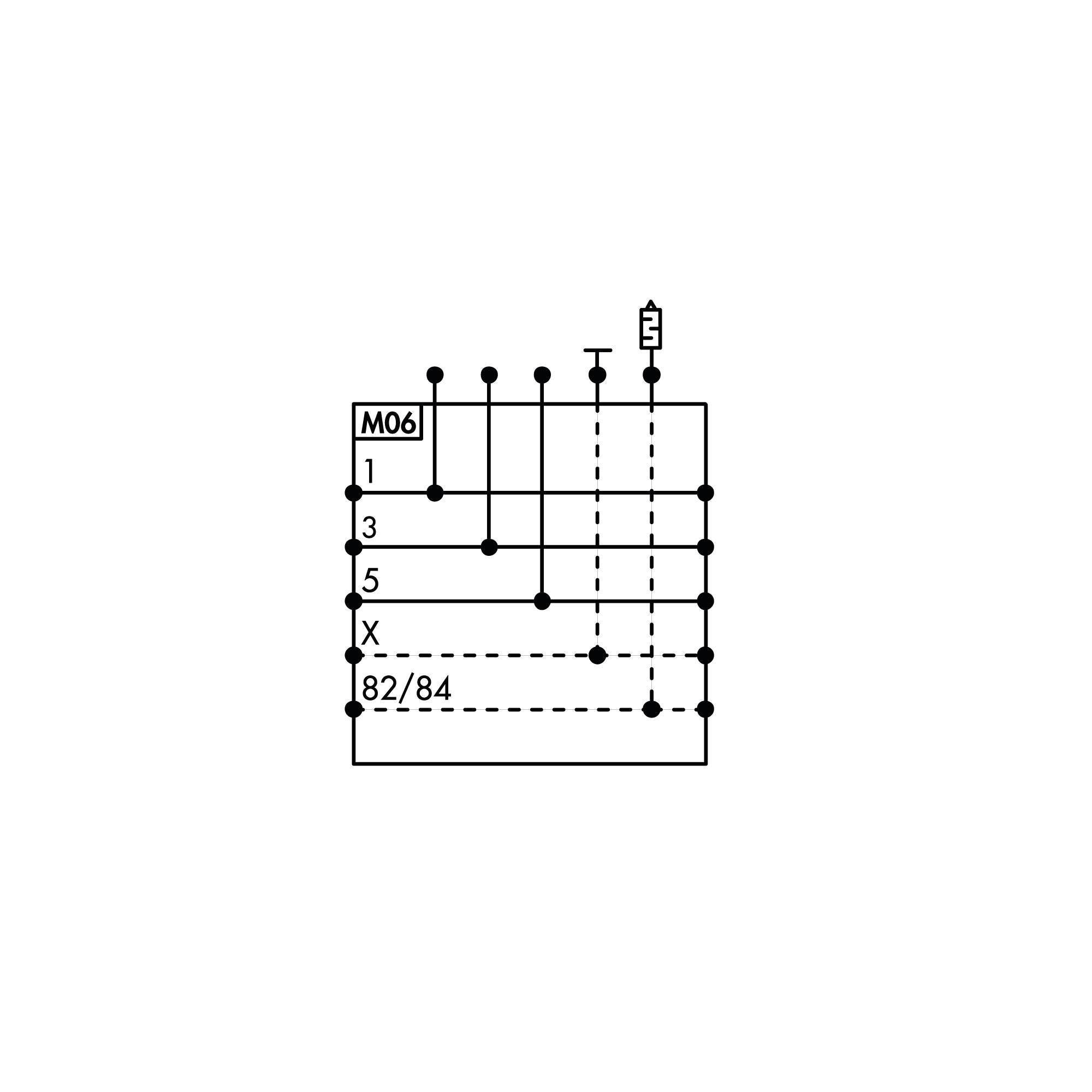

Zwischen-Modul EB 80, Zuluft Ø 10 mm, getrennte Abluft 2 x Ø 8 mm, freier Durchgang, mit elektrischer Einspeisung, Typ 02282M201Z61 - Riegler 153236
Das Zwischen-Modul speist an beliebiger Stelle der EB 80 Insel zusätzliche Druckluft über Ø 10 mm ein und erreicht 2800 Nl/min. Die Kanäle laufen frei durch, die Abluft ist als getrennte Abluft 2 x Ø 8 mm ausgeführt.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Die Anschlüsse 3 und 5 sind getrennt herausgeführt, ideal für externe Steuerluft und Ventile mit unterschiedlichen Drücken von Vakuum bis 8 bar. Über die zusätzliche elektrische Einspeisung erhalten viele gleichzeitig geschaltete Magnetpiloten genug Strom, außerdem lassen sich Inselbereiche elektrisch trennen und im Notfall gezielt abschalten.
Vorteile
- Zuluft über Anschluss 1 mit Ø 10 mm, Durchfluss 2800 Nl/min
- Abluft: getrennte Abluft 2 x Ø 8 mm
- Kanalführung: freier Durchgang
- Mit zusätzlicher elektrischer Einspeisung
- Betriebsdruck bis 8 bar mit interner und bis 10 bar mit externer Steuerluft
Einsatz
Pneumatische Steuerungen im Maschinen- und Anlagenbau mit zentraler Ventilinsel nahe am Prozess.
Technische Daten
| Typ-Nr. | 02282M201Z61 |
|---|---|
| Dichtmaterial | NBR |
| Ausführung | mit getrennter Abluft |
| Versorgungsspannung | 12 -10 % bis 24 +30 % V DC |
| Betriebsspannung | 10,8 bis 31,2 V DC |
| Maximal zulässige Spannung | 32 V DC |
| Durchflusswertmessung 1 | Druckversorgung über Anschluss 1, bei 6,3 bar Δp 1 bar |
| Durchflusswertmessung 2 | Druckversorgung über Anschluss 3/5, bei 6,3 bar Δp 1 bar |
| Durchfluss 1 | 2800 Nl/min |
| Umgebungstemperatur | -10 bis 50 °C |
| Gehäuse | Technopolymer |
| Modultyp | M |
| Modulbezeichnung | Zwischen-Modul |
| Maximale Anzahl gleichzeitiger Ventilansteuerungen beim Einschalten | 24 V DC: 48 / 12 V DC: 32 |
| Medium | gefilterte, ungeölte Druckluft |
| Betriebsdruck minimal 5/2- und 5/3-Wegeventile mit interner Steuerluft | 3 bar |
| Betriebsdruck maximal mit interner Steuerluft | 8 bar |
| Betriebsdruck maximal mit externer Steuerluft | 10 bar |
| Steuerdruck minimal 5/2- und 5/3-Wegeventile | 3 bar |
| Steuerdruck maximal | 8 bar |
| Kanaltrennung | freier Durchgang |
| Anschluss 1 | Ø 10 mm |
| Erforderliche Reinheitsklasse nach ISO 8573-1 | 4.7.3 |
| Hinweis | Bei Einspeisung über die Anschlüsse 3/5 beträgt der Betriebsdruck maximal 8 bar! |
| Schutzart | IP 65 |
| Serie | EB 80 |
| Gewicht | 0,175 kg |
| Hersteller | Riegler |
| Hersteller-Nr. | 02282M201Z61 |
| EAN | 4047322818858 |
| Zolltarifnummer | 84818099 |
| GPSR Herstellerdaten | Riegler & Co. KG, Schützenstraße 27, DE-72574 Bad Urach, www.riegler.de |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ursprungsland | Italien |
| Werkstoff | Technopolymer |
| für Schlauch-Außen-Ø [mm] | 10 |
| Gehäusewerkstoff | Technopolymer |
| Durchfluss [l/min] | 2800 |
| Einsatzbedingungen | ISO 8573-1 |
| Betriebsdruck max [bar] | 10 |
| Temperaturbereich | -10-50 °C |
| Temperatur (max.) | 50 |
