Der Steckanschluss spart die Zwischenkonstruktion, weil ein Schlauch mit 8 mm Außendurchmesser und die weiterführende Leitung direkt zusammenkommen. Schlauchdurchmesser 8 mm, Winkelform, Werkstoff Edelstahl 1.4404.

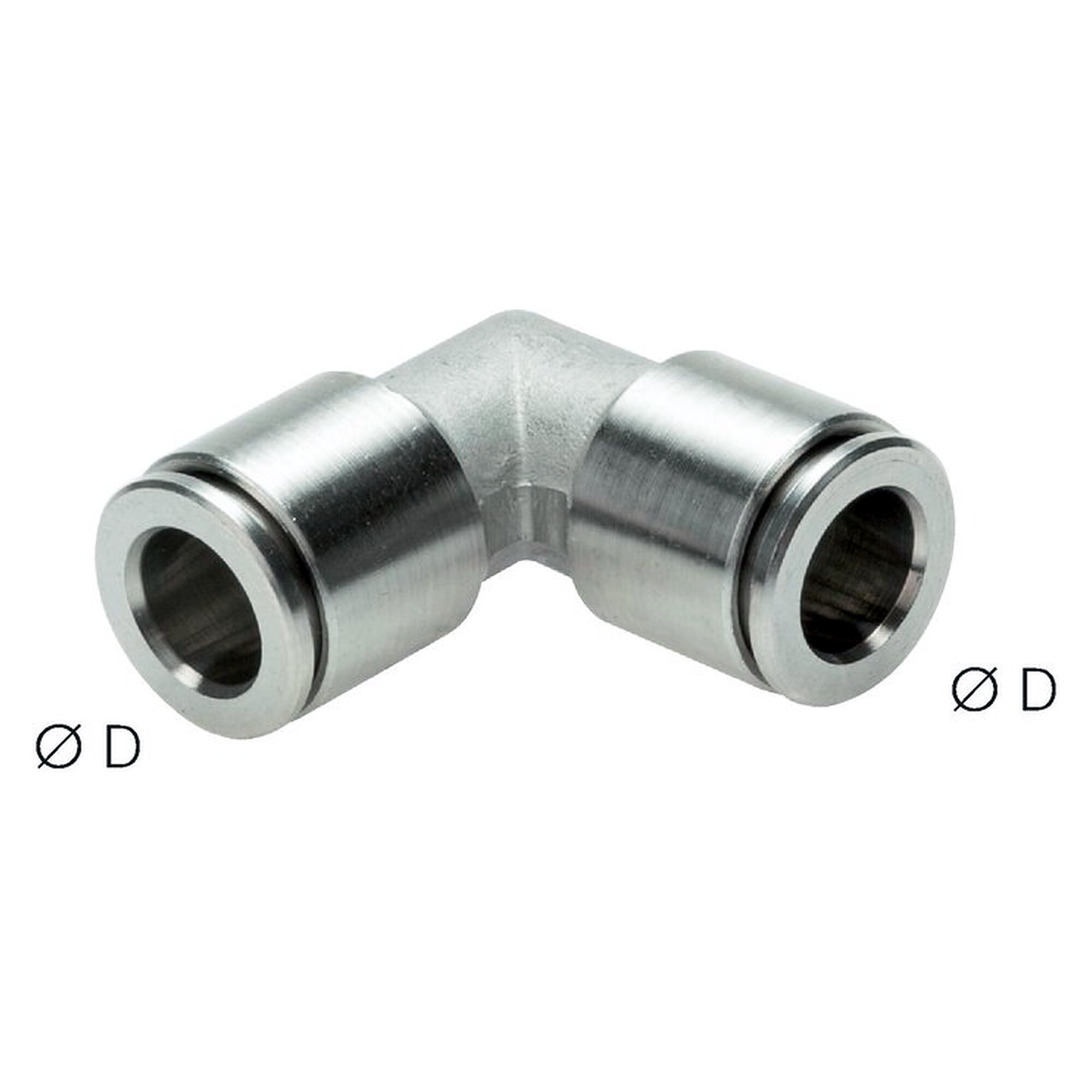

Steckanschluss, Winkelform, Schlauch 8 mm, Edelstahl 1.4404, Betriebsdruck von -0,95 bar bis 15 bar
FLUIDICS EQUIPMENT
Originalprodukt
Net price (excl. VAT)
44,90 € inkl. MwSt.
37,73 €
Artikel
FL-041472
Hersteller-Nr.
IQSL 80 ES
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.IQSL 80 ES
EAN4050571379575
Zolltarifnummer73072980
ZustandNeu
Artikel
FL-041472
Häufig zusammen gekauft
-
Dieser Artikel:
37,73 €
-
Gerade Anschweißverschraubung, Rohr 12 S (M20x1,5), Klemmring 1.4571 (NC)
51,26 €
-
Stecknippel, Winkelform, FDA-Ausführung, Schlauch 5 mm, zweiter Anschluss 5 mm, POM (FDA-konform)
2,58 €
Total price
Der Steckanschluss verbindet einen Schlauch mit 8 mm Außendurchmesser und die weiterführende Leitung. Der Betriebsdruck reicht von -0,95 bar bis 15 bar. Die Winkelform lenkt die Leitung um 90 Grad um und spart Einbaulänge.
Vorteile
- Mit Schlauchdurchmesser 8 mm ist die Baugröße fest zugeordnet, ein Nacharbeiten an der Leitung entfällt
- Der Betriebsdruck von -0,95 bar bis 15 bar ist für diese Baugröße freigegeben
- Der Temperaturbereich von -20 °C bis +150 °C deckt kalte Aufstellung und warme Maschinenumgebung ab
- Der Werkstoff Edelstahl 1.4404 bleibt im Bereich von -20 °C bis +150 °C ohne Zusatzschicht beständig
Technische Daten
| Werkstoff | Edelstahl 1.4404 |
|---|---|
| Schlauchdurchmesser (außen) | 8 mm |
| Temperaturbereich | -20 bis +150 °C |
| Betriebsdruck | -0,95 bis 15 bar |
| Dichtungswerkstoff | FKM |
| Medien | geölte und ungeölte Druckluft, ungefährliche Gase und Flüssigkeiten |
| Zulassungen der Werkstoffe | FDA |
Einsatzgebiete
Druckluftinstallation an Maschinen und Anlagen, Pneumatikzylinder und Ventilinseln, Steuerluftleitungen im Schaltschrank, Werkstattverteilung und Wartungseinheiten.
Normen und Konformität
Für die eingesetzten Werkstoffe sind folgende Zulassungen belegt: FDA. Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet.
| Weight | 0.023000 |
|---|---|
| Manufacturer | Fluidics equipment |
| Hersteller-Nr | IQSL 80 ES |
| EAN | 4050571379575 |
| Zolltarifnummer | 73072980 |
| GPSR Herstellerdaten | A1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Temperaturbereich | -20-150 °C |
