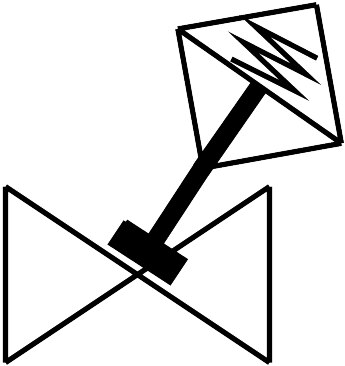

Schrägsitzventil G2 1/2 Edelstahl 2/2 NC bis 5,6 bar VZXA-B-TS6-65-M2-V13T-5.6-M-90-26-V4 - Festo 8060540

Festo ✓ Originalprodukt Neuware

Für Dampf, Druckluft und weitere Prozessmedien schaltet das Schrägsitzventil VZXA-B-TS6-65-M2-V13T-5.6-M-90-26-V4 Leitungen mit Anschluss G2 1/2 auf und zu. Mediumsdruck 0 bis 5,6 bar, Kv 77,9 m³/h, Medien von -10 bis 180 °C. Steuerfunktion: durch Federkraft geschlossen, NC.

Netto
1.343,09 €
zzgl. MwSt.
1.598,28 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8060540
Hersteller-Nr. VZXA-B-TS6-65-M2-V13T-5.6-M-90-26-V4
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das Schrägsitzventil VZXA-B-TS6-65-M2-V13T-5.6-M-90-26-V4 schaltet Medien bis 5,6 bar im On-/Off-Betrieb, der schräg liegende Sitz hält den Strömungsweg offen. Der Kv-Wert beträgt 77,9 m³/h.

Vorteile im Überblick

  • Mediumsdruck 0 bis 5,6 bar
  • Durchfluss Kv 77,9 m³/h
  • Antrieb Baugröße 90 mm mit 26 mm Hub
  • Gehäuse aus Edelstahlguss 1.4409
  • Safety Integrity Level SIL 2
  • Medien von -10 bis 180 °C

Einsatz

Freigegebene Medien: Dampf, Hydrauliköl auf Mineralölbasis, Inerte Gase, Mineralöl, Wasser, gefilterte Druckluft, Filterfeinheit 200 µm, neutrale Flüssigkeiten. Der Einbau ist in jeder Lage möglich. ATEX-Explosionsschutz: Zonen 1, 2, 21 und 22.

Technische Daten

MerkmalWert
TypVZXA-B-TS6-65-M2-V13T-5.6-M-90-26-V4
Festo-Teilenummer8060540
Konstruktiver AufbauSitzventil mit Membranantrieb
Betätigungsartpneumatisch
Einbaulagebeliebig
BefestigungsartLeitungseinbau
LeitungsanschlussGewindemuffe G2 1/2 nach DIN ISO 228
Ventilfunktion2/2
Strömungsrichtungnicht reversibel
Mediumsdruck0 bis 5,6 bar
Rückstellartmechanische Feder
Steuerartfremdgesteuert
Pneumatischer AnschlussInnengewinde G1/8
Betriebsdruck5 bis 7 bar
MediumDampf, Hydrauliköl auf Mineralölbasis, Inerte Gase, Mineralöl, Wasser, gefilterte Druckluft, Filterfeinheit 200 µm, neutrale Flüssigkeiten
DurchflussrichtungUnter Ventilsitz, für gasförmige und flüssige Medien
Regelung des MediumsOn-/Off-Betrieb
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Max. Viskosität600 mm²/s
Mediumstemperatur-10 bis 180 °C
Umgebungstemperatur0 bis 60 °C
Durchfluss Kv77,9 m³/h
Einsatz im Außenbereichwettergeschützte Einsatzorte Klasse C1 in Anlehnung an IEC 60654-1
Werkstoff-HinweisRoHS konform
LABS-KonformitätVDMA24364-Zone III
Werkstoff ArmaturgehäuseEdelstahlguss
Werkstoffnummer Armaturgehäuse1.4409
Werkstoff DichtungenNBR
Werkstoff SpindeldichtungPTFE
Werkstoff SitzdichtungPTFE
Produktgewicht10700 g
ZulassungCRN
CE-Zeichen (siehe Konformitätserklärung)nach EU-Druckgeräte-Richtlinie
ExplosionsschutzZone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
UKCA-Zeichen (siehe Konformitätserklärung)nach UK Vorschriften für Druckgeräte
Zertifikat ausstellende StelleTÜV 968/V 1039.01/20
Safety Integrity Level (SIL)SIL 2
PFH1,36E-7
PFD5,95E-4
Baugröße Antrieb90 mm
Hub26 mm
SteuerfunktionDurch Federkraft geschlossen, NC
Positionserkennungmit mechanischer Anzeige
Werkstoff AntriebsgehäuseEdelstahlguss
Werkstoffnummer Antriebsgehäuse1.4408
Lagertemperatur-10 bis 60 °C
SchutzartIP65, IP67
Werkstoff Kolbenstangehochlegierter Stahl rostfrei
Werkstoff DeckelEdelstahlguss
Gewicht12 kg
HerstellerFesto
Hersteller-Nr.VZXA-B-TS6-65-M2-V13T-5.6-M-90-26-V4
EAN4052568435813
Zolltarifnummer84818073
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffEdelstahl
GewindeG 2 1/2
Hub [mm]26
DichtmaterialNBR
GehäusewerkstoffEdelstahl
Funktion2/2
BauartSitzventil mit Membranantrieb
Medientemperatur [°C]-10 bis 180
SerieVZXA
