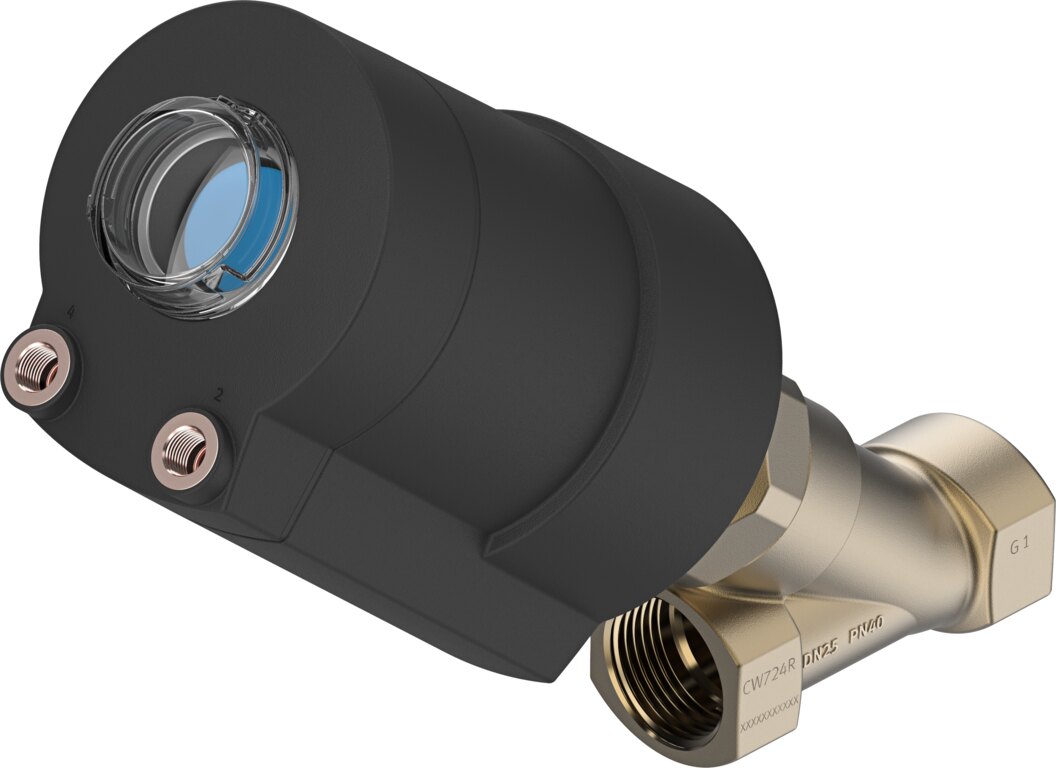

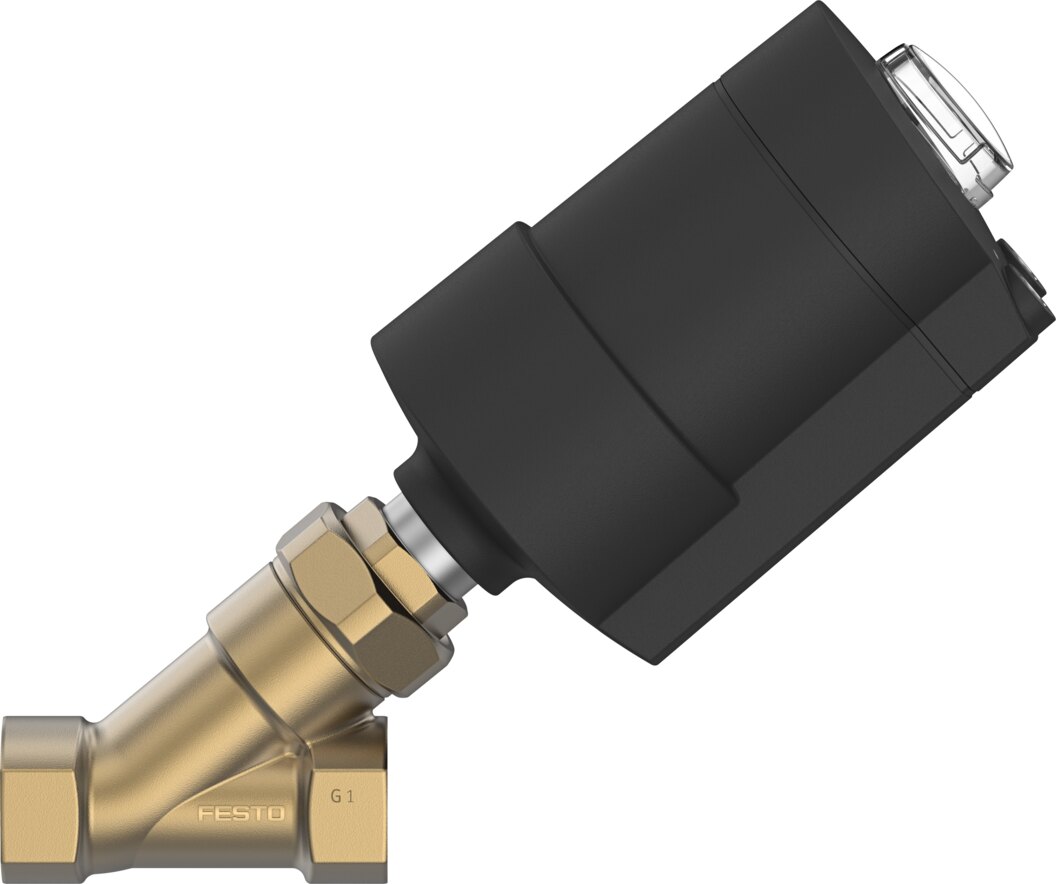

Schrägsitzventil G1 Messing 2/2 NC bis 16 bar VZXA-A-TS6-25-M6-B1T-16-K-75-20-PR-PM - Festo 8111585

Festo ✓ Originalprodukt Neuware

Das Schrägsitzventil VZXA-A-TS6-25-M6-B1T-16-K-75-20-PR-PM mit Kolbenantrieb öffnet und schließt Leitungen mit Anschluss G1. Mediumsdruck 0 bis 16 bar, Kv 19,2 m³/h, Medien von -10 bis 60 °C. Steuerfunktion: durch reduzierte Federkraft geschlossen, NC.

Netto
344,24 €
zzgl. MwSt.
409,65 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8111585
Hersteller-Nr. VZXA-A-TS6-25-M6-B1T-16-K-75-20-PR-PM
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das Schrägsitzventil VZXA-A-TS6-25-M6-B1T-16-K-75-20-PR-PM schaltet Medien bis 16 bar im On-/Off-Betrieb, der schräg liegende Sitz hält den Strömungsweg offen. Der Kv-Wert beträgt 19,2 m³/h.

Vorteile im Überblick

  • Mediumsdruck 0 bis 16 bar
  • Durchfluss Kv 19,2 m³/h
  • Antrieb Baugröße 75 mm mit 20 mm Hub
  • Gehäuse aus Messing CW724R
  • Mediumstemperatur -10 bis 60 °C
  • Schutzart IP65, IP67

Einsatz

Als Medien nennt Festo für VZXA-A-TS6-25-M6-B1T-16-K-75-20-PR-PM: Dampf, Inerte Gase, gefilterte Druckluft, Filterfeinheit 200 µm. Die Einbaulage ist frei wählbar.

Technische Daten

MerkmalWert
TypVZXA-A-TS6-25-M6-B1T-16-K-75-20-PR-PM
Festo-Teilenummer8111585
Konstruktiver AufbauSitzventil mit Kolbenantrieb
Betätigungsartpneumatisch
Einbaulagebeliebig
BefestigungsartLeitungseinbau
LeitungsanschlussGewindemuffe G1 nach DIN ISO 228
Ventilfunktion2/2
Strömungsrichtungnicht reversibel
Mediumsdruck0 bis 16 bar
Rückstellartmechanische Feder
Steuerartfremdgesteuert
Pneumatischer AnschlussInnengewinde G1/8
Betriebsdruck5 bis 7 bar
MediumDampf, Inerte Gase, gefilterte Druckluft, Filterfeinheit 200 µm
DurchflussrichtungÜber Ventilsitz, für gasförmige Medien
Regelung des MediumsOn-/Off-Betrieb
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Max. Viskosität600 mm²/s
Mediumstemperatur-10 bis 60 °C
Umgebungstemperatur0 bis 60 °C
Durchfluss Kv19,2 m³/h
Einsatz im Außenbereichwettergeschützte Einsatzorte Klasse C1 in Anlehnung an IEC 60654-1
Werkstoff-HinweisRoHS konform
LABS-KonformitätVDMA24364-Zone III
Werkstoff ArmaturgehäuseMessing
Werkstoffnummer ArmaturgehäuseCW724R
Werkstoff DichtungenFPM
Werkstoff SpindeldichtungPTFE
Werkstoff SitzdichtungPTFE
Produktgewicht2550 g
Baugröße Antrieb75 mm
Hub20 mm
SteuerfunktionDurch reduzierte Federkraft geschlossen, NC
Positionserkennungmit mechanischer Anzeige
Werkstoff AntriebsgehäusePA-verstärkt
Lagertemperatur-10 bis 60 °C
SchutzartIP65, IP67
Werkstoff Kolbenstangehochlegierter Stahl rostfrei
Werkstoff DeckelPA-verstärkt
Gewicht4 kg
HerstellerFesto
Hersteller-Nr.VZXA-A-TS6-25-M6-B1T-16-K-75-20-PR-PM
EAN4052568576622
Zolltarifnummer84818073
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffMessing
GewindeG 1
Hub [mm]20
DichtmaterialFPM
GehäusewerkstoffMessing
Funktion2/2
BauartSitzventil mit Kolbenantrieb
Medientemperatur [°C]-10 bis 60
SerieVZXA
