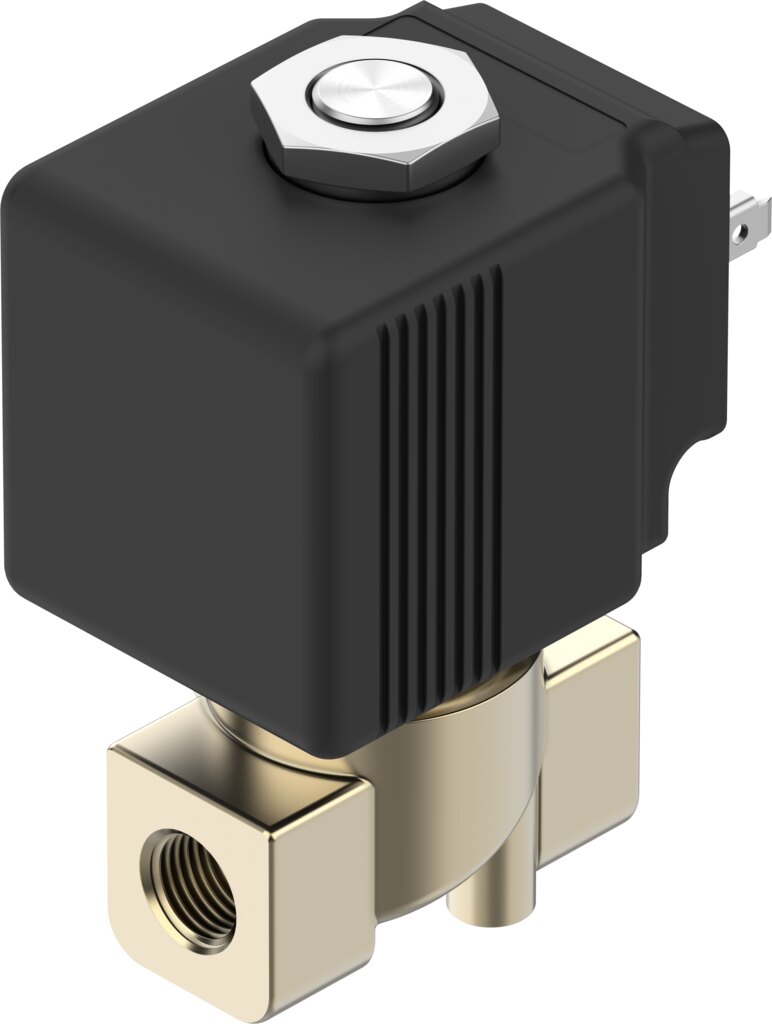

Magnetventil 2/2-Wege NC 1/8 NPT Nennweite 1 mm bis 100 bar Messing 110 V AC VZWD-B-L-M22C-M-N18-10-V-36-2A-A1-100 - Festo 8214432

Festo ✓ Originalprodukt Neuware

Schaltet Druckluft, Wasser, Mineralöl und inerte Gase bis 100 bar direkt und braucht dafür keine Mindestdruckdifferenz. Gehäuse aus Messing CW617N, Nennweite 1 mm, Kv 0,04 m³/h. Angesteuert wird es über eine Spule 110 V AC (50/60 Hz) mit 30 VA Halteleistung.

Netto
65,78 €
zzgl. MwSt.
78,28 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8214432
Hersteller-Nr. VZWD-B-L-M22C-M-N18-10-V-36-2A-A1-100
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Wo Medien bis 100 bar ohne Mindestdruckdifferenz geschaltet werden müssen, setzt das Magnetventil VZWD-B-L-M22C-M-N18-10-V-36-2A-A1-100 an: direktgesteuert, stromlos geschlossen, Gehäuse aus Messing.

Vorteile

  • Schaltet ab 0 bar Druckdifferenz, direkt gesteuert ohne Mindestdruck
  • Mediumsdruck 0 bis 100 bar
  • Durchfluss Kv 0,04 m³/h
  • Gehäuse Messing CW617N, Korrosionsbeständigkeitsklasse KBK 1
  • Schaltzeiten 8 ms ein und 25 ms aus
  • Medientemperatur -10 bis 140 °C, Viskosität bis 25 mm²/s

Einsatz

Geeignete Medien laut Festo für das VZWD-B 8214432: Druckluft, Wasser, Mineralöl, inerte Gase und neutrale Flüssigkeiten. Leitungseinbau, Einbaulage beliebig. Stecker nach EN 175301-803, viereckige Bauform. Umgebungstemperatur -10 bis 80 °C.

Technische Daten

MerkmalWert
TypVZWD-B-L-M22C-M-N18-10-V-36-2A-A1-100
Festo-Teilenummer8214432
Konstruktiver Aufbaudirektgesteuertes Sitzventil
Betätigungsartelektrisch
Dichtprinzipweich
Einbaulagebeliebig
BefestigungsartLeitungseinbau
Anschluss Armatur1/8 NPT
Elektrischer AnschlussStecker, nach EN 175301-803, viereckige Bauform
Nennweite1 mm
Ventilfunktion2/2 geschlossen monostabil
Handhilfsbetätigungkeine
Strömungsrichtungnicht reversibel
MediumDruckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase, Mineralöl, Wasser, neutrale Flüssigkeiten, weitere Durchflussmedien auf Anfrage
Druckdifferenz0 bar
Spulenkennwerte110 V AC: 50/60 Hz, Anzugsleistung 40 VA, Halteleistung 30 VA
IsolierstoffklasseH
Zulässige Spannungsschwankungen+15 % / -10 %
Einschaltdauer100%
Rückstellartmechanische Feder
Steuerartdirekt
Mediumsdruck0 bis 100 bar
Maximale Viskosität25 mm²/s
Mediumstemperatur-10 bis 140 °C
Umgebungstemperatur-10 bis 80 °C
Durchfluss Kv0,04 m³/h
Schaltzeit ein8 ms
Schaltzeit aus25 ms
Werkstoff-HinweisRoHS konform
Werkstoff GehäuseMessing
Werkstoffnummer GehäuseCW617N
Werkstoff DichtungenFPM
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel
SchutzartIP65
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
HerstellerFesto
Hersteller-Nr.VZWD-B-L-M22C-M-N18-10-V-36-2A-A1-100
EAN4052568787608
Zolltarifnummer84818079
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffMessing
GewindeNPT 1/8
Nennweite DN [mm]1
DichtmaterialFPM
GehäusewerkstoffMessing CW617N
Funktion2/2 geschlossen monostabil
Bauartdirektgesteuertes Sitzventil
Medientemperatur [°C]-10 bis 140
NormDIN EN 175301-803
Betriebsspannung110 V AC
Betriebsdruck max [bar]100
