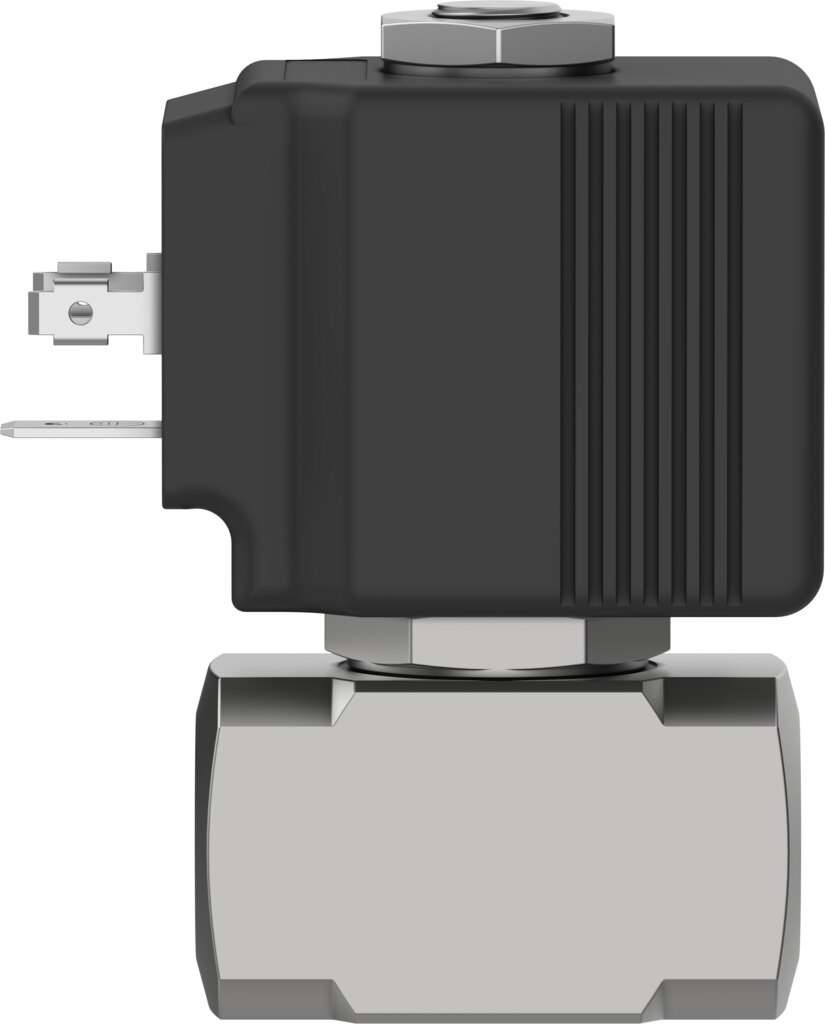

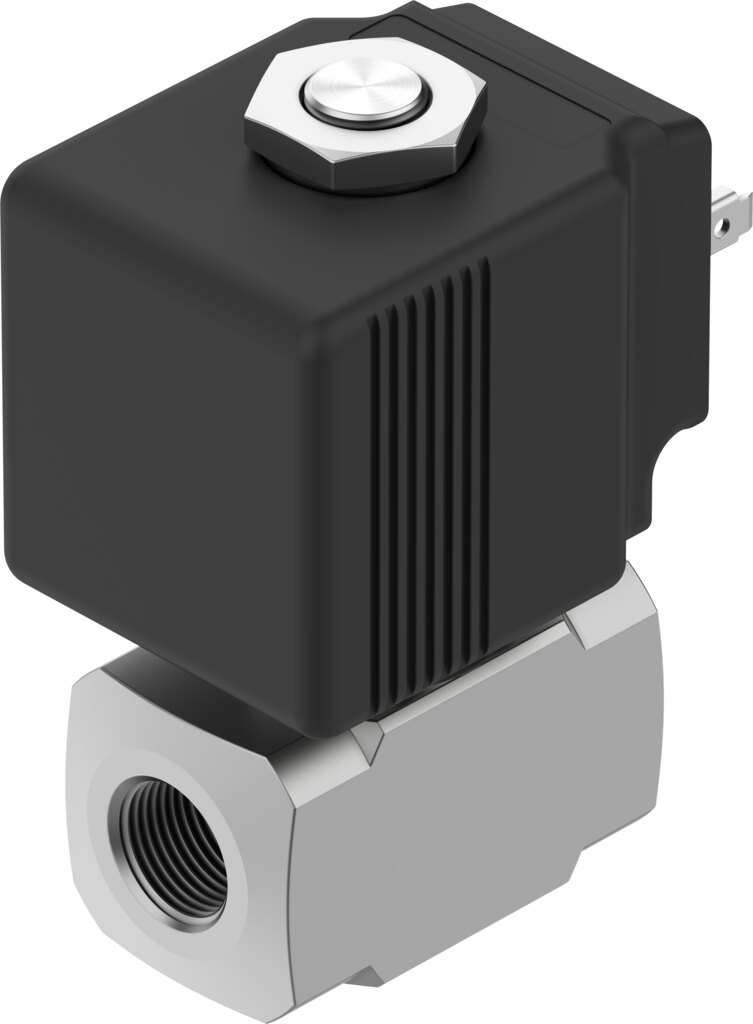

2/2-Wege-Magnetventil NPT 1/4 DN 6,4 mm Edelstahl 220/230 V AC VZWD-B-L-M22C-M-N14-64-V-36-3A-A1-5-R1 - Festo 8214508

Festo ✓ Originalprodukt Neuware

Stromlos geschlossenes Magnetventil, das Medien bis 5 bar und 140 °C direkt schaltet, unabhängig vom Differenzdruck. Mit NPT 1/4, Nennweite 6,4 mm und Kv 0,64 m³/h, Spule 220/230 V AC, Gehäuse Edelstahl, Schutzart IP65.

Netto
127,32 €
zzgl. MwSt.
151,51 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8214508
Hersteller-Nr. VZWD-B-L-M22C-M-N14-64-V-36-3A-A1-5-R1
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit Nennweite 6,4 mm und Anschluss NPT 1/4 dosiert und sperrt das Festo-Magnetventil VZWD-B-L-M22C-M-N14-64-V-36-3A-A1-5-R1 flüssige und gasförmige Medien bis 5 bar. Die Direktsteuerung macht es unabhängig vom Differenzdruck, die Spule 220/230 V AC öffnet es in 8 ms.

Vorteile

  • Schaltet ab 0 bar: direktgesteuert, keine Mindestdruckdifferenz, Mediumsdruck 0 bis 5 bar
  • Heiße Medien: Mediumstemperatur -10 bis 140 °C, Dichtungen aus FPM
  • Dauerbetrieb: 100 % Einschaltdauer, Spule 220/230 V AC (40 VA Anzug, 30 VA Halten), Isolierstoffklasse H
  • Korrosionsfest: Gehäuse aus Edelstahl 1.4305, Korrosionsbeständigkeitsklasse KBK 3
  • Einfache Montage: Leitungseinbau in beliebiger Einbaulage, Stecker nach EN 175301-803, Schutzart IP65

Einsatz

Typische Einsatzorte sind Kühl- und Spülkreise, Schmier- und Ölversorgungen sowie Gasleitungen in Maschinen und Prüfständen. Der Anschluss NPT 1/4 wird direkt in die Leitung geschraubt. Das Edelstahlgehäuse 1.4305 empfiehlt sich bei feuchter oder aggressiver Umgebung, etwa für NPT 1/4-Leitungen in Nassbereichen.

Technische Daten

MerkmalWert
BestelltypVZWD-B-L-M22C-M-N14-64-V-36-3A-A1-5-R1
Teilenummer8214508
Konstruktiver Aufbaudirektgesteuertes Sitzventil
Betätigungsartelektrisch
Dichtprinzipweich
Einbaulagebeliebig
BefestigungsartLeitungseinbau
Anschluss ArmaturNPT 1/4
Elektrischer AnschlussStecker, nach EN 175301-803, viereckige Bauform
Nennweite6,4 mm
Ventilfunktion2/2 geschlossen monostabil
Handhilfsbetätigungkeine
Strömungsrichtungnicht reversibel
MediumDruckluft nach ISO 8573-1:2010 [7:4:4], inerte Gase, Mineralöl, Wasser, neutrale Flüssigkeiten, weitere Durchflussmedien auf Anfrage
Druckdifferenz0 bar
Spulenkennwerte220/230 V AC, 50/60 Hz, Anzugsleistung 40 VA, Halteleistung 30 VA
IsolierstoffklasseH
Zulässige Spannungsschwankungen+15 % / -10 %
Einschaltdauer100%
Rückstellartmechanische Feder
Steuerartdirekt
Mediumsdruck0 bis 5 bar
Maximale Viskosität25 mm²/s
Mediumstemperatur-10 bis 140 °C
Umgebungstemperatur-10 bis 80 °C
Durchfluss Kv0,64 m³/h
Schaltzeit ein8 ms
Schaltzeit aus25 ms
Werkstoff-HinweisRoHS konform
Werkstoff Gehäusehochlegierter Stahl rostfrei
Werkstoffnummer Gehäuse1.4305
Werkstoff DichtungenFPM
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel
SchutzartIP65
Korrosionsbeständigkeitsklasse KBK3 - starke Korrosionsbeanspruchung
HerstellerFesto
Hersteller-Nr.VZWD-B-L-M22C-M-N14-64-V-36-3A-A1-5-R1
EAN4052568827274
Zolltarifnummer84818073
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffEdelstahl
GewindeNPT 1/4
Nennweite DN [mm]6,4
DichtmaterialFPM
Funktion2/2 geschlossen monostabil
Bauartdirektgesteuertes Sitzventil
Medientemperatur [°C]-10 bis 140
NormDIN EN 175301-803
Betriebsspannung230 V AC
SerieVZWD
Betriebsdruck max [bar]5
Pneumatischer AnschlussNPT 1/4
Temperatur (max.)80
