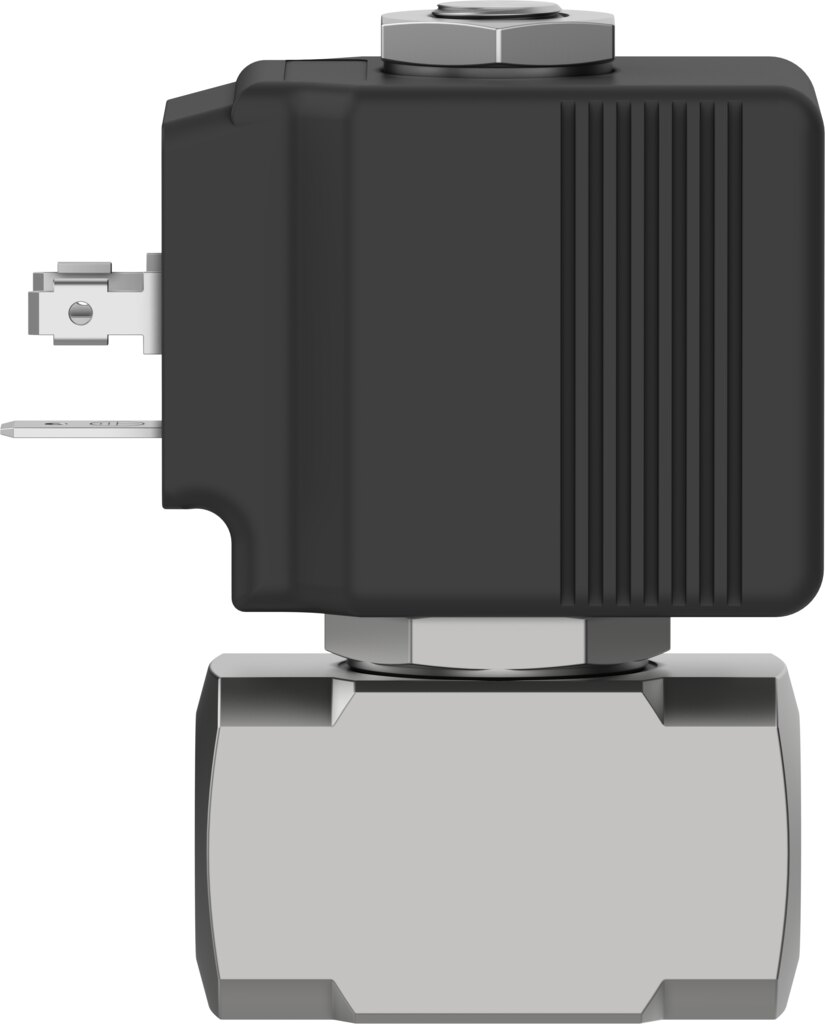

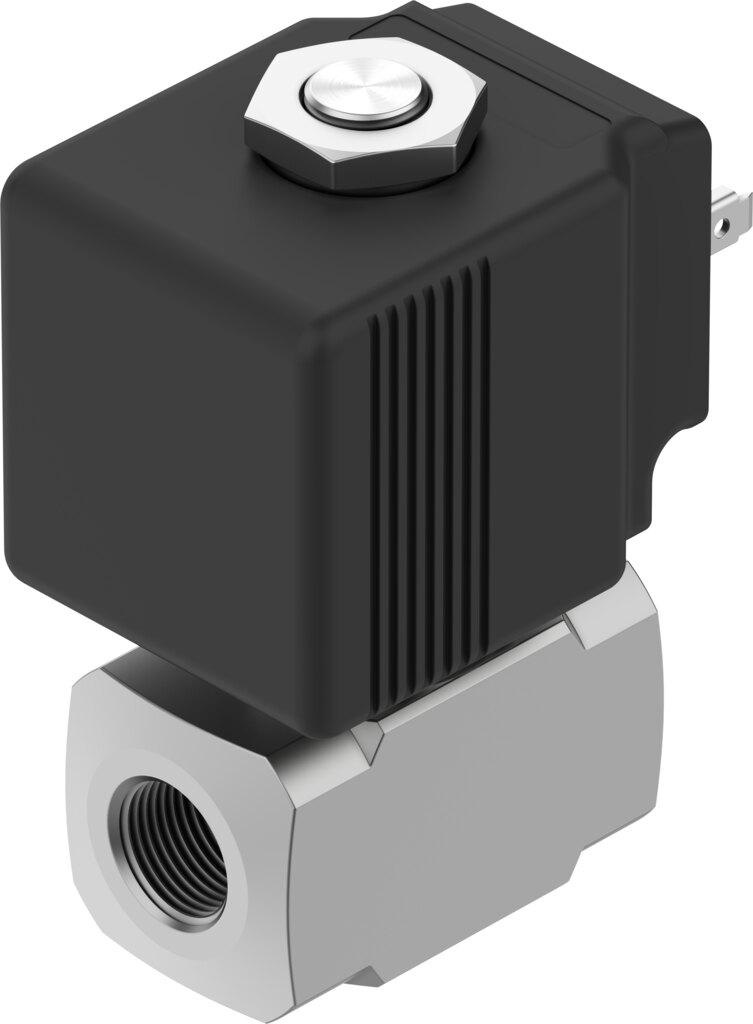

2/2-Wege-Magnetventil NPT 1/4 DN 4 mm Edelstahl 24 V DC VZWD-B-L-M22C-M-N14-40-V-36-1-A1-15-R1 - Festo 8214627

Festo ✓ Originalprodukt Neuware

Schaltet Wasser, Mineralöl, inerte Gase und Druckluft direkt und ohne Mindestdruckdifferenz bis 15 bar. Das VZWD mit NPT 1/4 und Nennweite 4 mm erreicht Kv 0,36 m³/h, die Spule 24 V DC arbeitet im Dauerbetrieb, das Gehäuse ist aus Edelstahl.

Netto
127,32 €
zzgl. MwSt.
151,51 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8214627
Hersteller-Nr. VZWD-B-L-M22C-M-N14-40-V-36-1-A1-15-R1
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Wo Wasser, Mineralöl oder inerte Gase bei bis zu 15 bar sicher abgesperrt werden müssen, schaltet das Festo-Magnetventil VZWD-B-L-M22C-M-N14-40-V-36-1-A1-15-R1 direkt über den Magneten. Es braucht keine Druckdifferenz und öffnet auch bei drucklosem System, mit Kv 0,36 m³/h bei Nennweite 4 mm.

Vorteile

  • Schaltet ab 0 bar: direktgesteuert, keine Mindestdruckdifferenz, Mediumsdruck 0 bis 15 bar
  • Kurze Schaltzeiten: 8 ms ein, 25 ms aus
  • Heiße Medien: Mediumstemperatur -10 bis 140 °C, Dichtungen aus FPM
  • Dauerbetrieb: 100 % Einschaltdauer, Spule 24 V DC (27 W), Isolierstoffklasse H
  • Einfache Montage: Leitungseinbau in beliebiger Einbaulage, Stecker nach EN 175301-803, Schutzart IP65

Einsatz

Das Ventil eignet sich für Absperr- und Dosieraufgaben mit Wasser, Mineralöl, inerten Gasen und Druckluft, etwa in Kühlkreisläufen, Spülvorgängen oder Schmiersystemen. Eingebaut wird es mit NPT 1/4 direkt in die Rohrleitung. Das Edelstahlgehäuse 1.4305 empfiehlt sich bei feuchter oder aggressiver Umgebung, etwa für NPT 1/4-Leitungen in Nassbereichen.

Technische Daten

MerkmalWert
BestelltypVZWD-B-L-M22C-M-N14-40-V-36-1-A1-15-R1
Teilenummer8214627
Konstruktiver Aufbaudirektgesteuertes Sitzventil
Betätigungsartelektrisch
Dichtprinzipweich
Einbaulagebeliebig
BefestigungsartLeitungseinbau
Anschluss ArmaturNPT 1/4
Elektrischer AnschlussStecker, nach EN 175301-803, viereckige Bauform
Nennweite4 mm
Ventilfunktion2/2 geschlossen monostabil
Handhilfsbetätigungkeine
Strömungsrichtungnicht reversibel
MediumDruckluft nach ISO 8573-1:2010 [7:4:4], inerte Gase, Mineralöl, Wasser, neutrale Flüssigkeiten, weitere Durchflussmedien auf Anfrage
Druckdifferenz0 bar
Spulenkennwerte24 V DC, 27 W
IsolierstoffklasseH
Zulässige Spannungsschwankungen± 10 %
Einschaltdauer100%
Rückstellartmechanische Feder
Steuerartdirekt
Mediumsdruck0 bis 15 bar
Maximale Viskosität25 mm²/s
Mediumstemperatur-10 bis 140 °C
Umgebungstemperatur-10 bis 80 °C
Durchfluss Kv0,36 m³/h
Schaltzeit ein8 ms
Schaltzeit aus25 ms
Werkstoff-HinweisRoHS konform
Werkstoff Gehäusehochlegierter Stahl rostfrei
Werkstoffnummer Gehäuse1.4305
Werkstoff DichtungenFPM
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel
SchutzartIP65
Korrosionsbeständigkeitsklasse KBK3 - starke Korrosionsbeanspruchung
HerstellerFesto
Hersteller-Nr.VZWD-B-L-M22C-M-N14-40-V-36-1-A1-15-R1
EAN4052568789558
Zolltarifnummer84818073
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffEdelstahl
GewindeNPT 1/4
Nennweite DN [mm]4
DichtmaterialFPM
Funktion2/2 geschlossen monostabil
Bauartdirektgesteuertes Sitzventil
Medientemperatur [°C]-10 bis 140
NormDIN EN 175301-803
Betriebsspannung24 V DC
SerieVZWD
Betriebsdruck max [bar]15
Pneumatischer AnschlussNPT 1/4
Temperatur (max.)80
