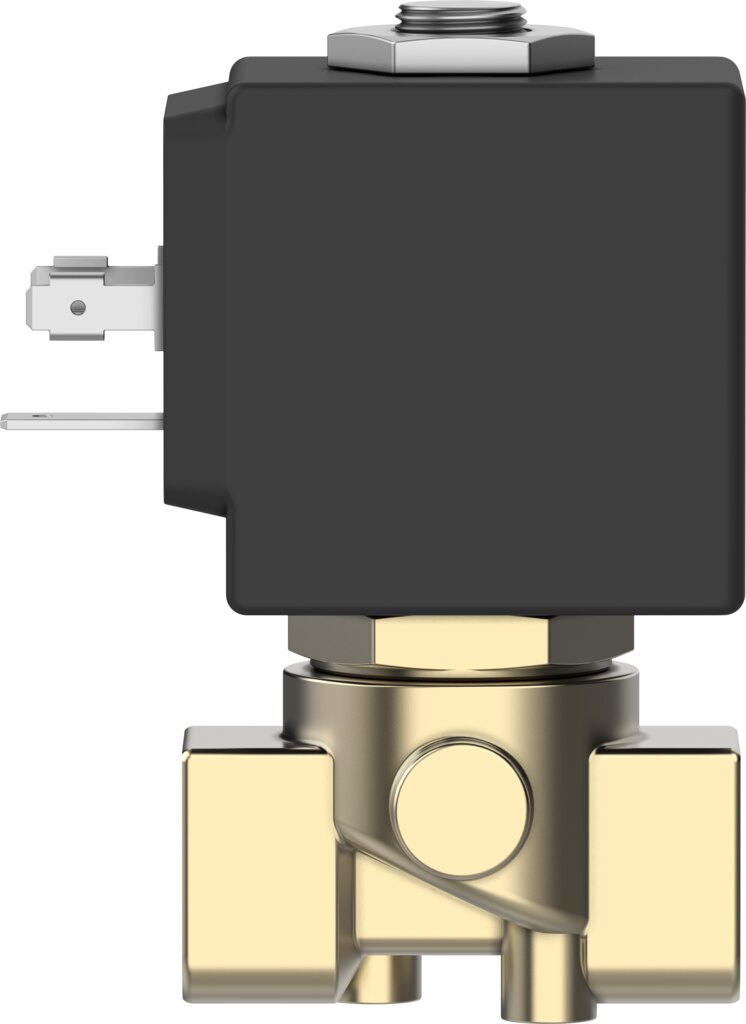

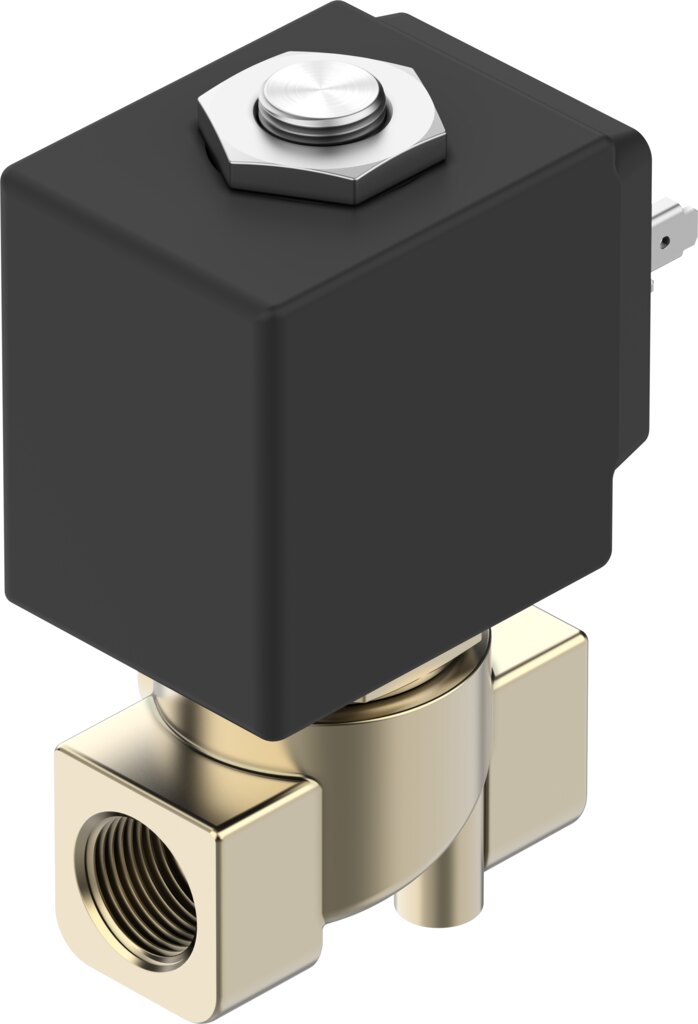

Magnetventil 2/2-Wege NC 1/4 NPT Nennweite 2 mm bis 22 bar Messing 110 V AC VZWD-B-L-M22C-M-N14-20-V-30-2A-A1-22 - Festo 8214438

Festo ✓ Originalprodukt Neuware

Für Druckluft, Wasser, Mineralöl und inerte Gase bis 22 bar: Das direktgesteuerte Sitzventil öffnet ohne Mindestdruck. Gehäuse aus Messing CW617N, Nennweite 2 mm, Kv 0,1 m³/h. Angesteuert wird es über eine Spule 110 V AC (50/60 Hz) mit 15 VA Halteleistung.

Netto
54,35 €
zzgl. MwSt.
64,68 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8214438
Hersteller-Nr. VZWD-B-L-M22C-M-N14-20-V-30-2A-A1-22
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit Nennweite 2 mm und Kv 0,1 m³/h ist das VZWD-B-L-M22C-M-N14-20-V-30-2A-A1-22 ein stromlos geschlossenes 2/2-Wege-Ventil für Druckluft, Wasser, Mineralöl und inerte Gase. Es schaltet direkt, also auch ohne Druckdifferenz, und hält bis 22 bar dicht.

Vorteile

  • Schaltet ab 0 bar Druckdifferenz, direkt gesteuert ohne Mindestdruck
  • Mediumsdruck 0 bis 22 bar
  • Durchfluss Kv 0,1 m³/h
  • Gehäuse Messing CW617N, Korrosionsbeständigkeitsklasse KBK 1
  • Schaltzeiten 8 ms ein und 25 ms aus
  • Medientemperatur -10 bis 140 °C, Viskosität bis 25 mm²/s

Einsatz

Typische Medien für das Ventil 8214438: Druckluft, Wasser, Mineralöl, inerte Gase und neutrale Flüssigkeiten bei bis zu 140 °C. Leitungseinbau, Einbaulage beliebig. Stecker nach EN 175301-803, viereckige Bauform. Umgebungstemperatur -10 bis 80 °C.

Technische Daten

MerkmalWert
TypVZWD-B-L-M22C-M-N14-20-V-30-2A-A1-22
Festo-Teilenummer8214438
Konstruktiver Aufbaudirektgesteuertes Sitzventil
Betätigungsartelektrisch
Dichtprinzipweich
Einbaulagebeliebig
BefestigungsartLeitungseinbau
Anschluss Armatur1/4 NPT
Elektrischer AnschlussStecker, nach EN 175301-803, viereckige Bauform
Nennweite2 mm
Ventilfunktion2/2 geschlossen monostabil
Handhilfsbetätigungkeine
Strömungsrichtungnicht reversibel
MediumDruckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase, Mineralöl, Wasser, neutrale Flüssigkeiten, weitere Durchflussmedien auf Anfrage
Druckdifferenz0 bar
Spulenkennwerte110 V AC: 50/60 Hz, Anzugsleistung 20 VA, Halteleistung 15 VA
IsolierstoffklasseF
Zulässige Spannungsschwankungen+15 % / -10 %
Einschaltdauer100%
Rückstellartmechanische Feder
Steuerartdirekt
Mediumsdruck0 bis 22 bar
Maximale Viskosität25 mm²/s
Mediumstemperatur-10 bis 140 °C
Umgebungstemperatur-10 bis 80 °C
Durchfluss Kv0,1 m³/h
Schaltzeit ein8 ms
Schaltzeit aus25 ms
Werkstoff-HinweisRoHS konform
Werkstoff GehäuseMessing
Werkstoffnummer GehäuseCW617N
Werkstoff DichtungenFPM
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel
SchutzartIP65
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
HerstellerFesto
Hersteller-Nr.VZWD-B-L-M22C-M-N14-20-V-30-2A-A1-22
EAN4052568830212
Zolltarifnummer84818079
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffMessing
GewindeNPT 1/4
Nennweite DN [mm]2
DichtmaterialFPM
GehäusewerkstoffMessing CW617N
Funktion2/2 geschlossen monostabil
Bauartdirektgesteuertes Sitzventil
Medientemperatur [°C]-10 bis 140
NormDIN EN 175301-803
Betriebsspannung110 V AC
Betriebsdruck max [bar]22
