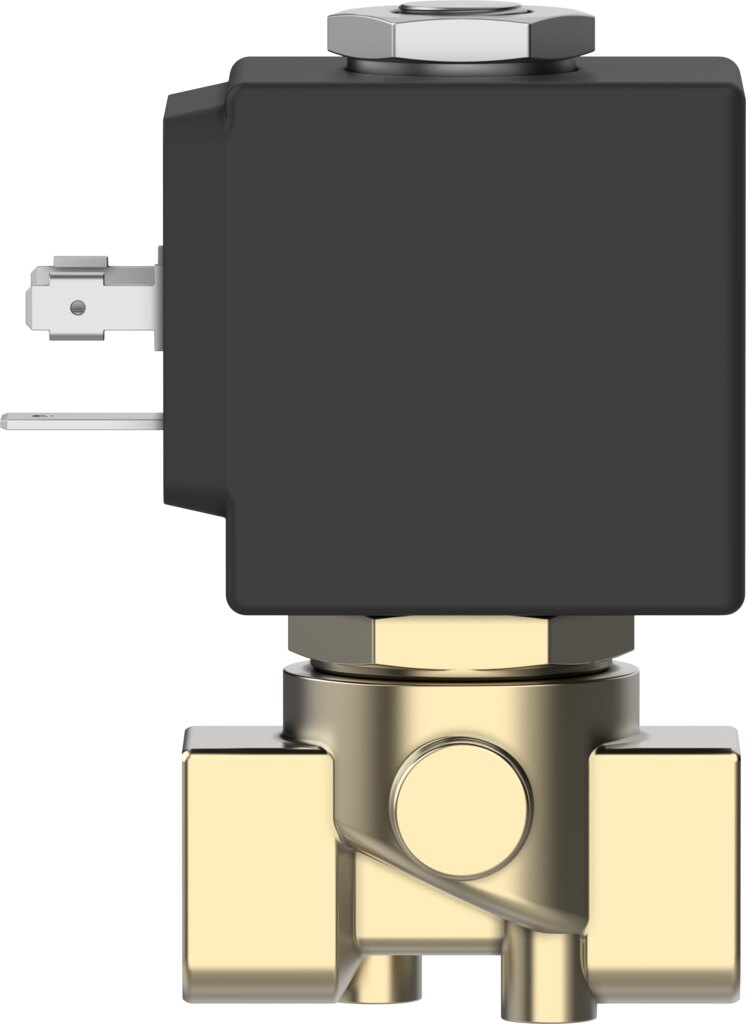

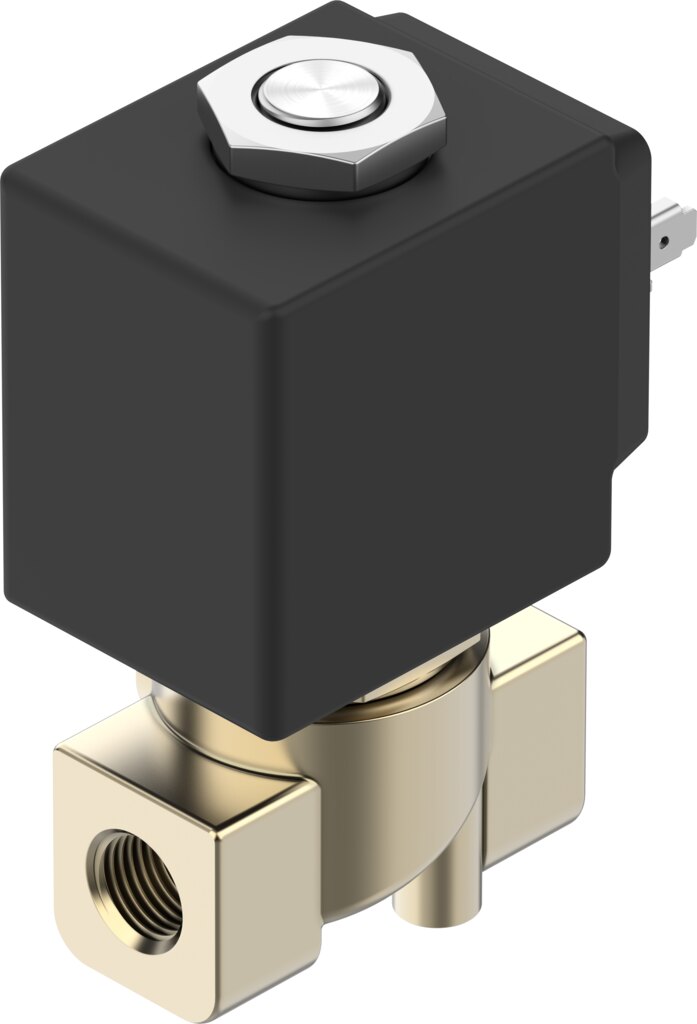

2/2-Wege-Magnetventil G1/8 DN 1 mm Messing 110 V AC VZWD-B-L-M22C-M-G18-10-V-30-2A-A1-80 - Festo 8214466

Festo ✓ Originalprodukt Neuware

Direktgesteuertes 2/2-Wege-Sitzventil für Medien bis 80 bar und 140 °C, es schaltet schon ab 0 bar Druckdifferenz. Anschluss G1/8, Nennweite 1 mm, Kv 0,04 m³/h, Spule 110 V AC mit 100 % Einschaltdauer, Gehäuse Messing.

Netto
47,20 €
zzgl. MwSt.
56,17 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8214466
Hersteller-Nr. VZWD-B-L-M22C-M-G18-10-V-30-2A-A1-80
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Wo Wasser, Mineralöl oder inerte Gase bei bis zu 80 bar sicher abgesperrt werden müssen, schaltet das Festo-Magnetventil VZWD-B-L-M22C-M-G18-10-V-30-2A-A1-80 direkt über den Magneten. Es braucht keine Druckdifferenz und öffnet auch bei drucklosem System, mit Kv 0,04 m³/h bei Nennweite 1 mm.

Vorteile

  • Schaltet ab 0 bar: direktgesteuert, keine Mindestdruckdifferenz, Mediumsdruck 0 bis 80 bar
  • Kurze Schaltzeiten: 8 ms ein, 25 ms aus
  • Dauerbetrieb: 100 % Einschaltdauer, Spule 110 V AC (20 VA Anzug, 15 VA Halten), Isolierstoffklasse F
  • Bewährtes Gehäuse: Messing CW617N, KBK 1 für Umgebungen mit niedriger Korrosionsbeanspruchung
  • Einfache Montage: Leitungseinbau in beliebiger Einbaulage, Stecker nach EN 175301-803, Schutzart IP65

Einsatz

Eingesetzt wird das VZWD überall dort, wo kleine Mengen flüssiger oder gasförmiger Medien schnell freigegeben oder abgesperrt werden, zum Beispiel in Prüf- und Dosieranlagen, Kühlsystemen oder Gasversorgungen. Der G1/8-Anschluss erlaubt den direkten Leitungseinbau.

Technische Daten

MerkmalWert
BestelltypVZWD-B-L-M22C-M-G18-10-V-30-2A-A1-80
Teilenummer8214466
Konstruktiver Aufbaudirektgesteuertes Sitzventil
Betätigungsartelektrisch
Dichtprinzipweich
Einbaulagebeliebig
BefestigungsartLeitungseinbau
Anschluss ArmaturG1/8
Elektrischer AnschlussStecker, nach EN 175301-803, viereckige Bauform
Nennweite1 mm
Ventilfunktion2/2 geschlossen monostabil
Handhilfsbetätigungkeine
Strömungsrichtungnicht reversibel
MediumDruckluft nach ISO 8573-1:2010 [7:4:4], inerte Gase, Mineralöl, Wasser, neutrale Flüssigkeiten, weitere Durchflussmedien auf Anfrage
Druckdifferenz0 bar
Spulenkennwerte110 V AC, 50/60 Hz, Anzugsleistung 20 VA, Halteleistung 15 VA
IsolierstoffklasseF
Zulässige Spannungsschwankungen+15 % / -10 %
Einschaltdauer100%
Rückstellartmechanische Feder
Steuerartdirekt
Mediumsdruck0 bis 80 bar
Maximale Viskosität25 mm²/s
Mediumstemperatur-10 bis 140 °C
Umgebungstemperatur-10 bis 80 °C
Durchfluss Kv0,04 m³/h
Schaltzeit ein8 ms
Schaltzeit aus25 ms
Werkstoff-HinweisRoHS konform
Werkstoff GehäuseMessing
Werkstoffnummer GehäuseCW617N
Werkstoff DichtungenFPM
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel
SchutzartIP65
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
HerstellerFesto
Hersteller-Nr.VZWD-B-L-M22C-M-G18-10-V-30-2A-A1-80
EAN4052568826895
Zolltarifnummer84818079
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffMessing
GewindeG 1/8
Nennweite DN [mm]1
DichtmaterialFPM
Funktion2/2 geschlossen monostabil
Bauartdirektgesteuertes Sitzventil
Medientemperatur [°C]-10 bis 140
NormDIN EN 175301-803
Betriebsspannung110 V AC
SerieVZWD
Betriebsdruck max [bar]80
Pneumatischer AnschlussG1/8
Temperatur (max.)80
