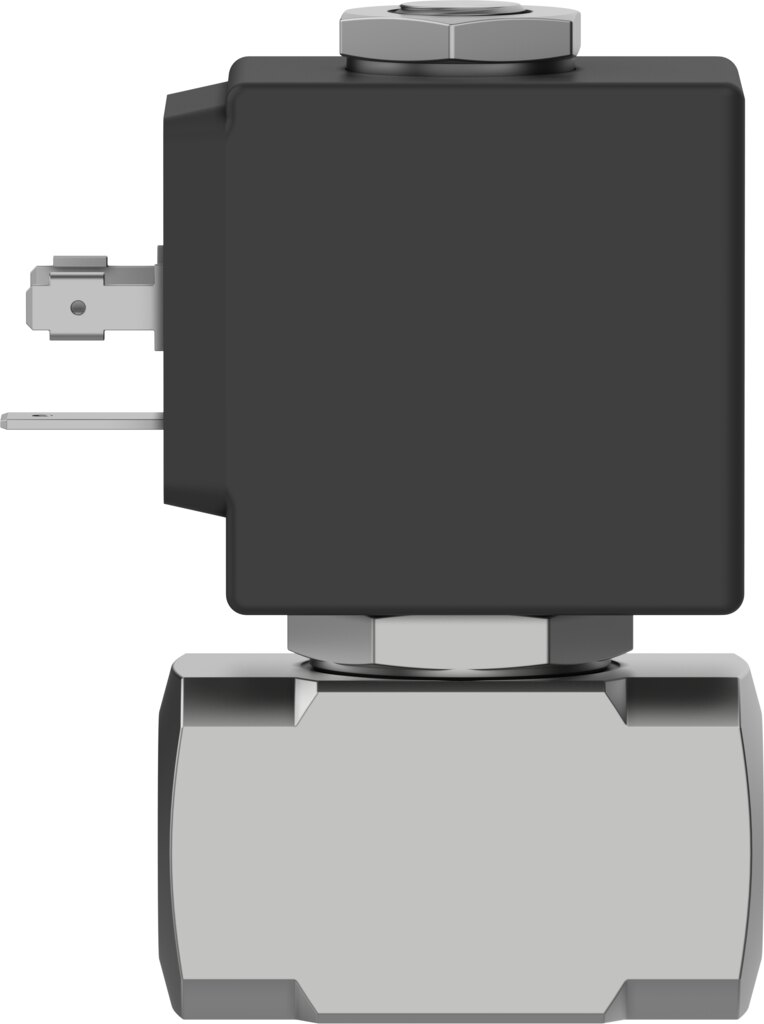

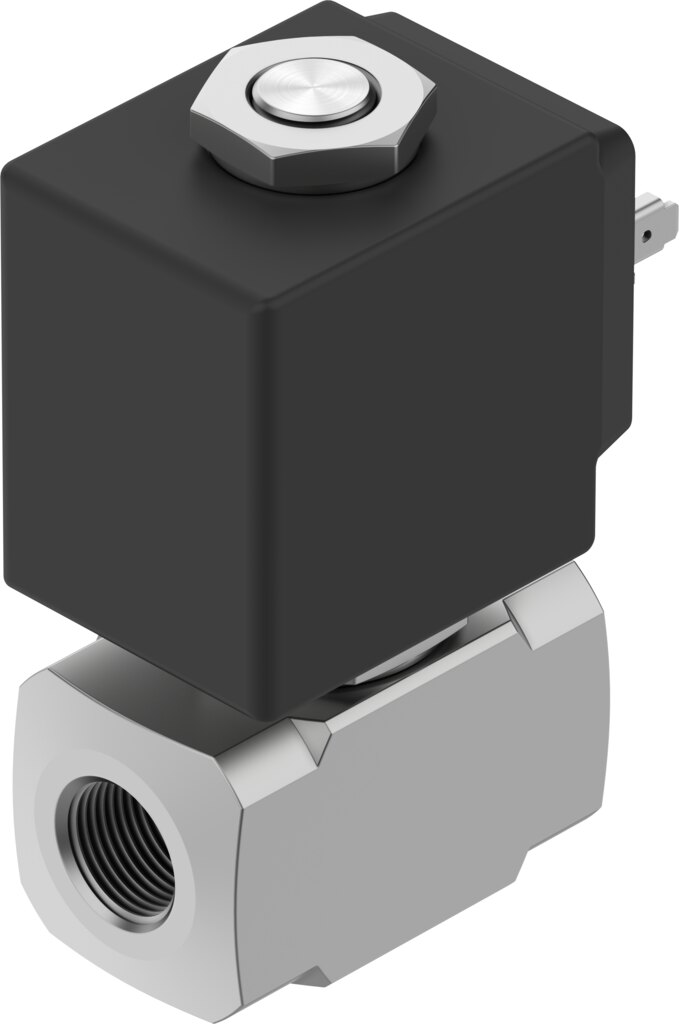

2/2-Wege-Magnetventil G1/4 DN 4 mm Edelstahl 220/230 V AC VZWD-B-L-M22C-M-G14-40-V-30-3A-A1-8-R1 - Festo 8214516
Stromlos geschlossenes Magnetventil, das Medien bis 8 bar und 140 °C direkt schaltet, unabhängig vom Differenzdruck. Mit G1/4, Nennweite 4 mm und Kv 0,36 m³/h, Spule 220/230 V AC, Gehäuse Edelstahl, Schutzart IP65.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Wo Wasser, Mineralöl oder inerte Gase bei bis zu 8 bar sicher abgesperrt werden müssen, schaltet das Festo-Magnetventil VZWD-B-L-M22C-M-G14-40-V-30-3A-A1-8-R1 direkt über den Magneten. Es braucht keine Druckdifferenz und öffnet auch bei drucklosem System, mit Kv 0,36 m³/h bei Nennweite 4 mm.
Vorteile
- Kurze Schaltzeiten: 8 ms ein, 25 ms aus
- Heiße Medien: Mediumstemperatur -10 bis 140 °C, Dichtungen aus FPM
- Dauerbetrieb: 100 % Einschaltdauer, Spule 220/230 V AC (20 VA Anzug, 15 VA Halten), Isolierstoffklasse F
- Korrosionsfest: Gehäuse aus Edelstahl 1.4305, Korrosionsbeständigkeitsklasse KBK 3
- Einfache Montage: Leitungseinbau in beliebiger Einbaulage, Stecker nach EN 175301-803, Schutzart IP65
Einsatz
Eingesetzt wird das VZWD überall dort, wo kleine Mengen flüssiger oder gasförmiger Medien schnell freigegeben oder abgesperrt werden, zum Beispiel in Prüf- und Dosieranlagen, Kühlsystemen oder Gasversorgungen. Der G1/4-Anschluss erlaubt den direkten Leitungseinbau. Das Edelstahlgehäuse 1.4305 empfiehlt sich bei feuchter oder aggressiver Umgebung, etwa für G1/4-Leitungen in Nassbereichen.
Technische Daten
| Merkmal | Wert |
|---|---|
| Bestelltyp | VZWD-B-L-M22C-M-G14-40-V-30-3A-A1-8-R1 |
| Teilenummer | 8214516 |
| Konstruktiver Aufbau | direktgesteuertes Sitzventil |
| Betätigungsart | elektrisch |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Befestigungsart | Leitungseinbau |
| Anschluss Armatur | G1/4 |
| Elektrischer Anschluss | Stecker, nach EN 175301-803, viereckige Bauform |
| Nennweite | 4 mm |
| Ventilfunktion | 2/2 geschlossen monostabil |
| Handhilfsbetätigung | keine |
| Strömungsrichtung | nicht reversibel |
| Medium | Druckluft nach ISO 8573-1:2010 [7:4:4], inerte Gase, Mineralöl, Wasser, neutrale Flüssigkeiten, weitere Durchflussmedien auf Anfrage |
| Druckdifferenz | 0 bar |
| Spulenkennwerte | 220/230 V AC, 50/60 Hz, Anzugsleistung 20 VA, Halteleistung 15 VA |
| Isolierstoffklasse | F |
| Zulässige Spannungsschwankungen | +15 % / -10 % |
| Einschaltdauer | 100% |
| Rückstellart | mechanische Feder |
| Steuerart | direkt |
| Mediumsdruck | 0 bis 8 bar |
| Maximale Viskosität | 25 mm²/s |
| Mediumstemperatur | -10 bis 140 °C |
| Umgebungstemperatur | -10 bis 80 °C |
| Durchfluss Kv | 0,36 m³/h |
| Schaltzeit ein | 8 ms |
| Schaltzeit aus | 25 ms |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Gehäuse | hochlegierter Stahl rostfrei |
| Werkstoffnummer Gehäuse | 1.4305 |
| Werkstoff Dichtungen | FPM |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel |
| Schutzart | IP65 |
| Korrosionsbeständigkeitsklasse KBK | 3 - starke Korrosionsbeanspruchung |
| Hersteller | Festo |
| Hersteller-Nr. | VZWD-B-L-M22C-M-G14-40-V-30-3A-A1-8-R1 |
| EAN | 4052568788445 |
| Zolltarifnummer | 84818073 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Edelstahl |
| Gewinde | G 1/4 |
| Nennweite DN [mm] | 4 |
| Dichtmaterial | FPM |
| Funktion | 2/2 geschlossen monostabil |
| Bauart | direktgesteuertes Sitzventil |
| Medientemperatur [°C] | -10 bis 140 |
| Norm | DIN EN 175301-803 |
| Betriebsspannung | 230 V AC |
| Serie | VZWD |
| Betriebsdruck max [bar] | 8 |
| Pneumatischer Anschluss | G1/4 |
| Temperatur (max.) | 80 |
