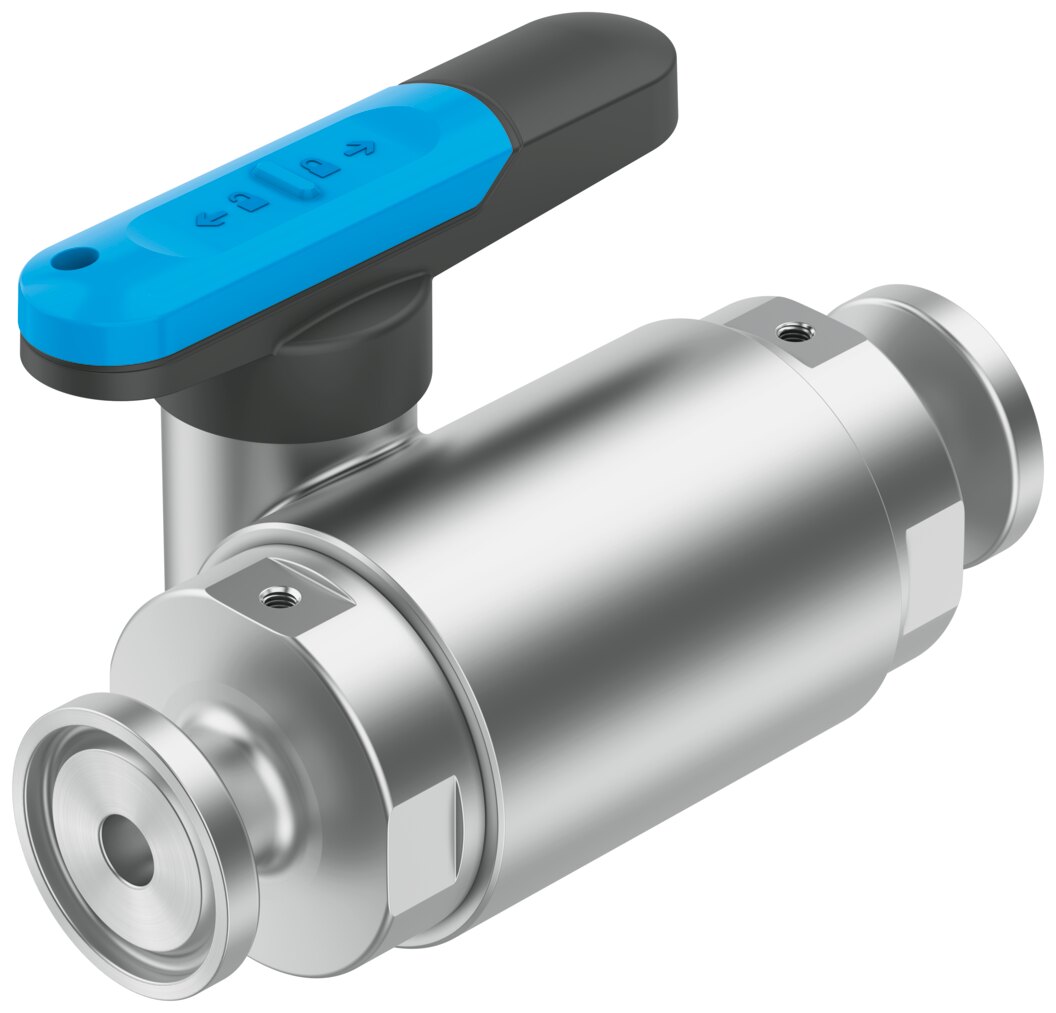

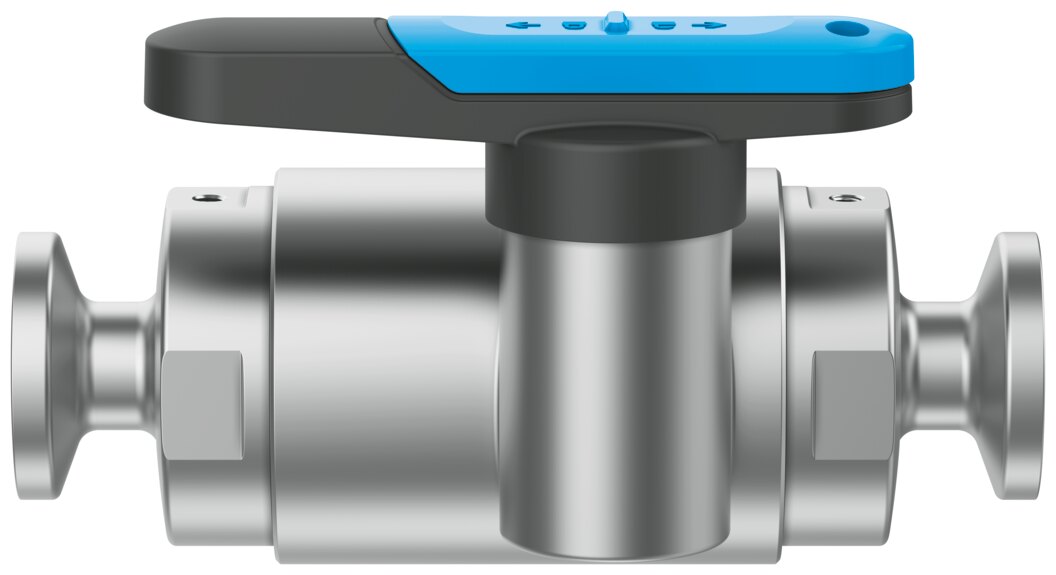

Quetschventil manuell 2/2 NC Clamp DIN 32676 DN 6 Edelstahl VZQH-2H-6-S5S5-V4V4EPM-6 - Festo 8187048

Festo ✓ Originalprodukt Neuware

Das Quetschventil VZQH-2H-6-S5S5-V4V4EPM-6 sperrt den Durchgang DN 6 über eine Manschette aus EPDM ab, ohne Einbauten im Strömungsweg. Anschluss Clamp nach DIN 32676 Reihe A, Mediumsdruck 0 bis 6 bar. Betätigung von Hand.

Netto
387,78 €
zzgl. MwSt.
461,46 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8187048
Hersteller-Nr. VZQH-2H-6-S5S5-V4V4EPM-6
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Im Quetschventil VZQH-2H-6-S5S5-V4V4EPM-6 wird die Manschette im Durchgang DN 6 von Hand zusammengedrückt und schließt so ab. Es ist in Ruhestellung geschlossen, der Kv-Wert beträgt 0,7 m³/h.

Vorteile

  • Mediumsdruck 0 bis 6 bar
  • Durchfluss Kv 0,7 m³/h bei Nennweite DN 6
  • Gehäuse aus hochlegiertem rostfreiem Stahl 1.4408
  • Schaltzeiten 1000 ms ein und 1000 ms aus
  • Mediumstemperatur -5 bis 100 °C
  • Medien bis 4000 mm²/s Viskosität

Einsatz

Freigegebene Medien: Druckluft nach ISO 8573-1:2010 [-:-:1], Wasser. Einbaulage beliebig. Lebensmitteltauglichkeit: siehe erweiterte Werkstoffinformation.

Technische Daten

MerkmalWert
TypVZQH-2H-6-S5S5-V4V4EPM-6
Festo-Teilenummer8187048
Konstruktiver AufbauQuetschventil
Betätigungsartmanuell
Dichtprinzipweich
Einbaulagebeliebig
BefestigungsartLeitungseinbau
Anschluss ArmaturClamp nach DIN 32676 Reihe A
Nennweite DN6

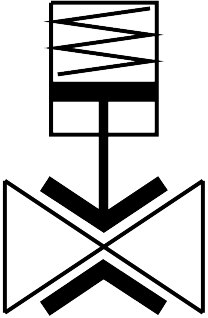

Ventilfunktion2/2 geschlossen monostabil
Strömungsrichtungreversibel
Mediumsdruck0 bis 6 bar
Nenndruck Armatur PN10
Berstdruck16 bar
Rückstellartmechanische Feder
Steuerartdirekt
MediumDruckluft nach ISO 8573-1:2010 [-:-:1], Wasser
Max. Viskosität4000 mm²/s
Mediumstemperatur-5 bis 100 °C
Umgebungstemperatur-5 bis 60 °C
Lagertemperatur6 bis 8 °C
Durchfluss Kv0,7 m³/h
Schaltzeit ein1000 ms
Schaltzeit aus1000 ms
Werkstoff-HinweisRoHS konform
LABS-KonformitätVDMA24364-Zone III
Werkstoff Gehäusehochlegierter Stahl rostfrei
Werkstoffnummer Gehäuse1.4408
Werkstoff Gehäusedeckelhochlegierter Stahl rostfrei
Werkstoffnummer Gehäusedeckel1.4404 / AISI 316L
Werkstoff DichtungenFPM, HNBR
Werkstoff AbsperrelementEPDM
Produktgewicht427 g
Lebensmitteltauglichkeitsiehe erweiterte Werkstoffinformation
Gewicht0,45 kg
HerstellerFesto
Hersteller-Nr.VZQH-2H-6-S5S5-V4V4EPM-6
EAN4052568631093
Zolltarifnummer84818073
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffEdelstahl 1.4408
Nennweite DN [mm]6
Nenndruck PN [bar]10
DichtmaterialFKM, HNBR
GehäusewerkstoffEdelstahl 1.4408
Funktion2/2 geschlossen monostabil
Medientemperatur [°C]-5 bis 100
NormDIN 32676
