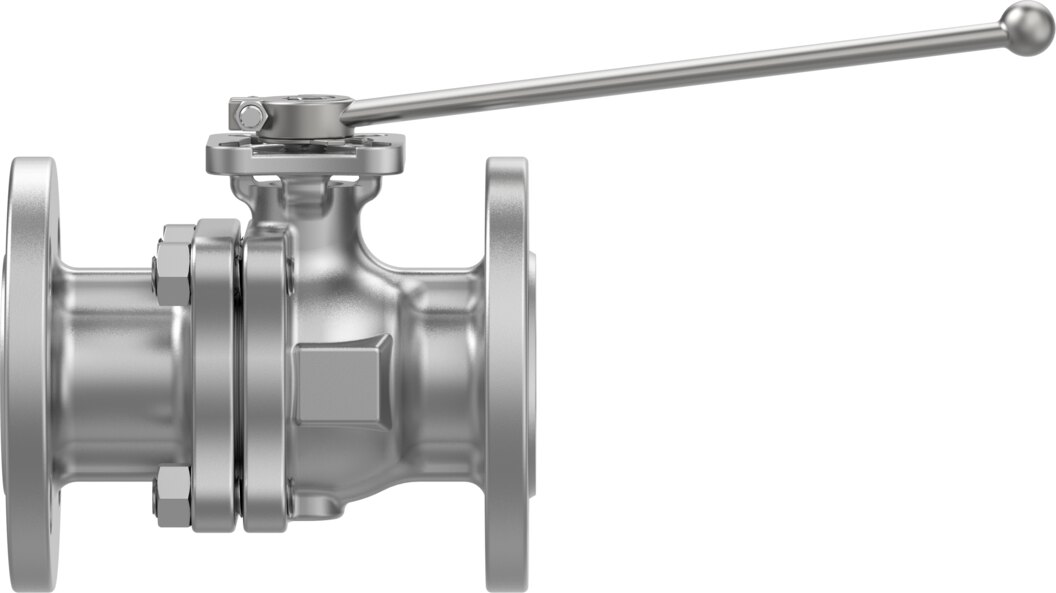

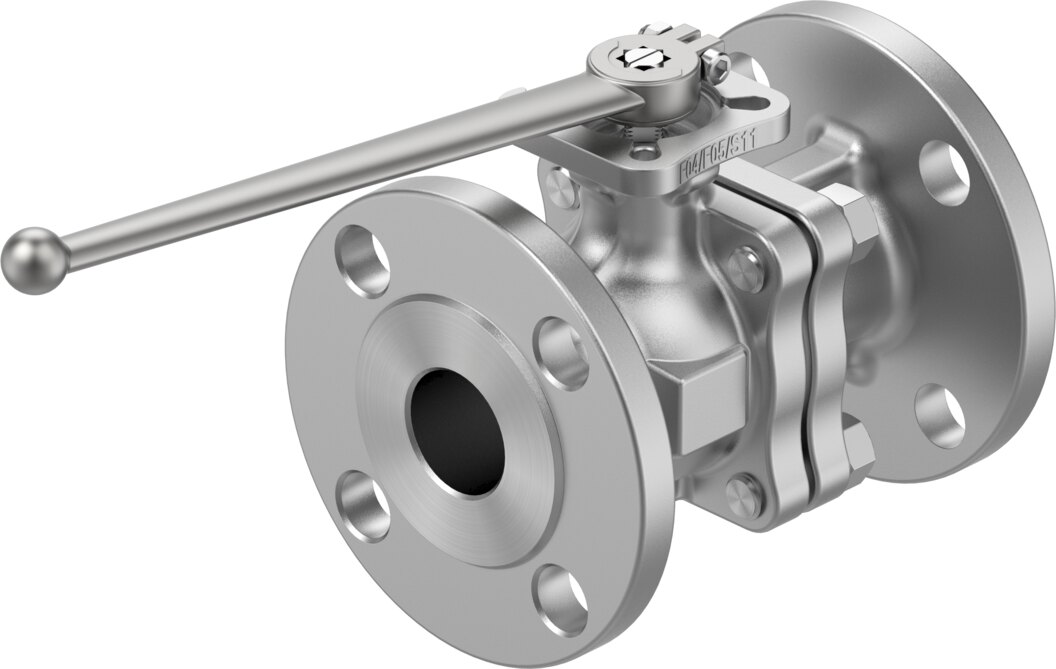

2-Wege-Kugelhahn Edelstahl Flansch ANSI Klasse 150 DN 32 PN 20 VZBF-11/4-P1-20-D-2-F0405-M-V15V15 - Festo 8097470

Festo ✓ Originalprodukt Neuware

Der 2-Wege-Kugelhahn VZBF-11/4-P1-20-D-2-F0405-M-V15V15 für Leitungen DN 32 hält Nenndruck PN 20 und ist mit Anschluss Flansch nach ANSI B16,5 Klasse 150 ausgeführt. Er nimmt über das Flanschbild F0405 nach ISO 5211 einen Schwenkantrieb auf, der Durchfluss liegt bei Kv 140 m³/h. Medien von -20 bis 200 °C.

Netto
233,62 €
zzgl. MwSt.
278,01 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8097470
Hersteller-Nr. VZBF-11/4-P1-20-D-2-F0405-M-V15V15
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Für Prozessleitungen DN 32 bis PN 20 liefert der 2-Wege-Kugelhahn VZBF-11/4-P1-20-D-2-F0405-M-V15V15 eine Absperrung mit Flansch nach ANSI B16,5 Klasse 150-Anschluss und Flansch nach ISO 5211. Kennwert für die Auslegung: Kv 140 m³/h.

Vorteile im Überblick

  • Durchfluss Kv 140 m³/h bei Nennweite DN 32
  • Armatur für Nenndruck PN 20
  • Gehäuse und Kugel aus Edelstahlguss 1.4408
  • Losbrechmoment 20 Nm bei Nenndruck als Basis für die Antriebsauslegung
  • Mediumstemperatur -20 bis 200 °C
  • Anschlussflansch F0405 nach ISO 5211 für den direkten Antriebsanbau

Einsatz

Freigegebene Medien: Dampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten. Die Einbaulage ist frei wählbar. Für explosionsgefährdete Bereiche der Zonen 1, 2, 21 und 22 (ATEX). Für die Automatisierung den Schwenkantrieb nach dem Losbrechmoment auslegen.

Technische Daten

MerkmalWert
TypVZBF-11/4-P1-20-D-2-F0405-M-V15V15
Festo-Teilenummer8097470
Konstruktiver Aufbau2-Wege-Kugelhahn
Betätigungsartmechanisch
Dichtprinzipweich
Einbaulagebeliebig
BefestigungsartLeitungseinbau
Anschluss ArmaturFlansch nach ANSI B16,5 Klasse 150
SchaltstellungsanzeigeSchlitzrichtung = Durchflussrichtung
FlanschbohrbildF0405
Innen-Ø30 mm
Nennweite DN32
Ventilfunktion2/2
Strömungsrichtungreversibel
Nenndruck Armatur PN20
Losbrechmoment bei Druckdifferenz Nenndruck Armatur PN20 Nm
Basierend auf NormISO 5211
MediumDampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten
Mediumstemperatur-20 bis 200 °C
Durchfluss Kv140 m³/h
Werkstoff-HinweisRoHS konform
LABS-KonformitätVDMA24364-Zone III
Werkstoff GehäuseEdelstahlguss
Werkstoffnummer Gehäuse1.4408
Werkstoff SitzdichtungPTFE, PTFE, modifiziert
Werkstoff DichtungenFPM, Grafit, PCTFE, PTFE
Werkstoff KugelEdelstahlguss
Werkstoffnummer Kugel1.4408
Werkstoff Wellehochlegierter Stahl rostfrei
Werkstoffnummer Welle1.4401
Produktgewicht3700 g
ZulassungAPI607, CRN
CE-Zeichen (siehe Konformitätserklärung)nach EU-Druckgeräte-Richtlinie
ExplosionsschutzZone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
Korrosionsbeständigkeitsklasse KBK4 - besonders starke Korrosionsbeanspruchung
HerstellerFesto
Hersteller-Nr.VZBF-11/4-P1-20-D-2-F0405-M-V15V15
EAN4052568453640
Zolltarifnummer84818081
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffEdelstahl 1.4408
Nennweite DN [mm]32
Nenndruck PN [bar]20
DichtmaterialFKM, PCTFE, PTFE, Grafit
GehäusewerkstoffEdelstahl 1.4408
Funktion2/2
Bauart2-Wege-Kugelhahn
Medientemperatur [°C]-20 bis 200
NormDIN EN ISO 5211
SerieVZBF
