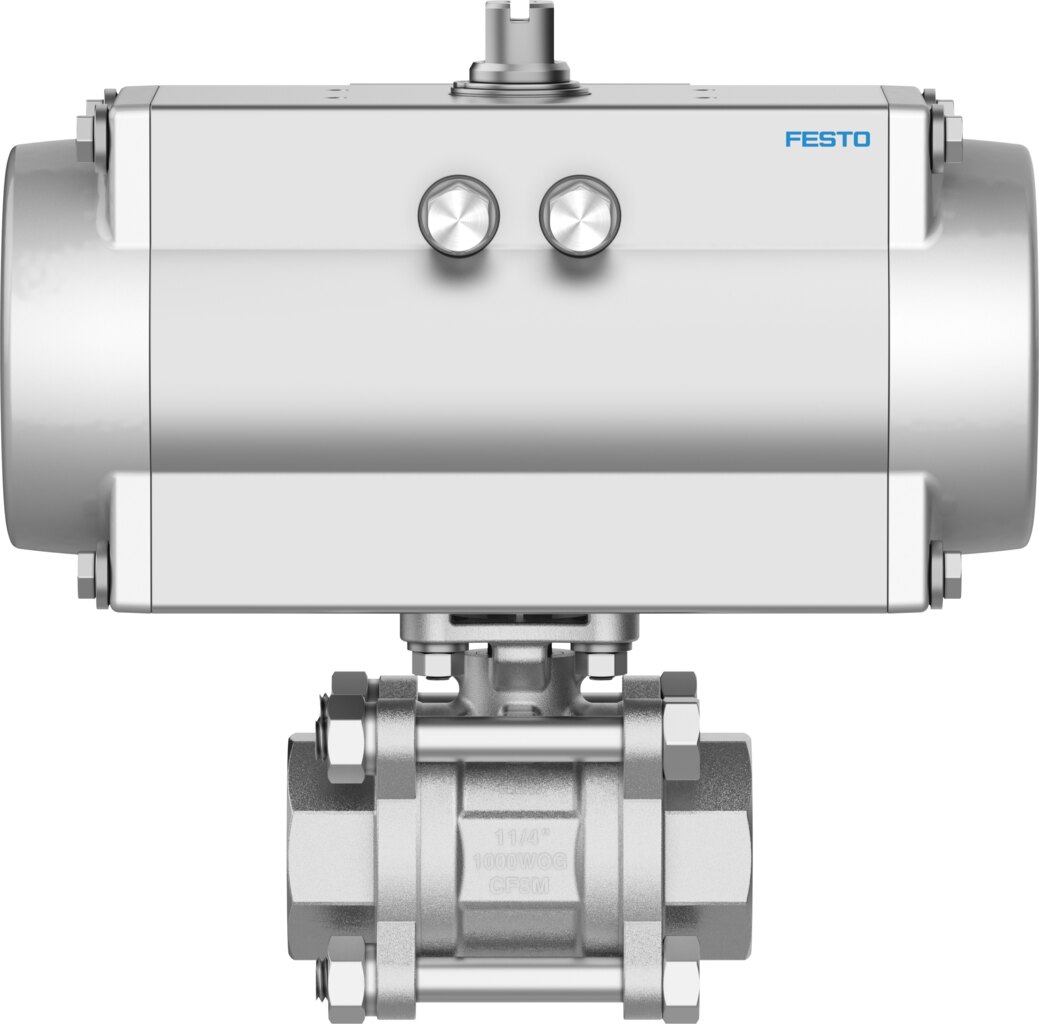

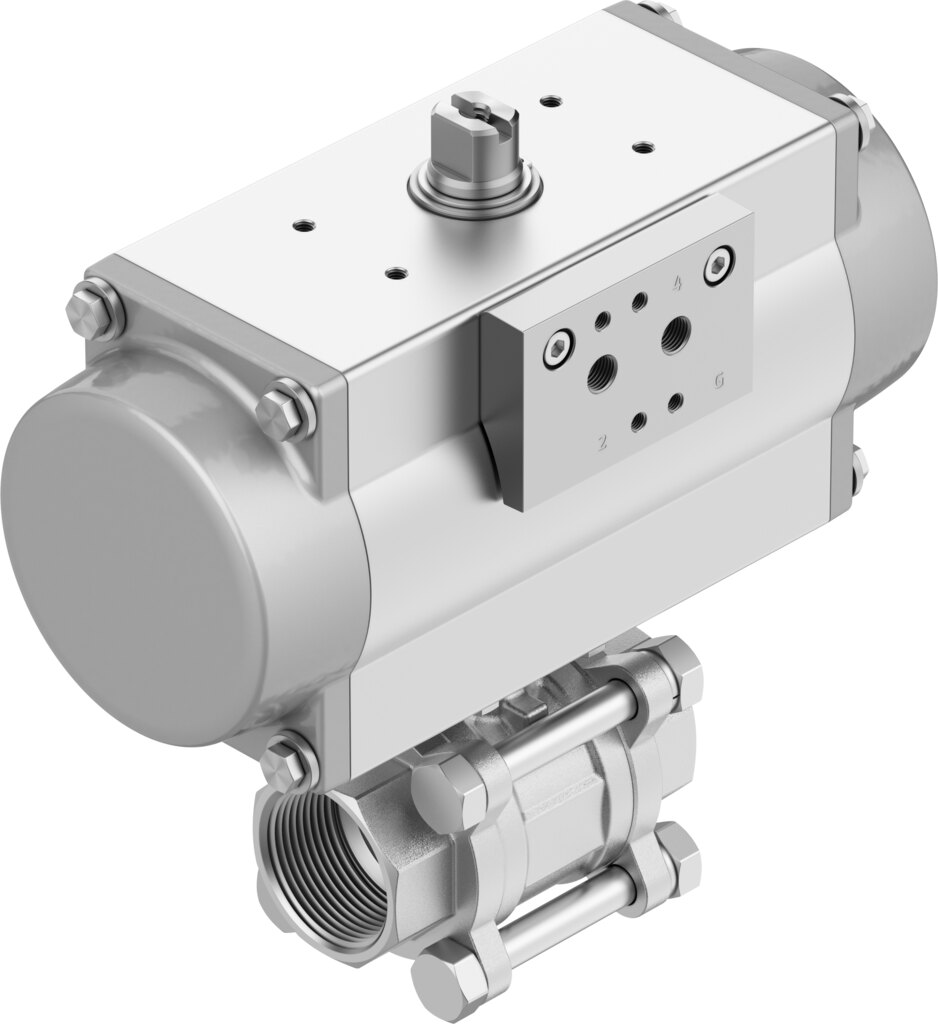

Kugelhahneinheit mit Schwenkantrieb Edelstahl 3 NPT DN 80 PN 63 VZBE-A-3-T-63-T-2-F0710-V15V16-PB300 - Festo 8191915

Festo ✓ Originalprodukt Neuware

Automatisiertes Absperren in Leitungen DN 80: die Kugelhahneinheit VZBE-A-3-T-63-T-2-F0710-V15V16-PB300 kombiniert Kugelhahn PN 63 und pneumatischen Schwenkantrieb. Anschluss 3 NPT, Gehäuse aus Edelstahlguss, Kv 995 m³/h. Antrieb für Betriebsdruck 5,5 bis 8 bar.

Netto
1.504,56 €
zzgl. MwSt.
1.790,43 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8191915
Hersteller-Nr. VZBE-A-3-T-63-T-2-F0710-V15V16-PB300
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Die Kugelhahneinheit VZBE-A-3-T-63-T-2-F0710-V15V16-PB300 bringt Kugelhahn und pneumatischen Schwenkantrieb als montierte Einheit in Leitungen DN 80 bis PN 63. Der Kv-Wert liegt bei 995 m³/h.

Das spricht für den Typ

  • Kv-Wert 995 m³/h in DN 80
  • Nenndruck PN 63 für das Armaturgehäuse
  • Mediumstemperatur -10 bis 200 °C
  • Schwenkantrieb für Betriebsdruck 5,5 bis 8 bar
  • Gehäuse aus Edelstahlguss 1.4408
  • Antriebsschnittstelle F0710 nach ISO 5211

Einsatz

Freigegebene Medien: Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser - kein Wasserdampf, neutrale Flüssigkeiten, weitere Durchflussmedien auf Anfrage. Die Einbaulage ist frei wählbar. Der VZBE-Typ 8191915 ist für ATEX-Zonen 1, 2, 21 und 22 zugelassen.

Technische Daten

MerkmalWert
TypVZBE-A-3-T-63-T-2-F0710-V15V16-PB300
Festo-Teilenummer8191915
Konstruktiver AufbauSchwenkantrieb
Betätigungsartpneumatisch
Dichtprinzipweich
Einbaulagebeliebig
BefestigungsartLeitungseinbau
Anschluss Armatur3 NPT
SchaltstellungsanzeigeSchlitzrichtung = Durchflussrichtung
FlanschbohrbildF0710
Nennweite DN80
Ventilfunktion2/2
Strömungsrichtungreversibel
Betriebsdruck5,5 bis 8 bar
Nenndruck Armatur PN63
Losbrechmoment bei Druckdifferenz Nenndruck Armatur PN103 Nm
Basierend auf NormISO 5211
MediumDruckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser - kein Wasserdampf, neutrale Flüssigkeiten, weitere Durchflussmedien auf Anfrage
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Mediumstemperatur-10 bis 200 °C
Durchfluss Kv995 m³/h
Max. Oberflächentemperatur Zusammenbau+105°C...+280°C, T4...T2
Explosionsgruppe ZusammenbauIIC, IIIC
Werkstoff-HinweisRoHS konform
LABS-KonformitätVDMA24364-Zone III
Werkstoff GehäuseEdelstahlguss
Werkstoffnummer Gehäuse1.4408
Werkstoff SitzdichtungPTFE
Werkstoff DichtungenFPM, PTFE
Werkstoff Kugelhochlegierter Stahl rostfrei
Werkstoffnummer Kugel1.4401
Werkstoff Wellehochlegierter Stahl rostfrei
Produktgewicht20185 g
ExplosionsschutzZone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
Ex-Umgebungstemperatur-10°C <= Ta <= +80°C
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
Gewicht22 kg
HerstellerFesto
Hersteller-Nr.VZBE-A-3-T-63-T-2-F0710-V15V16-PB300
EAN4052568715762
Zolltarifnummer84818081
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffEdelstahl 1.4408
GewindeNPT 3
Nennweite DN [mm]80
Nenndruck PN [bar]63
DichtmaterialFKM, PTFE
GehäusewerkstoffEdelstahl 1.4408
Funktion2/2
BauartSchwenkantrieb, 2-Wege-Kugelhahn
Medientemperatur [°C]-10 bis 200
NormDIN EN ISO 5211
SerieVZBE
