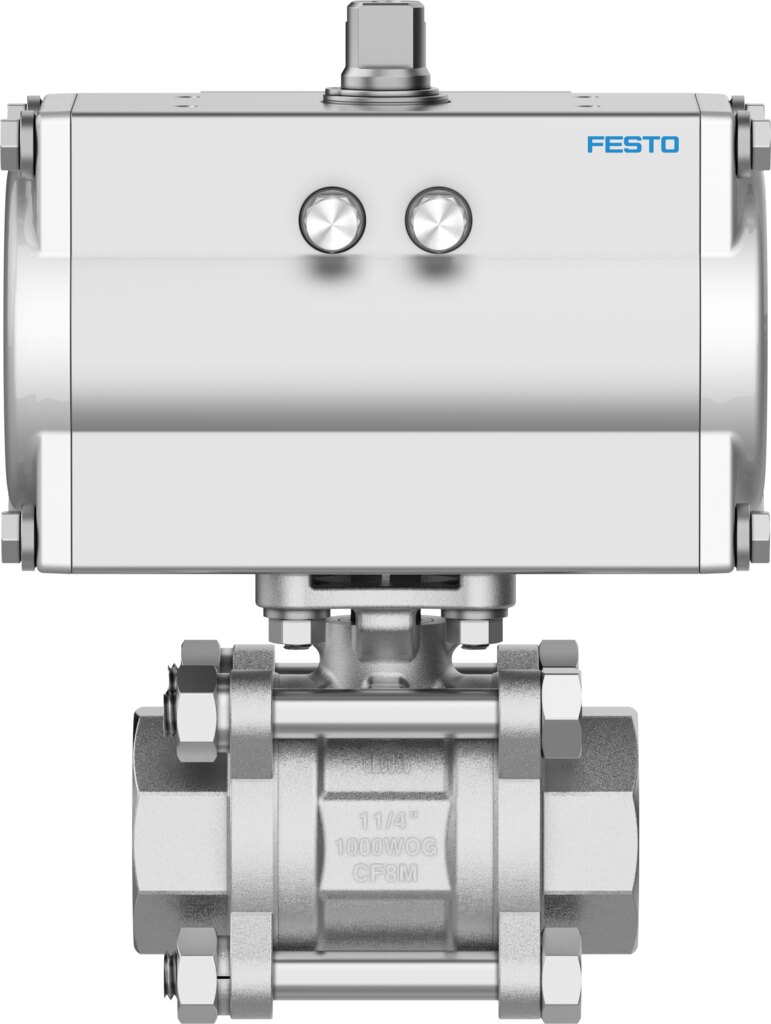

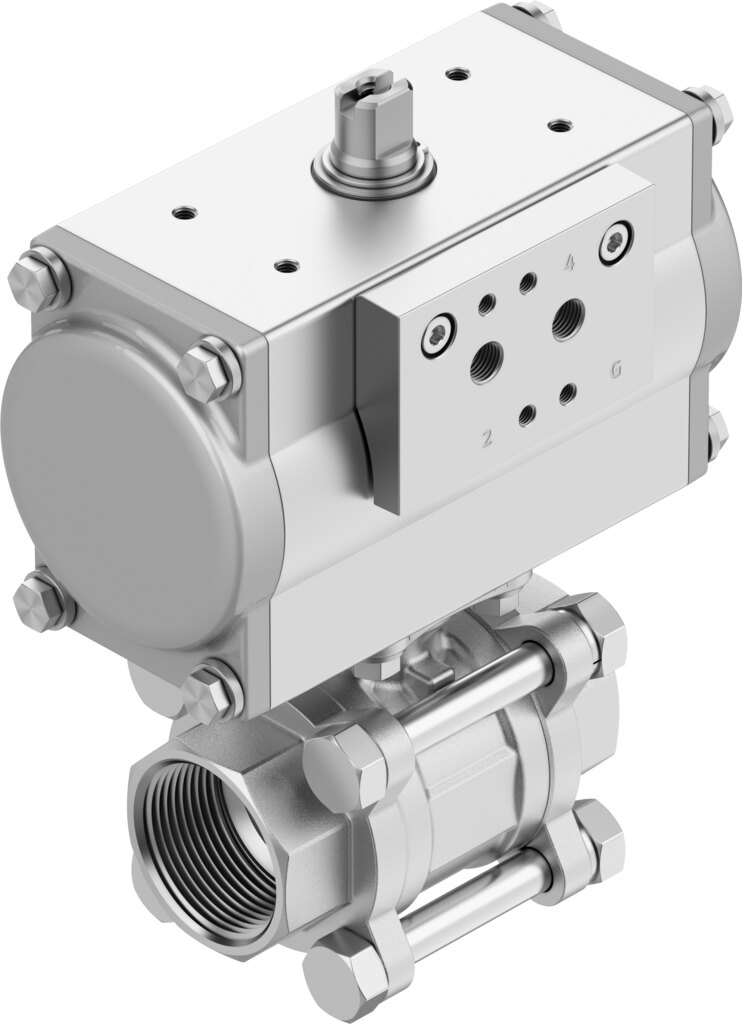

Kugelhahneinheit mit Schwenkantrieb Edelstahl 1/4 NPT DN 8 PN 63 VZBE-A-1/4-T-63-T-2-F0304-V15V15-PA10 - Festo 8191895
Kugelhahneinheit VZBE-A-1/4-T-63-T-2-F0304-V15V15-PA10 mit pneumatischem Schwenkantrieb für Leitungen DN 8 bis PN 63, betriebsfertig montiert. Anschluss 1/4 NPT, Gehäuse aus Edelstahlguss, Kv 19 m³/h. Antrieb für Betriebsdruck 5,5 bis 8 bar.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Wer Leitungen DN 8 fernbetätigt absperren will, erhält mit VZBE-A-1/4-T-63-T-2-F0304-V15V15-PA10 Armatur und Schwenkantrieb aus einer Hand, ausgelegt für PN 63. VZBE-A-1/4-T-63-T-2-F0304-V15V15-PA10 erreicht Kv 19 m³/h.
Das spricht für den Typ
- Kv-Wert 19 m³/h in DN 8
- Nenndruck PN 63 für das Armaturgehäuse
- Antriebsschnittstelle F0304 nach ISO 5211
- Schwenkantrieb für Betriebsdruck 5,5 bis 8 bar
- Gehäuse und Kugel aus Edelstahlguss 1.4408
- Mediumstemperatur -10 bis 200 °C
Einsatz
Als Medien nennt Festo für VZBE-A-1/4-T-63-T-2-F0304-V15V15-PA10: Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser - kein Wasserdampf, neutrale Flüssigkeiten, weitere Durchflussmedien auf Anfrage. Die Einbaulage ist frei wählbar. Einsatz auch in Ex-Bereichen, Zonen 1, 2, 21 und 22 nach ATEX.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | VZBE-A-1/4-T-63-T-2-F0304-V15V15-PA10 |
| Festo-Teilenummer | 8191895 |
| Konstruktiver Aufbau | Schwenkantrieb |
| Betätigungsart | pneumatisch |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Befestigungsart | Leitungseinbau |
| Anschluss Armatur | 1/4 NPT |
| Schaltstellungsanzeige | Schlitzrichtung = Durchflussrichtung |
| Flanschbohrbild | F0304 |
| Nennweite DN | 8 |
| Ventilfunktion | 2/2 |
| Strömungsrichtung | reversibel |
| Betriebsdruck | 5,5 bis 8 bar |
| Nenndruck Armatur PN | 63 |
| Losbrechmoment bei Druckdifferenz Nenndruck Armatur PN | 7 Nm |
| Basierend auf Norm | ISO 5211 |
| Medium | Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser - kein Wasserdampf, neutrale Flüssigkeiten, weitere Durchflussmedien auf Anfrage |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Mediumstemperatur | -10 bis 200 °C |
| Durchfluss Kv | 19 m³/h |
| Max. Oberflächentemperatur Zusammenbau | +105°C...+280°C, T4...T2 |
| Explosionsgruppe Zusammenbau | IIC, IIIC |
| Werkstoff-Hinweis | RoHS konform |
| LABS-Konformität | VDMA24364-Zone III |
| Werkstoff Gehäuse | Edelstahlguss |
| Werkstoffnummer Gehäuse | 1.4408 |
| Werkstoff Sitzdichtung | PTFE |
| Werkstoff Dichtungen | FPM, PTFE |
| Werkstoff Kugel | Edelstahlguss |
| Werkstoffnummer Kugel | 1.4408 |
| Werkstoff Welle | hochlegierter Stahl rostfrei |
| Produktgewicht | 1485 g |
| Explosionsschutz | Zone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX) |
| Ex-Umgebungstemperatur | -10°C <= Ta <= +80°C |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| Gewicht | 1,5 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VZBE-A-1/4-T-63-T-2-F0304-V15V15-PA10 |
| EAN | 4052568715564 |
| Zolltarifnummer | 84818081 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Edelstahl 1.4408 |
| Gewinde | NPT 1/4 |
| Nennweite DN [mm] | 8 |
| Nenndruck PN [bar] | 63 |
| Dichtmaterial | FKM, PTFE |
| Gehäusewerkstoff | Edelstahl 1.4408 |
| Funktion | 2/2 |
| Bauart | Schwenkantrieb, 2-Wege-Kugelhahn |
| Medientemperatur [°C] | -10 bis 200 |
| Norm | DIN EN ISO 5211 |
| Serie | VZBE |
