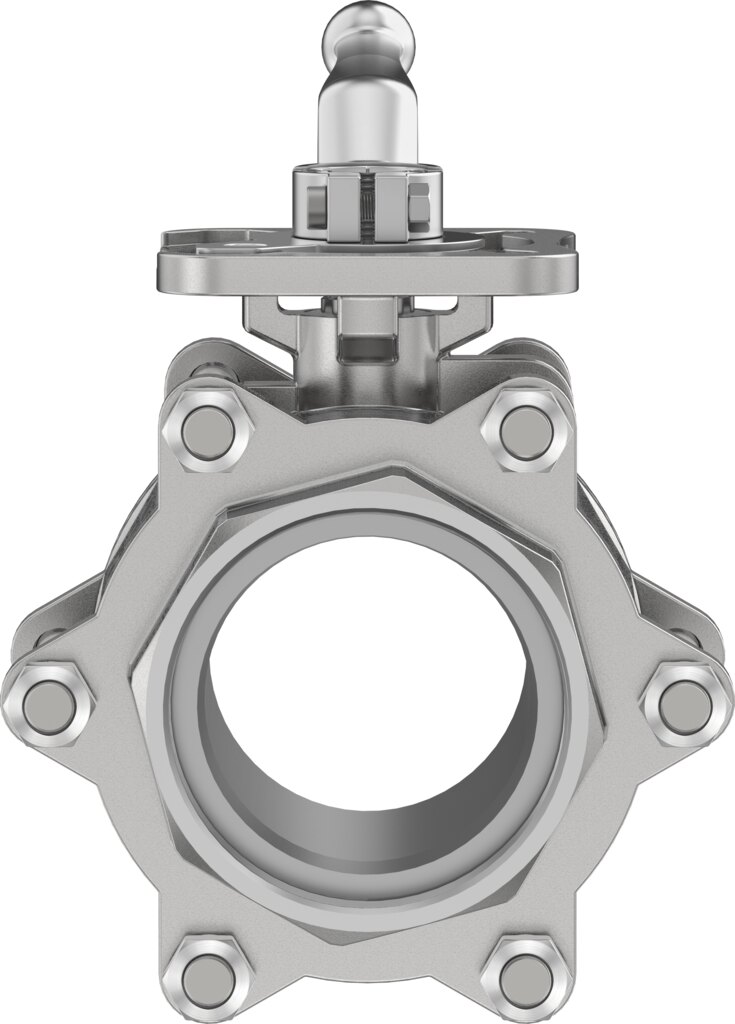

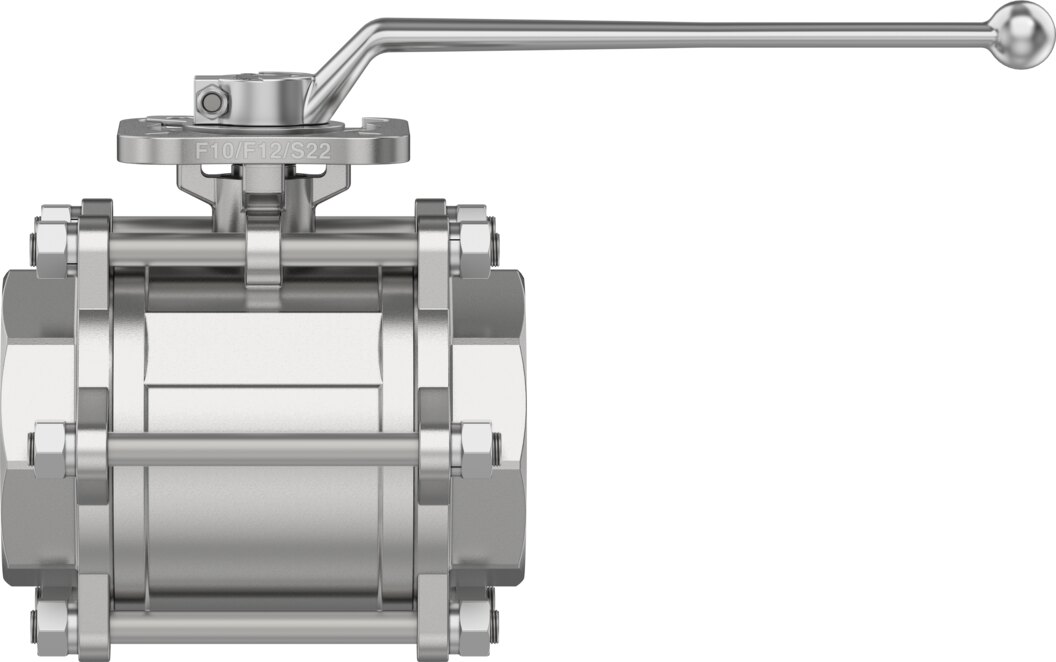

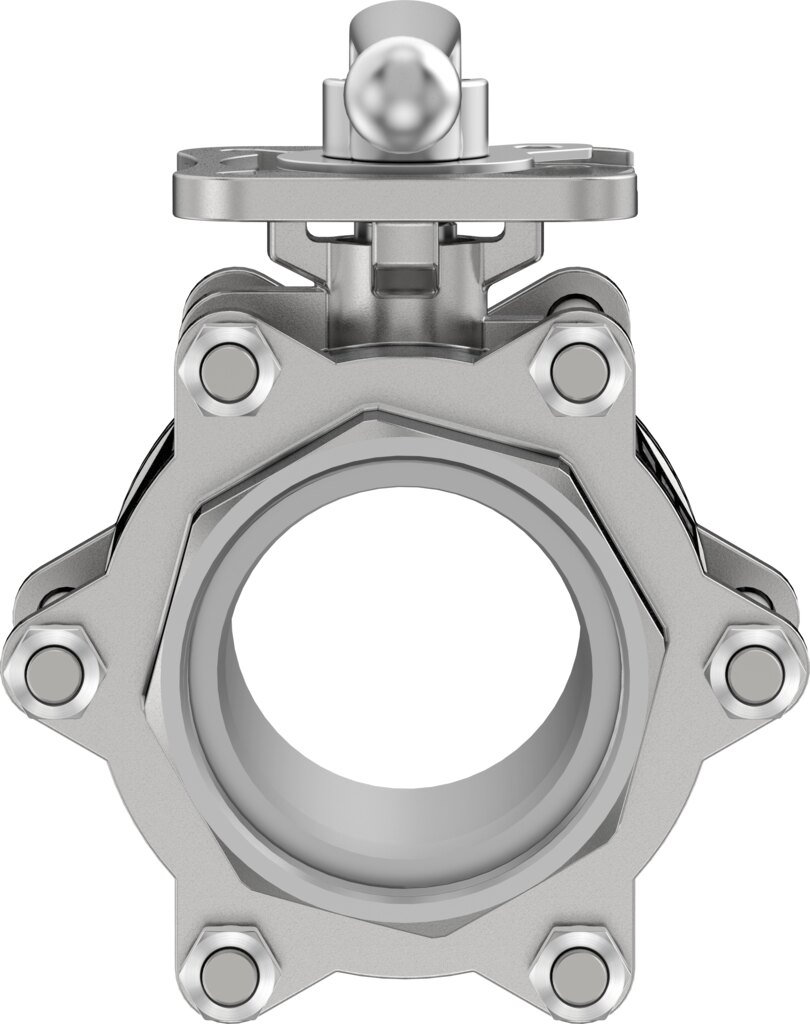

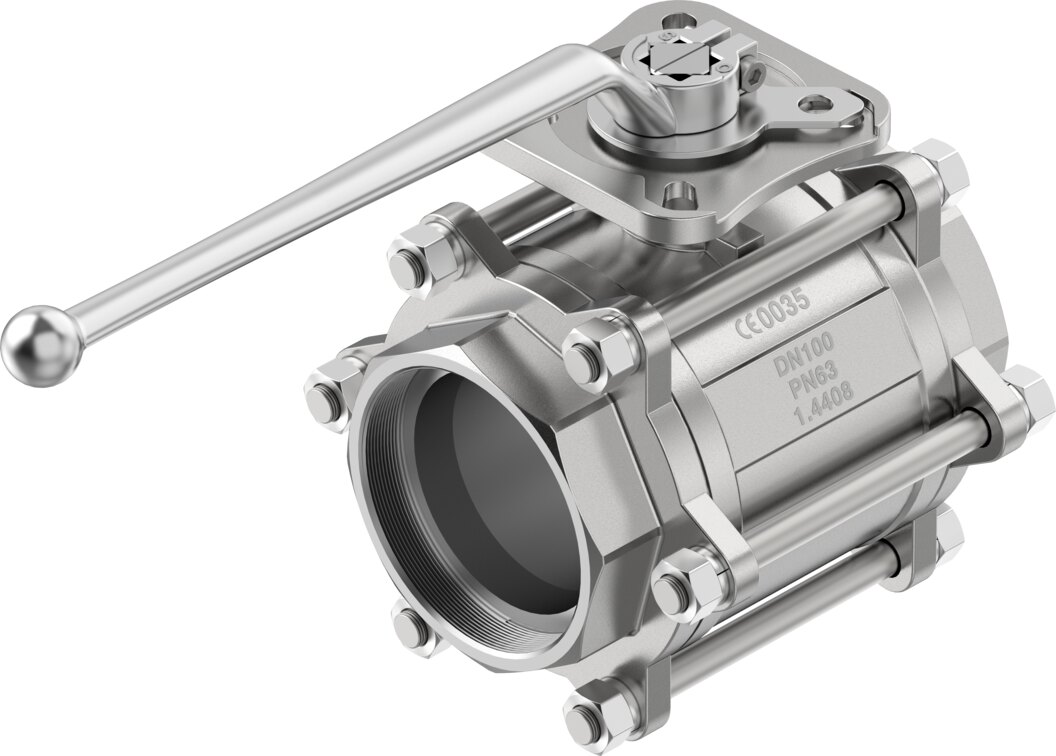

2-Wege-Kugelhahn mit Handhebel Edelstahl mit Schweißenden DN 100 PN 63 VZBE-4-WA-63-T-2-F1012-M-V15V15 - Festo 8089065
Absperren in Leitungen DN 100 bis PN 63: der 2-Wege-Kugelhahn VZBE-4-WA-63-T-2-F1012-M-V15V15 aus Edelstahlguss mit Anschluss Schweißende nach ASME B16,11. Er wird direkt von Hand über den Handhebel geschaltet, der Durchfluss liegt bei Kv 1637 m³/h. Medien von -20 bis 200 °C.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Für Prozessleitungen DN 100 bis PN 63 liefert der 2-Wege-Kugelhahn VZBE-4-WA-63-T-2-F1012-M-V15V15 eine Absperrung mit Schweißende nach ASME B16,11-Anschluss und Handhebel. Kennwert für die Auslegung: Kv 1637 m³/h.
Vorteile im Überblick
- Durchfluss Kv 1637 m³/h bei Nennweite DN 100
- Nenndruck PN 63 für das Armaturgehäuse
- Gehäuse und Kugel aus Edelstahlguss 1.4408/CF8M
- Medien von -20 bis 200 °C
- Losbrechmoment 138 Nm bei Nenndruck als Basis für die Antriebsauslegung
- Flanschbild F10, F12 nach ISO 5211, Schwenkantrieb direkt montierbar
Einsatz
Als Medien nennt Festo für VZBE-4-WA-63-T-2-F1012-M-V15V15: Dampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten. Einbaulage beliebig. Der VZBE-Typ 8089065 ist für ATEX-Zonen 1, 2, 21 und 22 zugelassen.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | VZBE-4-WA-63-T-2-F1012-M-V15V15 |
| Festo-Teilenummer | 8089065 |
| Konstruktiver Aufbau | 2-Wege-Kugelhahn mit Handhebel |
| Betätigungsart | mechanisch |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Befestigungsart | Leitungseinbau |
| Anschluss Armatur | Schweißende nach ASME B16,11 |
| Schaltstellungsanzeige | Schlitzrichtung = Durchflussrichtung |
| Flanschbohrbild | F10, F12 |
| Innen-Ø | 96 mm |
| Nennweite DN | 100 |
| Ventilfunktion | 2/2 |
| Strömungsrichtung | reversibel |
| Nenndruck Armatur PN | 63 |
| Losbrechmoment bei Druckdifferenz Nenndruck Armatur PN | 138 Nm |
| Basierend auf Norm | ISO 5211 |
| Medium | Dampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten |
| Mediumstemperatur | -20 bis 200 °C |
| Durchfluss Kv | 1637 m³/h |
| Werkstoff-Hinweis | RoHS konform |
| LABS-Konformität | VDMA24364-Zone III |
| Werkstoff Gehäuse | Edelstahlguss |
| Werkstoffnummer Gehäuse | 1.4408/CF8M |
| Werkstoff Sitzdichtung | PTFE, modifiziert |
| Werkstoff Dichtungen | FPM, PTFE |
| Werkstoff Kugel | Edelstahlguss |
| Werkstoffnummer Kugel | 1.4408/CF8M |
| Werkstoff Welle | hochlegierter Stahl rostfrei |
| Werkstoffnummer Welle | 1.4401 |
| Produktgewicht | 19900 g |
| Zulassung | CRN |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-Druckgeräte-Richtlinie |
| Explosionsschutz | Zone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX) |
| Korrosionsbeständigkeitsklasse KBK | 4 - besonders starke Korrosionsbeanspruchung |
| Hersteller | Festo |
| Hersteller-Nr. | VZBE-4-WA-63-T-2-F1012-M-V15V15 |
| EAN | 4052568458133 |
| Zolltarifnummer | 84818081 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Edelstahl 1.4408 |
| Nennweite DN [mm] | 100 |
| Nenndruck PN [bar] | 63 |
| Dichtmaterial | FKM, PTFE |
| Gehäusewerkstoff | Edelstahl 1.4408 |
| Funktion | 2/2 |
| Bauart | 2-Wege-Kugelhahn mit Handhebel |
| Medientemperatur [°C] | -20 bis 200 |
| Norm | DIN EN ISO 5211 |
| Serie | VZBE |
