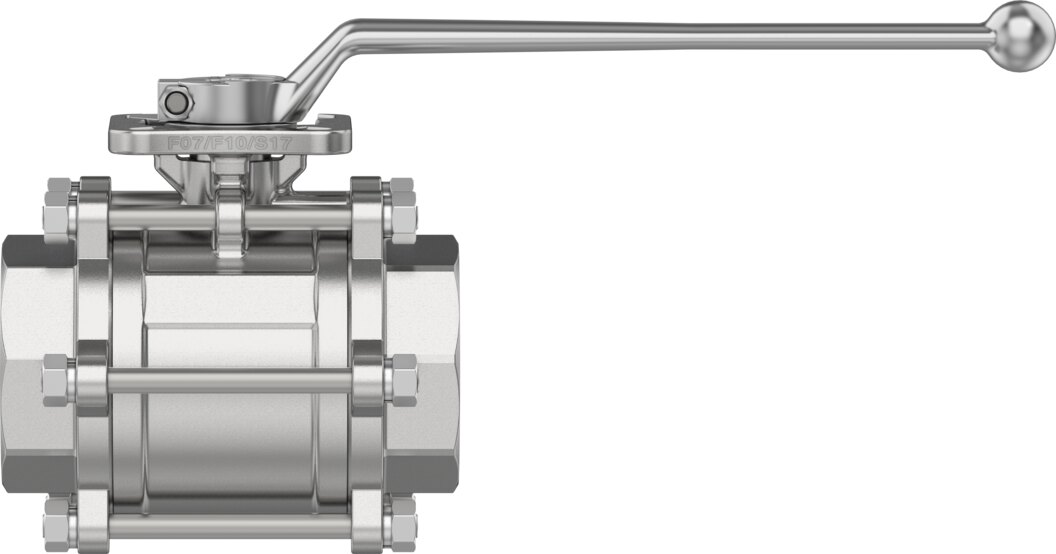

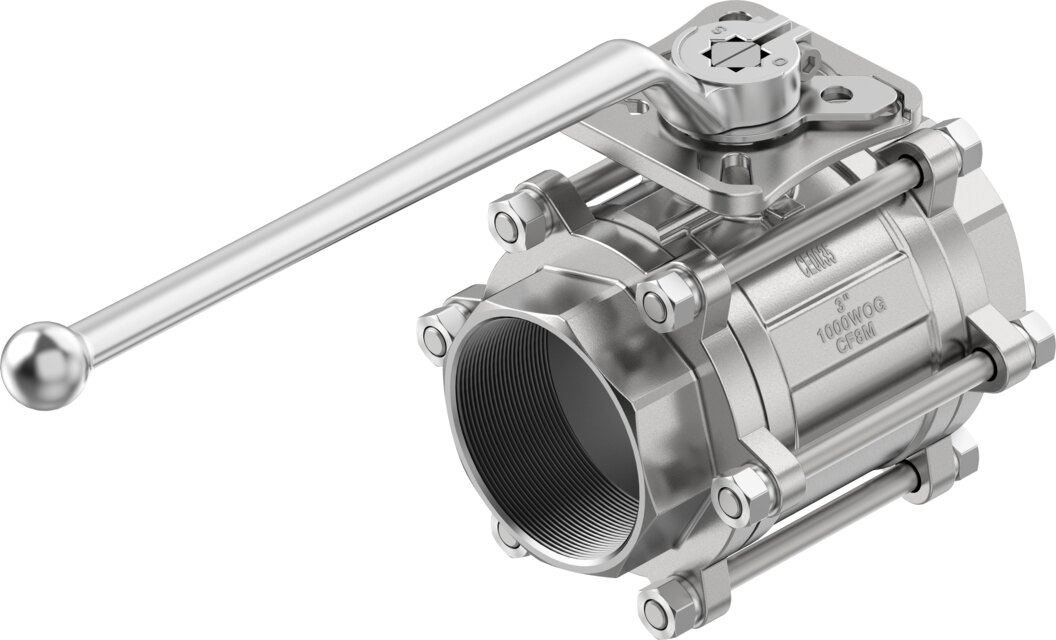

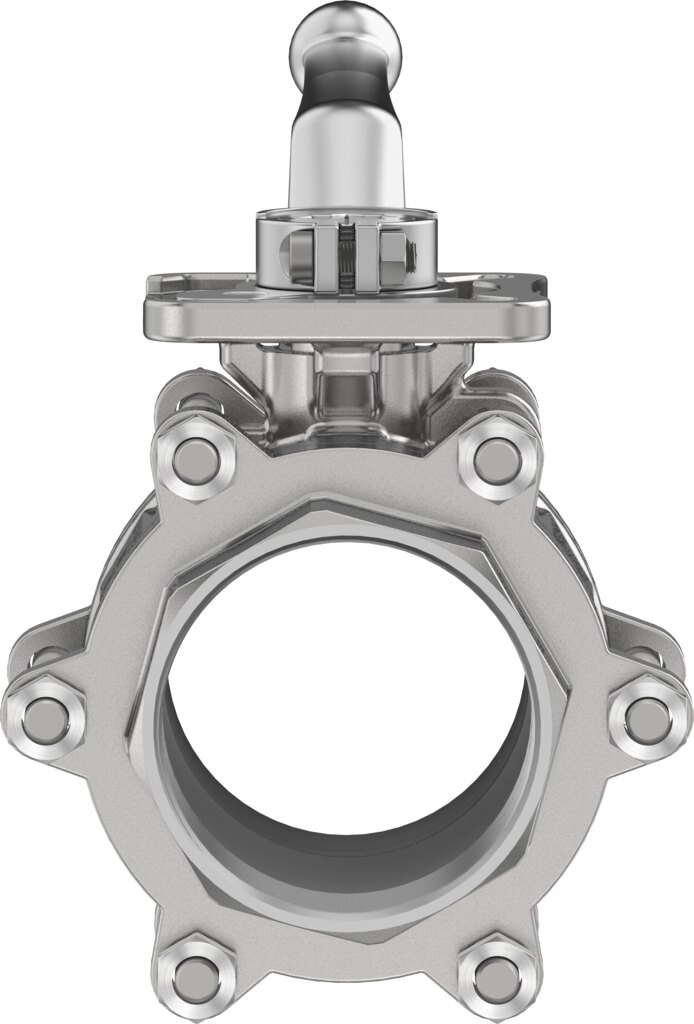

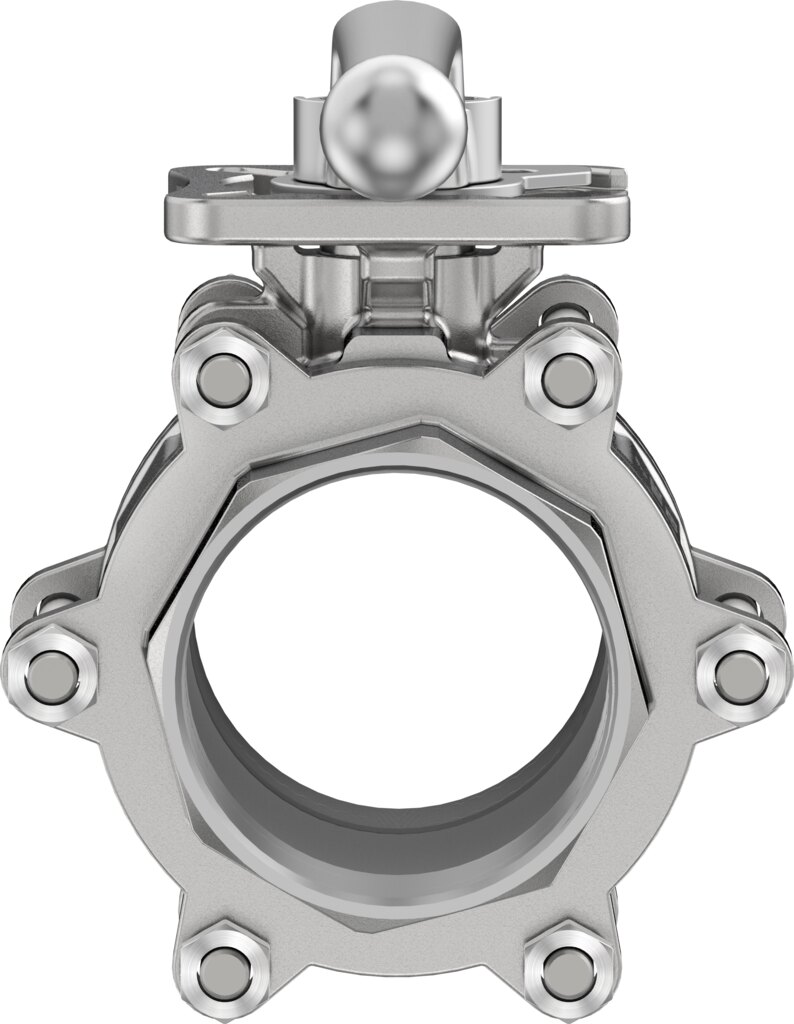

2-Wege-Kugelhahn mit Handhebel Edelstahl mit Schweißenden DN 80 PN 63 VZBE-3-WA-63-T-2-F0710-M-V15V15 - Festo 8089064

Festo ✓ Originalprodukt Neuware

Der 2-Wege-Kugelhahn VZBE-3-WA-63-T-2-F0710-M-V15V15 für Leitungen DN 80 hält Nenndruck PN 63 und ist mit Anschluss Schweißende nach ASME B16,11 ausgeführt. Er wird direkt von Hand über den Handhebel geschaltet, der Durchfluss liegt bei Kv 995 m³/h. Medien von -20 bis 200 °C.

Netto
681,56 €
zzgl. MwSt.
811,06 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8089064
Hersteller-Nr. VZBE-3-WA-63-T-2-F0710-M-V15V15
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Für Prozessleitungen DN 80 bis PN 63 liefert der 2-Wege-Kugelhahn VZBE-3-WA-63-T-2-F0710-M-V15V15 eine Absperrung mit Schweißende nach ASME B16,11-Anschluss und Handhebel. Der Durchfluss beträgt Kv 995 m³/h.

Vorteile

  • Durchfluss Kv 995 m³/h bei Nennweite DN 80
  • Armatur für Nenndruck PN 63
  • Anschlussflansch F07, F10 nach ISO 5211 für den direkten Antriebsanbau
  • Gehäuse und Kugel aus Edelstahlguss 1.4408/CF8M
  • Losbrechmoment 103 Nm bei Nenndruck als Basis für die Antriebsauslegung
  • Medien von -20 bis 200 °C

Einsatz

Geeignet für Dampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten. Die Einbaulage ist frei wählbar. Der VZBE-Typ 8089064 ist für ATEX-Zonen 1, 2, 21 und 22 zugelassen.

Technische Daten

MerkmalWert
TypVZBE-3-WA-63-T-2-F0710-M-V15V15
Festo-Teilenummer8089064
Konstruktiver Aufbau2-Wege-Kugelhahn mit Handhebel
Betätigungsartmechanisch
Dichtprinzipweich
Einbaulagebeliebig
BefestigungsartLeitungseinbau
Anschluss ArmaturSchweißende nach ASME B16,11
SchaltstellungsanzeigeSchlitzrichtung = Durchflussrichtung
FlanschbohrbildF07, F10
Innen-Ø76 mm
Nennweite DN80
Ventilfunktion2/2
Strömungsrichtungreversibel
Nenndruck Armatur PN63
Losbrechmoment bei Druckdifferenz Nenndruck Armatur PN103 Nm
Basierend auf NormISO 5211
MediumDampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten
Mediumstemperatur-20 bis 200 °C
Durchfluss Kv995 m³/h
Werkstoff-HinweisRoHS konform
LABS-KonformitätVDMA24364-Zone III
Werkstoff GehäuseEdelstahlguss
Werkstoffnummer Gehäuse1.4408/CF8M
Werkstoff SitzdichtungPTFE, modifiziert
Werkstoff DichtungenFPM, PTFE
Werkstoff KugelEdelstahlguss
Werkstoffnummer Kugel1.4408/CF8M
Werkstoff Wellehochlegierter Stahl rostfrei
Werkstoffnummer Welle1.4401
Produktgewicht10300 g
ZulassungCRN
CE-Zeichen (siehe Konformitätserklärung)nach EU-Druckgeräte-Richtlinie
ExplosionsschutzZone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
Korrosionsbeständigkeitsklasse KBK4 - besonders starke Korrosionsbeanspruchung
HerstellerFesto
Hersteller-Nr.VZBE-3-WA-63-T-2-F0710-M-V15V15
EAN4052568458126
Zolltarifnummer84818081
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffEdelstahl 1.4408
Nennweite DN [mm]80
Nenndruck PN [bar]63
DichtmaterialFKM, PTFE
GehäusewerkstoffEdelstahl 1.4408
Funktion2/2
Bauart2-Wege-Kugelhahn mit Handhebel
Medientemperatur [°C]-20 bis 200
NormDIN EN ISO 5211
SerieVZBE
