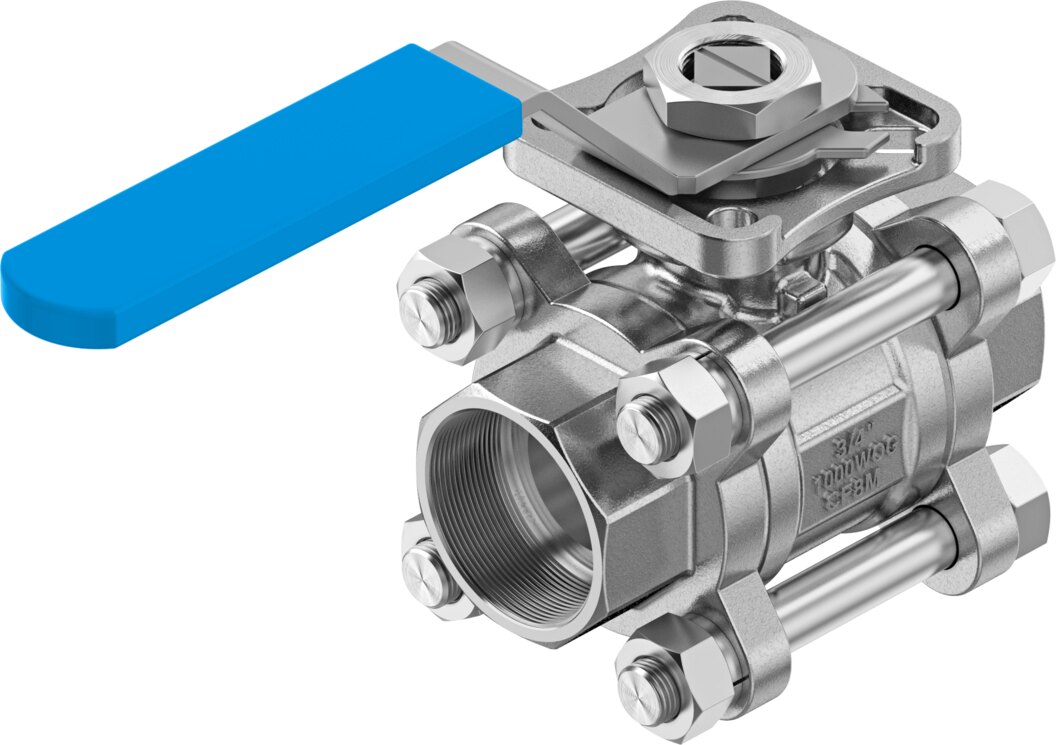

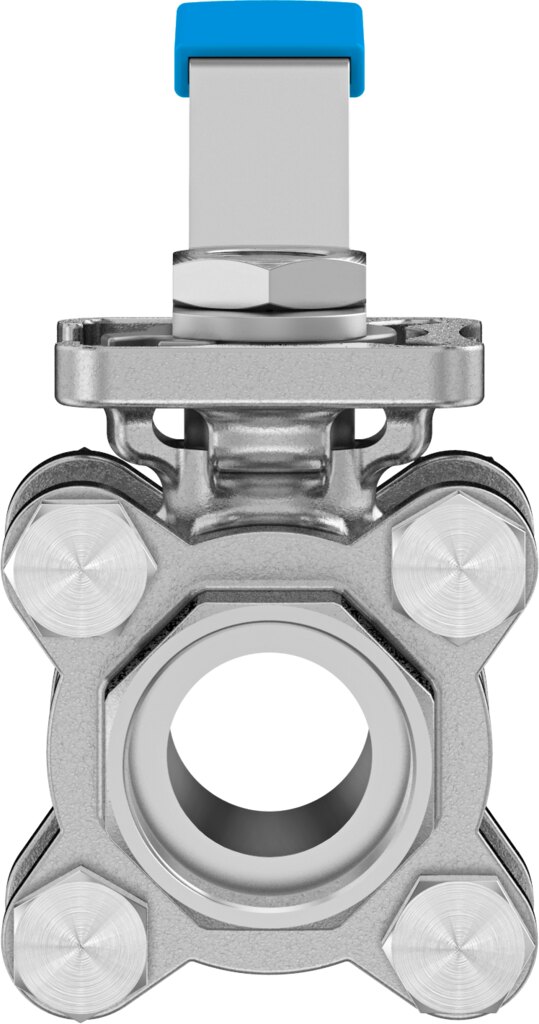

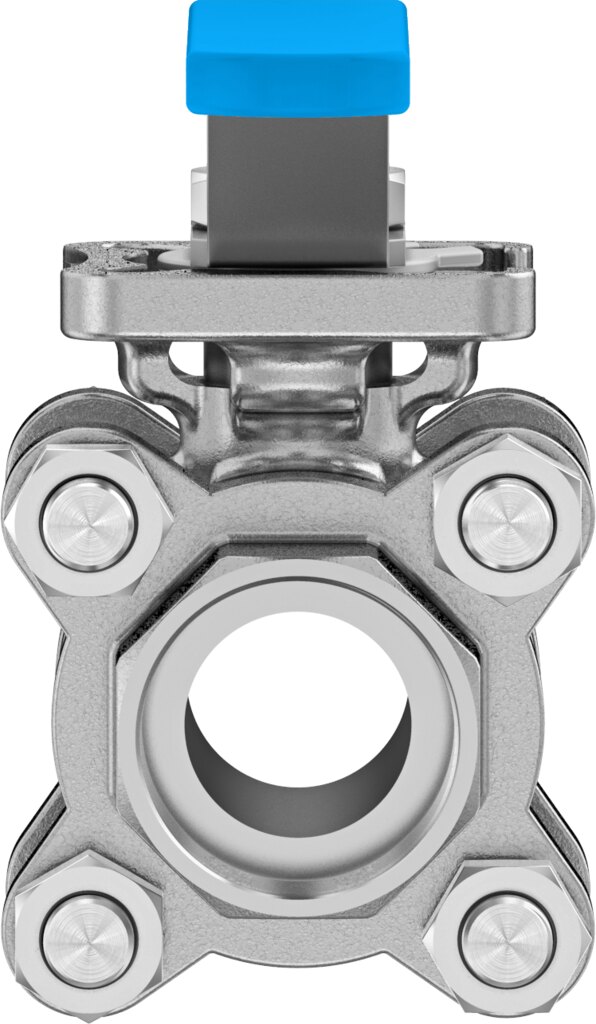

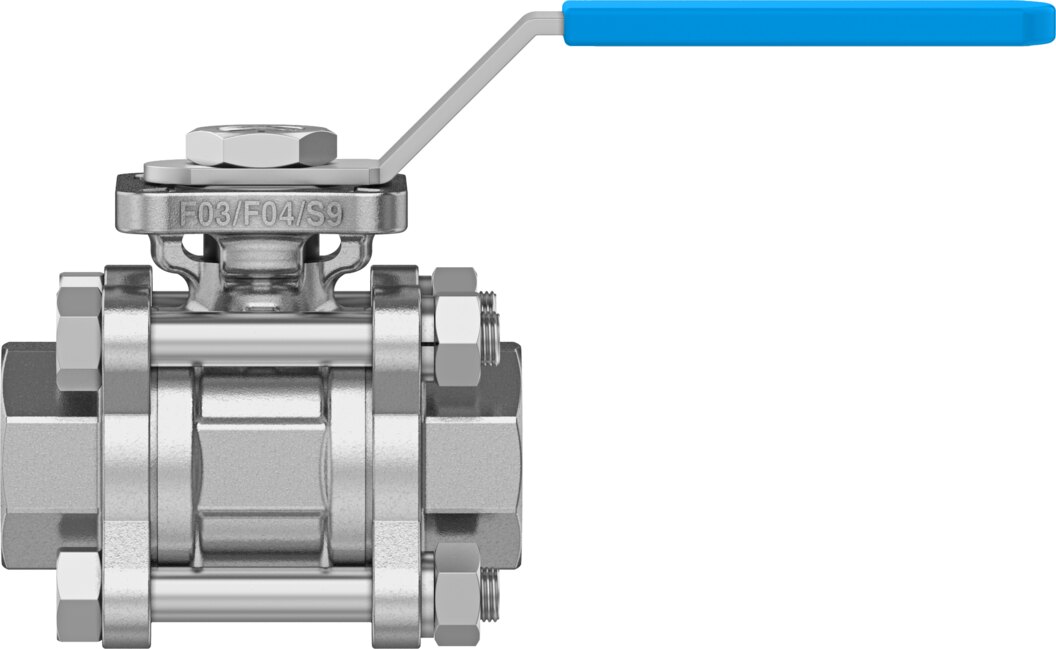

2-Wege-Kugelhahn mit Handhebel Edelstahl mit Schweißenden DN 20 PN 63 VZBE-3/4-WA-63-T-2-F0304-M-V15V15 - Festo 8089058
Der 2-Wege-Kugelhahn VZBE-3/4-WA-63-T-2-F0304-M-V15V15 für Leitungen DN 20 hält Nenndruck PN 63 und ist mit Anschluss Schweißende nach ASME B16,11 ausgeführt. Er wird direkt von Hand über den Handhebel geschaltet, der Durchfluss liegt bei Kv 59 m³/h. Medien von -20 bis 200 °C.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Für Prozessleitungen DN 20 bis PN 63 liefert der 2-Wege-Kugelhahn VZBE-3/4-WA-63-T-2-F0304-M-V15V15 eine Absperrung mit Schweißende nach ASME B16,11-Anschluss und Handhebel. Der Durchfluss beträgt Kv 59 m³/h.
Vorteile im Überblick
- Durchfluss Kv 59 m³/h bei Nennweite DN 20
- Nenndruck PN 63 für das Armaturgehäuse
- Losbrechmoment 9 Nm bei Nenndruck als Basis für die Antriebsauslegung
- Anschlussflansch F03, F04 nach ISO 5211 für den direkten Antriebsanbau
- Mediumstemperatur -20 bis 200 °C
- Gehäuse und Kugel aus Edelstahlguss 1.4408/CF8M
Einsatz
Als Medien nennt Festo für VZBE-3/4-WA-63-T-2-F0304-M-V15V15: Dampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten. Einbaulage beliebig. ATEX-Explosionsschutz: Zonen 1, 2, 21 und 22.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | VZBE-3/4-WA-63-T-2-F0304-M-V15V15 |
| Festo-Teilenummer | 8089058 |
| Konstruktiver Aufbau | 2-Wege-Kugelhahn mit Handhebel |
| Betätigungsart | mechanisch |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Befestigungsart | Leitungseinbau |
| Anschluss Armatur | Schweißende nach ASME B16,11 |
| Schaltstellungsanzeige | Schlitzrichtung = Durchflussrichtung |
| Flanschbohrbild | F03, F04 |
| Innen-Ø | 20 mm |
| Nennweite DN | 20 |
| Ventilfunktion | 2/2 |
| Strömungsrichtung | reversibel |
| Nenndruck Armatur PN | 63 |
| Losbrechmoment bei Druckdifferenz Nenndruck Armatur PN | 9 Nm |
| Basierend auf Norm | ISO 5211 |
| Medium | Dampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten |
| Mediumstemperatur | -20 bis 200 °C |
| Durchfluss Kv | 59 m³/h |
| Werkstoff-Hinweis | RoHS konform |
| LABS-Konformität | VDMA24364-Zone III |
| Werkstoff Gehäuse | Edelstahlguss |
| Werkstoffnummer Gehäuse | 1.4408/CF8M |
| Werkstoff Sitzdichtung | PTFE, modifiziert |
| Werkstoff Dichtungen | FPM, PTFE |
| Werkstoff Kugel | Edelstahlguss |
| Werkstoffnummer Kugel | 1.4408/CF8M |
| Werkstoff Welle | hochlegierter Stahl rostfrei |
| Werkstoffnummer Welle | 1.4401 |
| Produktgewicht | 700 g |
| Zulassung | CRN |
| Explosionsschutz | Zone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX) |
| Korrosionsbeständigkeitsklasse KBK | 4 - besonders starke Korrosionsbeanspruchung |
| Hersteller | Festo |
| Hersteller-Nr. | VZBE-3/4-WA-63-T-2-F0304-M-V15V15 |
| EAN | 4052568458065 |
| Zolltarifnummer | 84818081 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Edelstahl 1.4408 |
| Nennweite DN [mm] | 20 |
| Nenndruck PN [bar] | 63 |
| Dichtmaterial | FKM, PTFE |
| Gehäusewerkstoff | Edelstahl 1.4408 |
| Funktion | 2/2 |
| Bauart | 2-Wege-Kugelhahn mit Handhebel |
| Medientemperatur [°C] | -20 bis 200 |
| Norm | DIN EN ISO 5211 |
| Serie | VZBE |
