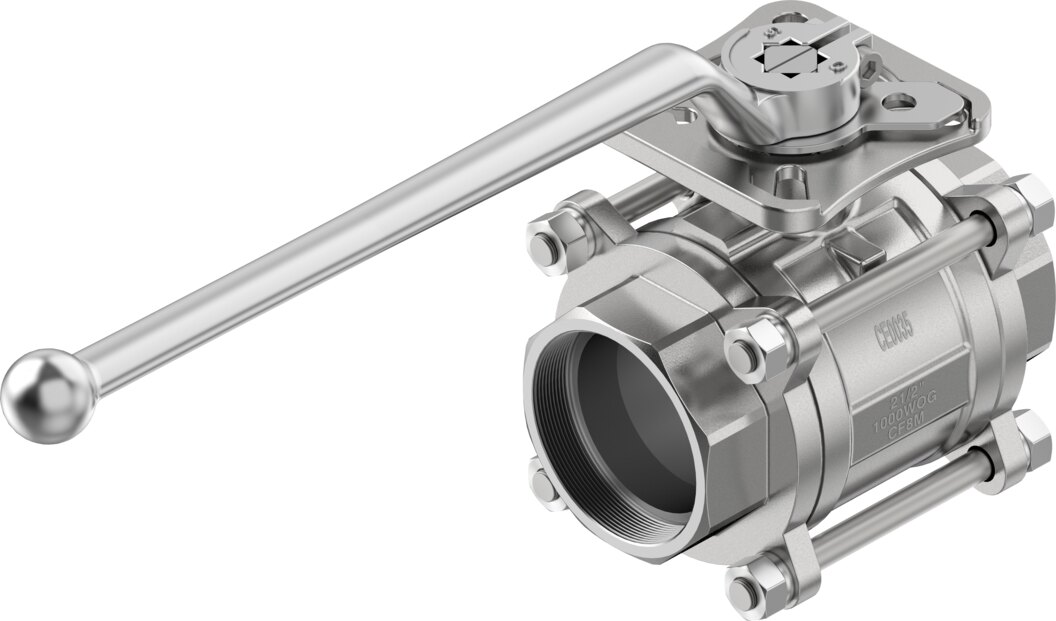

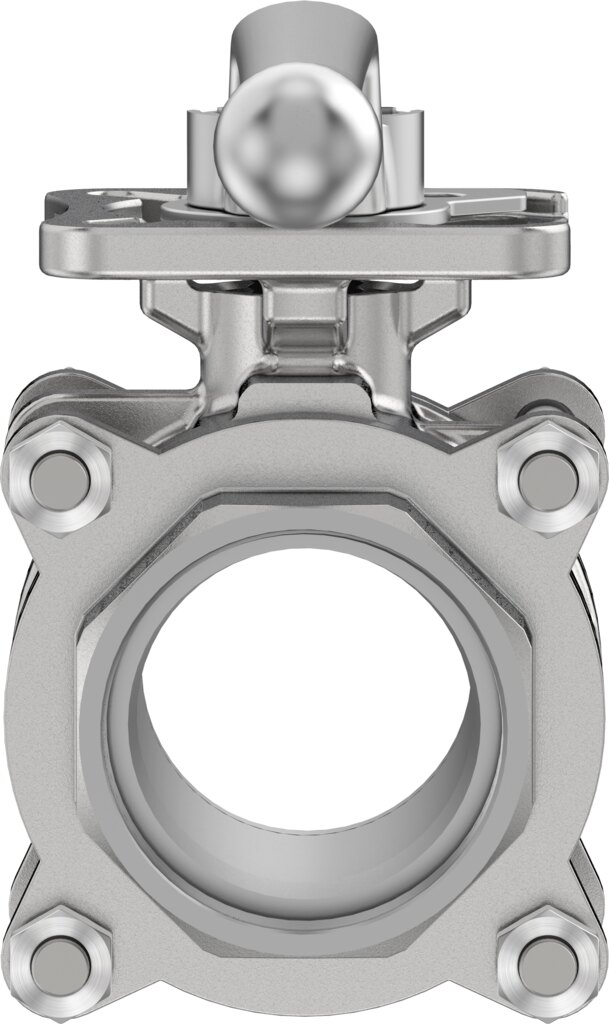

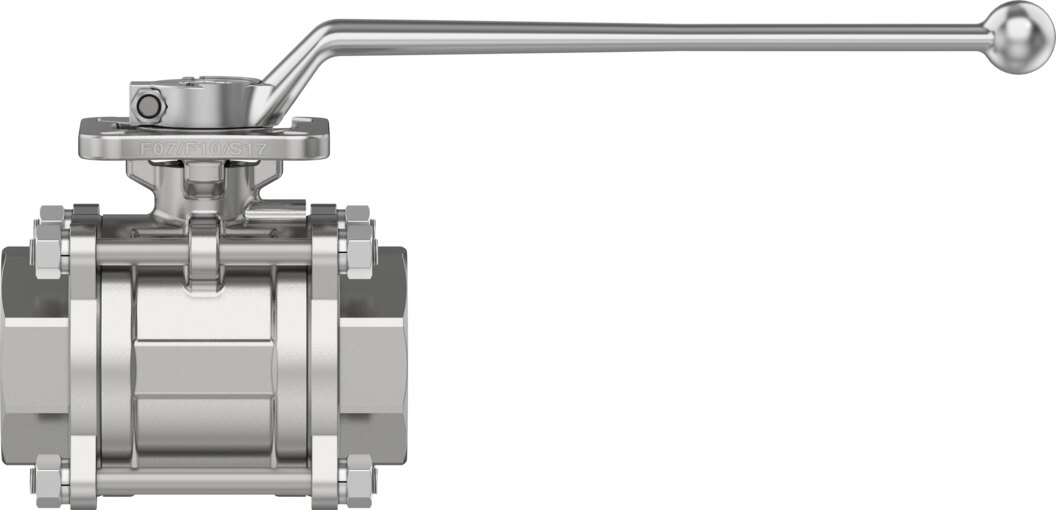

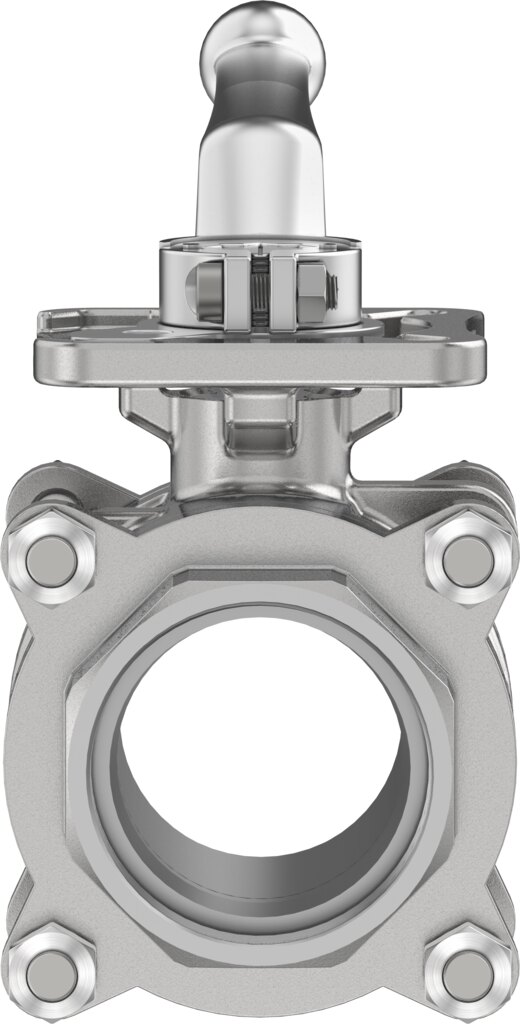

2-Wege-Kugelhahn mit Handhebel Edelstahl mit Schweißenden DN 65 PN 63 VZBE-21/2-WA-63-T-2-F0710-M-V15V15 - Festo 8089063
Der 2-Wege-Kugelhahn VZBE-21/2-WA-63-T-2-F0710-M-V15V15 für Leitungen DN 65 hält Nenndruck PN 63 und ist mit Anschluss Schweißende nach ASME B16,11 ausgeführt. Er wird direkt von Hand über den Handhebel geschaltet, der Durchfluss liegt bei Kv 684 m³/h. Medien von -20 bis 200 °C.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Für Prozessleitungen DN 65 bis PN 63 liefert der 2-Wege-Kugelhahn VZBE-21/2-WA-63-T-2-F0710-M-V15V15 eine Absperrung mit Schweißende nach ASME B16,11-Anschluss und Handhebel. Der Durchfluss beträgt Kv 684 m³/h.
Das spricht für den Typ
- Kv-Wert 684 m³/h in DN 65
- Armatur für Nenndruck PN 63
- Gehäuse und Kugel aus Edelstahlguss 1.4408/CF8M
- Mediumstemperatur -20 bis 200 °C
- Anschlussflansch F07, F10 nach ISO 5211 für den direkten Antriebsanbau
- Losbrechmoment 79 Nm bei Nenndruck als Basis für die Antriebsauslegung
Einsatz
Freigegebene Medien: Dampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten. Die Einbaulage ist frei wählbar. Der VZBE-Typ 8089063 ist für ATEX-Zonen 1, 2, 21 und 22 zugelassen.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | VZBE-21/2-WA-63-T-2-F0710-M-V15V15 |
| Festo-Teilenummer | 8089063 |
| Konstruktiver Aufbau | 2-Wege-Kugelhahn mit Handhebel |
| Betätigungsart | mechanisch |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Befestigungsart | Leitungseinbau |
| Anschluss Armatur | Schweißende nach ASME B16,11 |
| Schaltstellungsanzeige | Schlitzrichtung = Durchflussrichtung |
| Flanschbohrbild | F07, F10 |
| Innen-Ø | 63 mm |
| Nennweite DN | 65 |
| Ventilfunktion | 2/2 |
| Strömungsrichtung | reversibel |
| Nenndruck Armatur PN | 63 |
| Losbrechmoment bei Druckdifferenz Nenndruck Armatur PN | 79 Nm |
| Basierend auf Norm | ISO 5211 |
| Medium | Dampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten |
| Mediumstemperatur | -20 bis 200 °C |
| Durchfluss Kv | 684 m³/h |
| Werkstoff-Hinweis | RoHS konform |
| LABS-Konformität | VDMA24364-Zone III |
| Werkstoff Gehäuse | Edelstahlguss |
| Werkstoffnummer Gehäuse | 1.4408/CF8M |
| Werkstoff Sitzdichtung | PTFE, modifiziert |
| Werkstoff Dichtungen | FPM, PTFE |
| Werkstoff Kugel | Edelstahlguss |
| Werkstoffnummer Kugel | 1.4408/CF8M |
| Werkstoff Welle | hochlegierter Stahl rostfrei |
| Werkstoffnummer Welle | 1.4401 |
| Produktgewicht | 7400 g |
| Zulassung | CRN |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-Druckgeräte-Richtlinie |
| Explosionsschutz | Zone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX) |
| Korrosionsbeständigkeitsklasse KBK | 4 - besonders starke Korrosionsbeanspruchung |
| Hersteller | Festo |
| Hersteller-Nr. | VZBE-21/2-WA-63-T-2-F0710-M-V15V15 |
| EAN | 4052568458119 |
| Zolltarifnummer | 84818081 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Edelstahl 1.4408 |
| Nennweite DN [mm] | 65 |
| Nenndruck PN [bar] | 63 |
| Dichtmaterial | FKM, PTFE |
| Gehäusewerkstoff | Edelstahl 1.4408 |
| Funktion | 2/2 |
| Bauart | 2-Wege-Kugelhahn mit Handhebel |
| Medientemperatur [°C] | -20 bis 200 |
| Norm | DIN EN ISO 5211 |
| Serie | VZBE |
