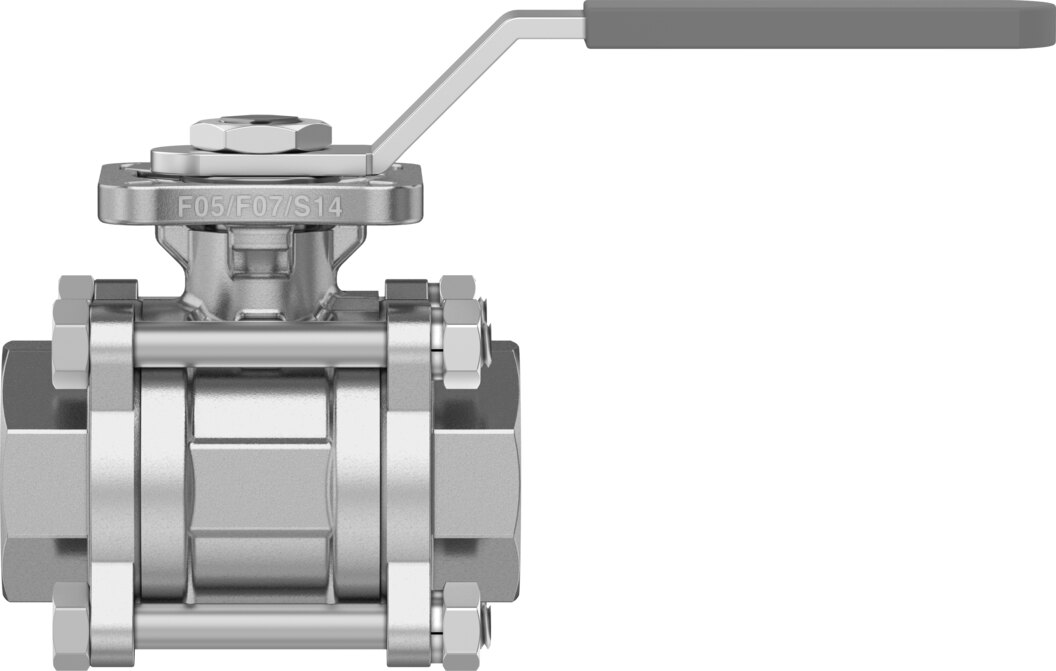

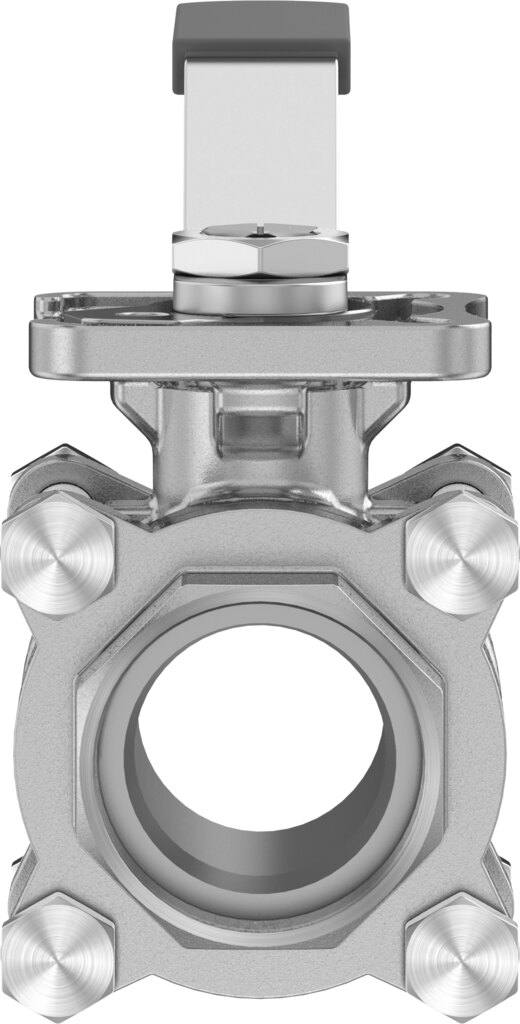

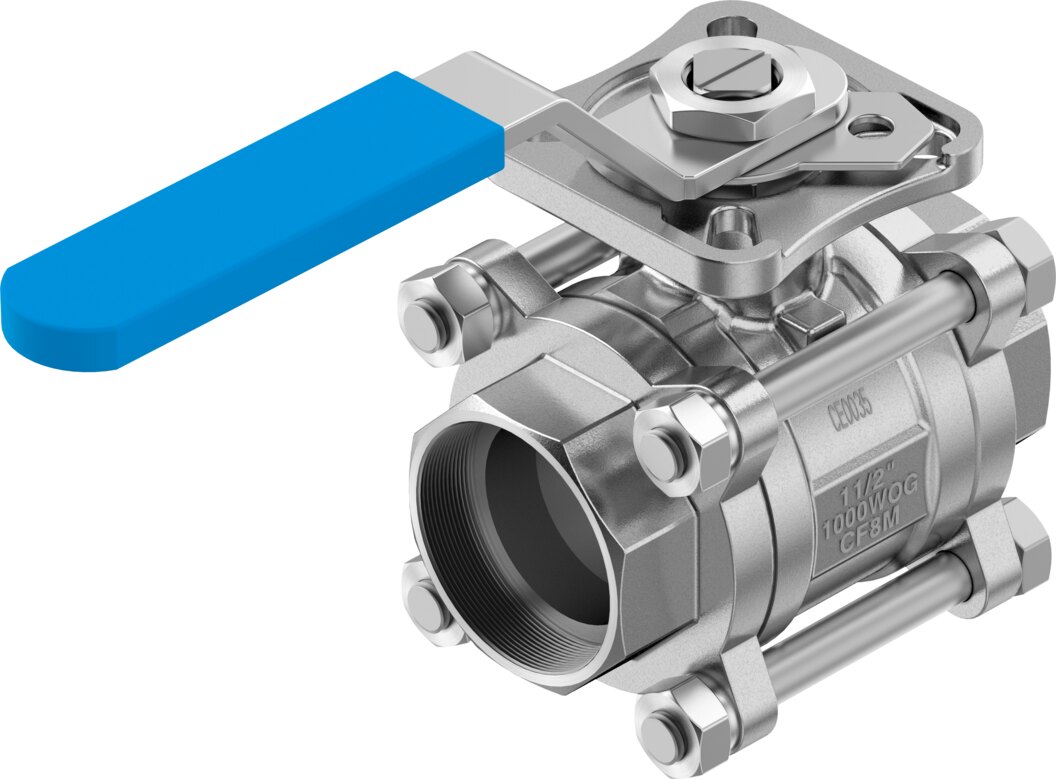

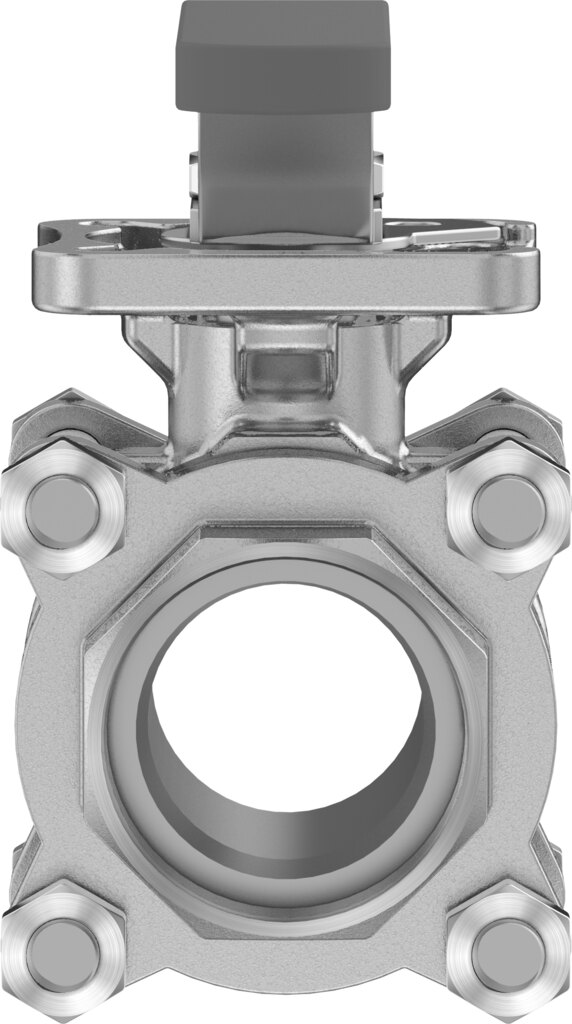

2-Wege-Kugelhahn mit Handhebel Edelstahl mit Schweißenden DN 40 PN 63 VZBE-11/2-WA-63-T-2-F0507-M-V15V15 - Festo 8089061
Der 2-Wege-Kugelhahn VZBE-11/2-WA-63-T-2-F0507-M-V15V15 für Leitungen DN 40 hält Nenndruck PN 63 und ist mit Anschluss Schweißende nach ASME B16,11 ausgeführt. Er wird direkt von Hand über den Handhebel geschaltet, der Durchfluss liegt bei Kv 247 m³/h. Medien von -20 bis 200 °C.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Mit dem 2-Wege-Kugelhahn VZBE-11/2-WA-63-T-2-F0507-M-V15V15 schalten Sie Medienströme in Leitungen DN 40, das Gehäuse aus Edelstahlguss ist für PN 63 ausgelegt. Der Durchfluss beträgt Kv 247 m³/h.
Vorteile
- Durchfluss Kv 247 m³/h bei Nennweite DN 40
- Nenndruck PN 63 für das Armaturgehäuse
- Medien von -20 bis 200 °C
- Gehäuse und Kugel aus Edelstahlguss 1.4408/CF8M
- Losbrechmoment 30 Nm bei Nenndruck als Basis für die Antriebsauslegung
- Anschlussflansch F05, F07 nach ISO 5211 für den direkten Antriebsanbau
Einsatz
Als Medien nennt Festo für VZBE-11/2-WA-63-T-2-F0507-M-V15V15: Dampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten. Einbaulage beliebig. Einsatz auch in Ex-Bereichen, Zonen 1, 2, 21 und 22 nach ATEX.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | VZBE-11/2-WA-63-T-2-F0507-M-V15V15 |
| Festo-Teilenummer | 8089061 |
| Konstruktiver Aufbau | 2-Wege-Kugelhahn mit Handhebel |
| Betätigungsart | mechanisch |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Befestigungsart | Leitungseinbau |
| Anschluss Armatur | Schweißende nach ASME B16,11 |
| Schaltstellungsanzeige | Schlitzrichtung = Durchflussrichtung |
| Flanschbohrbild | F05, F07 |
| Innen-Ø | 40 mm |
| Nennweite DN | 40 |
| Ventilfunktion | 2/2 |
| Strömungsrichtung | reversibel |
| Nenndruck Armatur PN | 63 |
| Losbrechmoment bei Druckdifferenz Nenndruck Armatur PN | 30 Nm |
| Basierend auf Norm | ISO 5211 |
| Medium | Dampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten |
| Mediumstemperatur | -20 bis 200 °C |
| Durchfluss Kv | 247 m³/h |
| Werkstoff-Hinweis | RoHS konform |
| LABS-Konformität | VDMA24364-Zone III |
| Werkstoff Gehäuse | Edelstahlguss |
| Werkstoffnummer Gehäuse | 1.4408/CF8M |
| Werkstoff Sitzdichtung | PTFE, modifiziert |
| Werkstoff Dichtungen | FPM, PTFE |
| Werkstoff Kugel | Edelstahlguss |
| Werkstoffnummer Kugel | 1.4408/CF8M |
| Werkstoff Welle | hochlegierter Stahl rostfrei |
| Werkstoffnummer Welle | 1.4401 |
| Produktgewicht | 2600 g |
| Zulassung | CRN |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-Druckgeräte-Richtlinie |
| Explosionsschutz | Zone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX) |
| Korrosionsbeständigkeitsklasse KBK | 4 - besonders starke Korrosionsbeanspruchung |
| Gewicht | 2,7 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VZBE-11/2-WA-63-T-2-F0507-M-V15V15 |
| EAN | 4052568458096 |
| Zolltarifnummer | 84818081 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Edelstahl 1.4408 |
| Nennweite DN [mm] | 40 |
| Nenndruck PN [bar] | 63 |
| Dichtmaterial | FKM, PTFE |
| Gehäusewerkstoff | Edelstahl 1.4408 |
| Funktion | 2/2 |
| Bauart | 2-Wege-Kugelhahn mit Handhebel |
| Medientemperatur [°C] | -20 bis 200 |
| Norm | DIN EN ISO 5211 |
| Serie | VZBE |
