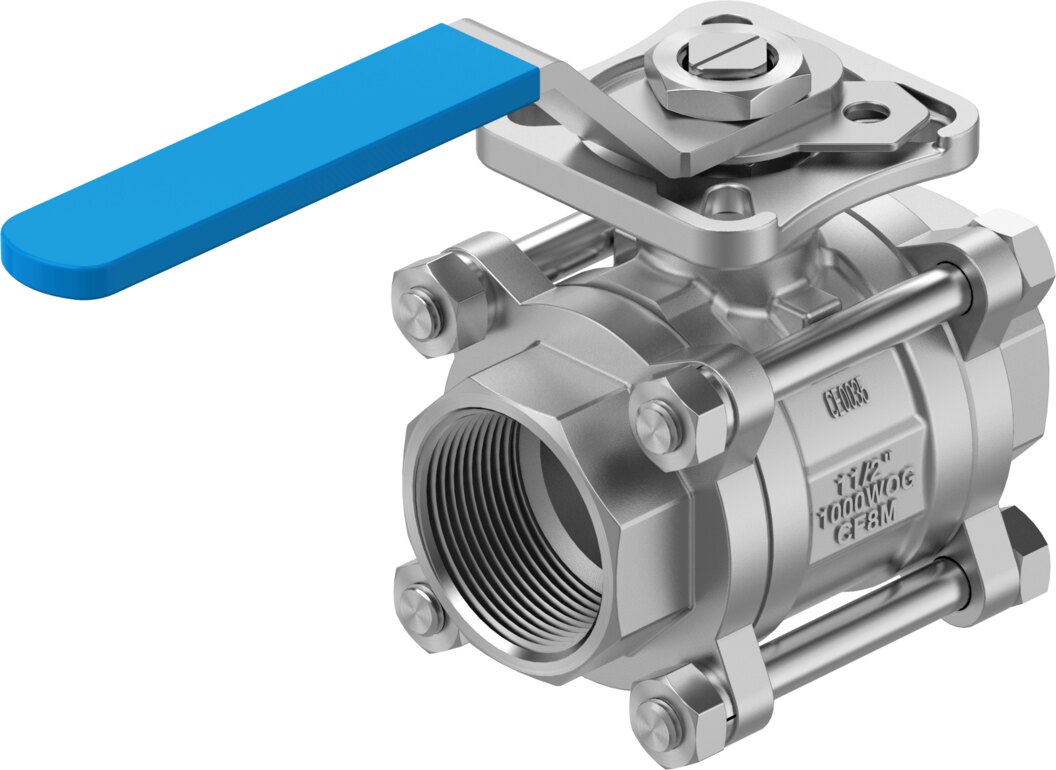

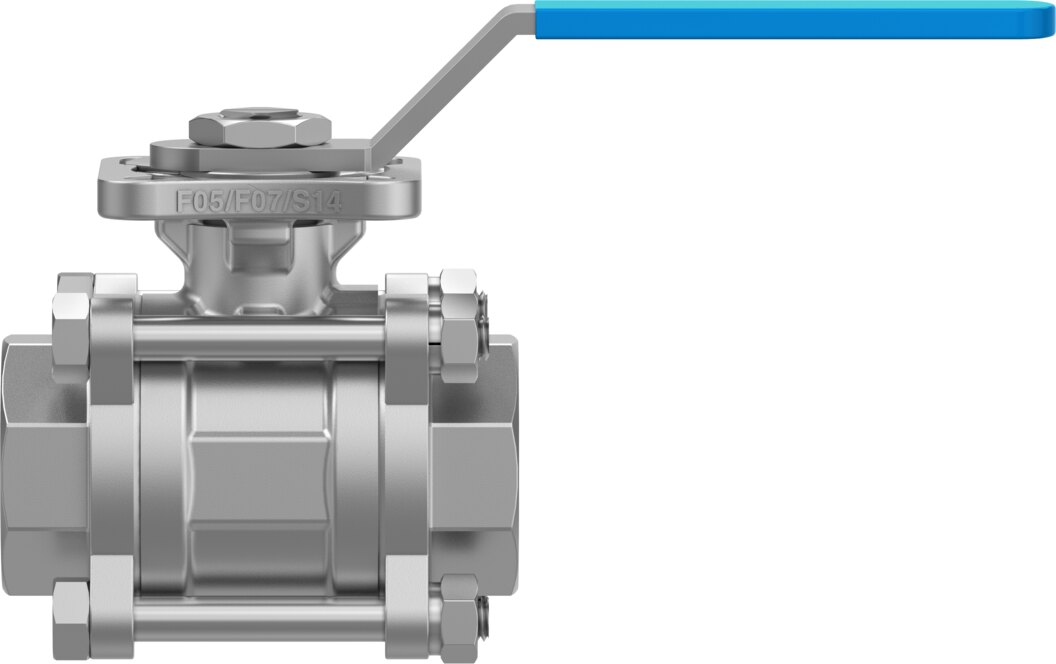

2-Wege-Kugelhahn Edelstahl 1 1/2 NPT DN 40 PN 63 VZBE-11/2-T-63-T-2-F0507-M-V15V15 - Festo 8096669

Festo ✓ Originalprodukt Neuware

Der 2-Wege-Kugelhahn VZBE-11/2-T-63-T-2-F0507-M-V15V15 für Leitungen DN 40 hält Nenndruck PN 63 und ist mit Anschluss 1 1/2 NPT ausgeführt. Er nimmt über das Flanschbild F0507 nach ISO 5211 einen Schwenkantrieb auf, der Durchfluss liegt bei Kv 61,6 m³/h. Medien von -20 bis 200 °C.

Netto
212,04 €
zzgl. MwSt.
252,33 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8096669
Hersteller-Nr. VZBE-11/2-T-63-T-2-F0507-M-V15V15
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit dem 2-Wege-Kugelhahn VZBE-11/2-T-63-T-2-F0507-M-V15V15 schalten Sie Medienströme in Leitungen DN 40, das Gehäuse aus Edelstahlguss ist für PN 63 ausgelegt. VZBE-11/2-T-63-T-2-F0507-M-V15V15 erreicht Kv 61,6 m³/h.

Vorteile im Überblick

  • Durchfluss Kv 61,6 m³/h bei Nennweite DN 40
  • Nenndruck PN 63 für das Armaturgehäuse
  • Medien von -20 bis 200 °C
  • Gehäuse und Kugel aus Edelstahlguss 1.4408
  • Losbrechmoment 25 Nm bei Nenndruck als Basis für die Antriebsauslegung
  • Flanschbild F0507 nach ISO 5211, Schwenkantrieb direkt montierbar

Einsatz

Als Medien nennt Festo für VZBE-11/2-T-63-T-2-F0507-M-V15V15: Dampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten. Der Einbau ist in jeder Lage möglich. Der VZBE-Typ 8096669 ist für ATEX-Zonen 1, 2, 21 und 22 zugelassen. Für die Automatisierung den Schwenkantrieb nach dem Losbrechmoment auslegen.

Technische Daten

MerkmalWert
TypVZBE-11/2-T-63-T-2-F0507-M-V15V15
Festo-Teilenummer8096669
Konstruktiver Aufbau2-Wege-Kugelhahn
Betätigungsartmechanisch
Dichtprinzipweich
Einbaulagebeliebig
BefestigungsartLeitungseinbau
Anschluss Armatur1 1/2 NPT
SchaltstellungsanzeigeSchlitzrichtung = Durchflussrichtung
FlanschbohrbildF0507
Innen-Ø38 mm
Nennweite DN40
Ventilfunktion2/2
Strömungsrichtungreversibel
Nenndruck Armatur PN63
Losbrechmoment bei Druckdifferenz Nenndruck Armatur PN25 Nm
Basierend auf NormISO 5211
MediumDampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten
Mediumstemperatur-20 bis 200 °C
Durchfluss Kv61,6 m³/h
Werkstoff-HinweisRoHS konform
LABS-KonformitätVDMA24364-Zone III
Werkstoff GehäuseEdelstahlguss
Werkstoffnummer Gehäuse1.4408
Werkstoff SitzdichtungPTFE, modifiziert
Werkstoff DichtungenFPM, PTFE
Werkstoff KugelEdelstahlguss
Werkstoffnummer Kugel1.4408
Werkstoff Wellehochlegierter Stahl rostfrei
Werkstoffnummer Welle1.4401
Produktgewicht2600 g
ZulassungCRN
CE-Zeichen (siehe Konformitätserklärung)nach EU-Druckgeräte-Richtlinie
ExplosionsschutzZone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
Korrosionsbeständigkeitsklasse KBK4 - besonders starke Korrosionsbeanspruchung
Gewicht2,6 kg
HerstellerFesto
Hersteller-Nr.VZBE-11/2-T-63-T-2-F0507-M-V15V15
EAN4052568453404
Zolltarifnummer84818081
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffEdelstahl 1.4408
GewindeNPT 1 1/2
Nennweite DN [mm]40
Nenndruck PN [bar]63
DichtmaterialFKM, PTFE
GehäusewerkstoffEdelstahl 1.4408
Funktion2/2
Bauart2-Wege-Kugelhahn
Medientemperatur [°C]-20 bis 200
NormDIN EN ISO 5211
SerieVZBE
