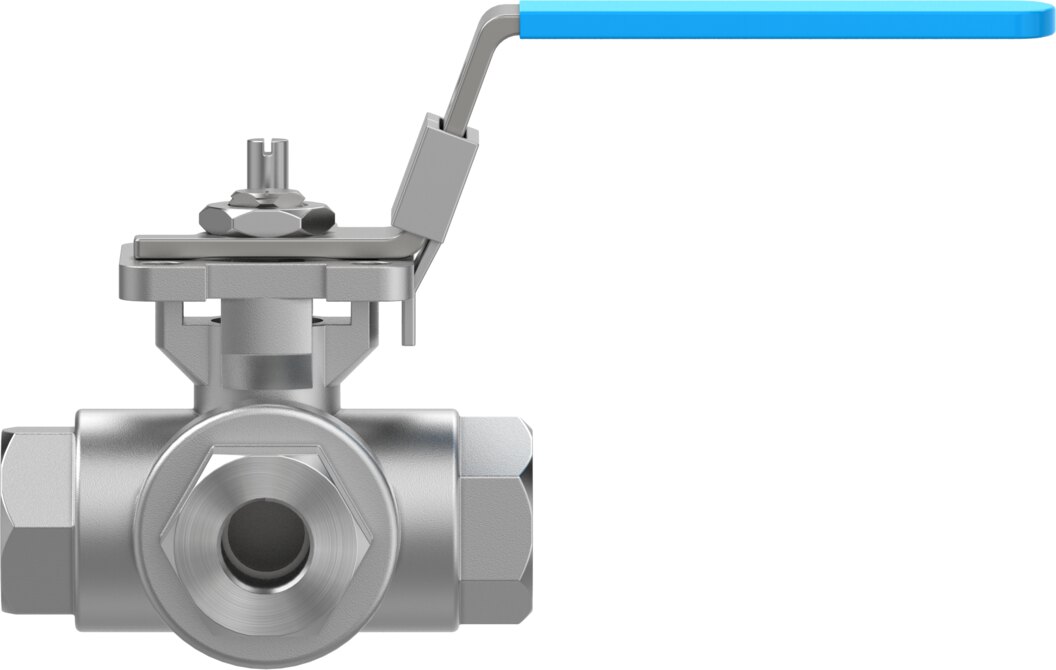

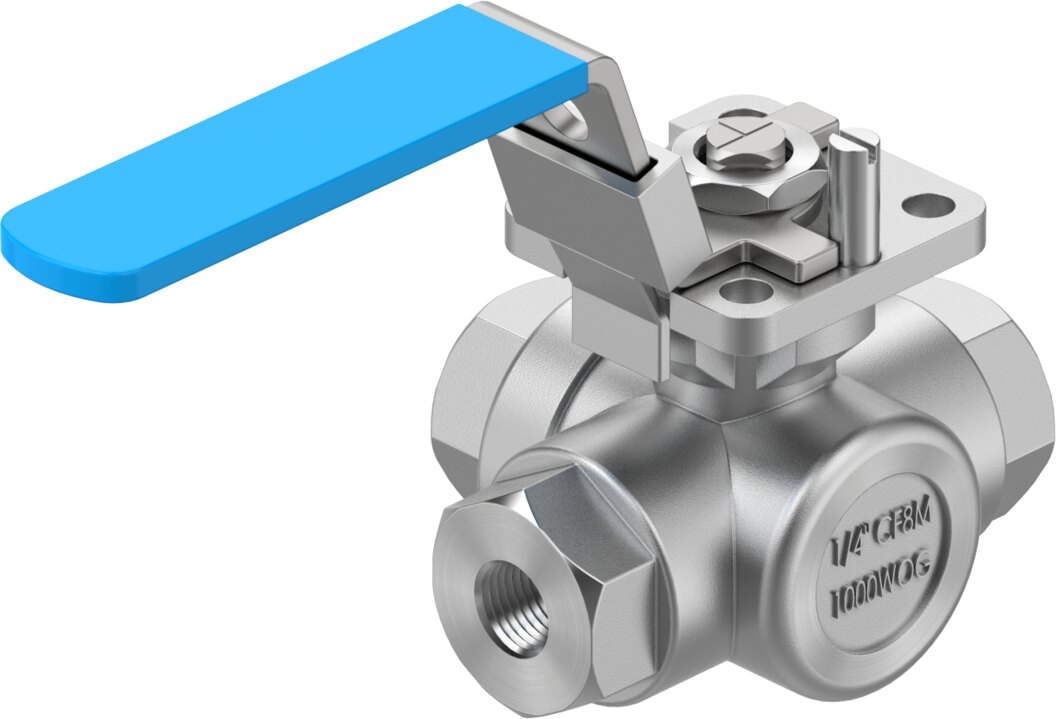

3-Wege-Kugelhahn T-Bohrung Edelstahl 1/4 NPT DN 8 PN 63 VZBE-1/4-T-63-F-3T-F04-M-V15V15 - Festo 8096951
Absperren und Umschalten in Leitungen DN 8 bis PN 63: der 3-Wege-Kugelhahn mit T-Bohrung VZBE-1/4-T-63-F-3T-F04-M-V15V15 aus Edelstahlguss mit Anschluss 1/4 NPT. Er nimmt über das Flanschbild F04 nach ISO 5211 einen Schwenkantrieb auf. Medien von -20 bis 200 °C.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Der 3-Wege-Kugelhahn mit T-Bohrung VZBE-1/4-T-63-F-3T-F04-M-V15V15 sperrt Rohrleitungen der Nennweite DN 8 ab und ist für Nenndruck PN 63 ausgelegt.
Vorteile im Überblick
- Armatur für Nenndruck PN 63
- Gehäuse und Kugel aus Edelstahlguss 1.4408
- Anschlussflansch F04 nach ISO 5211 für den direkten Antriebsanbau
- Medien von -20 bis 200 °C
- Losbrechmoment 9,6 Nm bei Nenndruck als Basis für die Antriebsauslegung
- Explosionsschutz ATEX für Zone 1, 2, 21 und 22
Einsatz
Freigegebene Medien: Dampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten. Der Einbau ist in jeder Lage möglich. Für explosionsgefährdete Bereiche der Zonen 1, 2, 21 und 22 (ATEX). Ein passender Schwenkantrieb wird über die ISO-5211-Schnittstelle direkt aufgesetzt.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | VZBE-1/4-T-63-F-3T-F04-M-V15V15 |
| Festo-Teilenummer | 8096951 |
| Konstruktiver Aufbau | T-Bohrung |
| Betätigungsart | mechanisch |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Befestigungsart | Leitungseinbau |
| Anschluss Armatur | 1/4 NPT |
| Schaltstellungsanzeige | Schlitzrichtung = Durchflussrichtung |
| Flanschbohrbild | F04 |
| Innen-Ø | 11 mm |
| Nennweite DN | 8 |
| Ventilfunktion | 3/2 |
| Strömungsrichtung | reversibel |
| Nenndruck Armatur PN | 63 |
| Losbrechmoment bei Druckdifferenz Nenndruck Armatur PN | 9,6 Nm |
| Basierend auf Norm | ISO 5211 |
| Medium | Dampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten |
| Mediumstemperatur | -20 bis 200 °C |
| Durchfluss Kv Typ T eck | 1,4 m³/h |
| Werkstoff-Hinweis | RoHS konform |
| LABS-Konformität | VDMA24364-Zone III |
| Werkstoff Gehäuse | Edelstahlguss |
| Werkstoffnummer Gehäuse | 1.4408 |
| Werkstoff Sitzdichtung | PTFE |
| Werkstoff Dichtungen | PTFE |
| Werkstoff Kugel | Edelstahlguss |
| Werkstoffnummer Kugel | 1.4408 |
| Werkstoff Welle | hochlegierter Stahl rostfrei |
| Werkstoffnummer Welle | 1.4401 |
| Produktgewicht | 800 g |
| Zulassung | CRN |
| Explosionsschutz | Zone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX) |
| Korrosionsbeständigkeitsklasse KBK | 4 - besonders starke Korrosionsbeanspruchung |
| Gewicht | 0,7 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VZBE-1/4-T-63-F-3T-F04-M-V15V15 |
| EAN | 4052568453534 |
| Zolltarifnummer | 84818081 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Edelstahl 1.4408 |
| Gewinde | NPT 1/4 |
| Nennweite DN [mm] | 8 |
| Nenndruck PN [bar] | 63 |
| Dichtmaterial | PTFE |
| Gehäusewerkstoff | Edelstahl 1.4408 |
| Funktion | 3/2 |
| Bauart | 3-Wege-Kugelhahn, T-Bohrung |
| Medientemperatur [°C] | -20 bis 200 |
| Norm | DIN EN ISO 5211 |
| Serie | VZBE |
