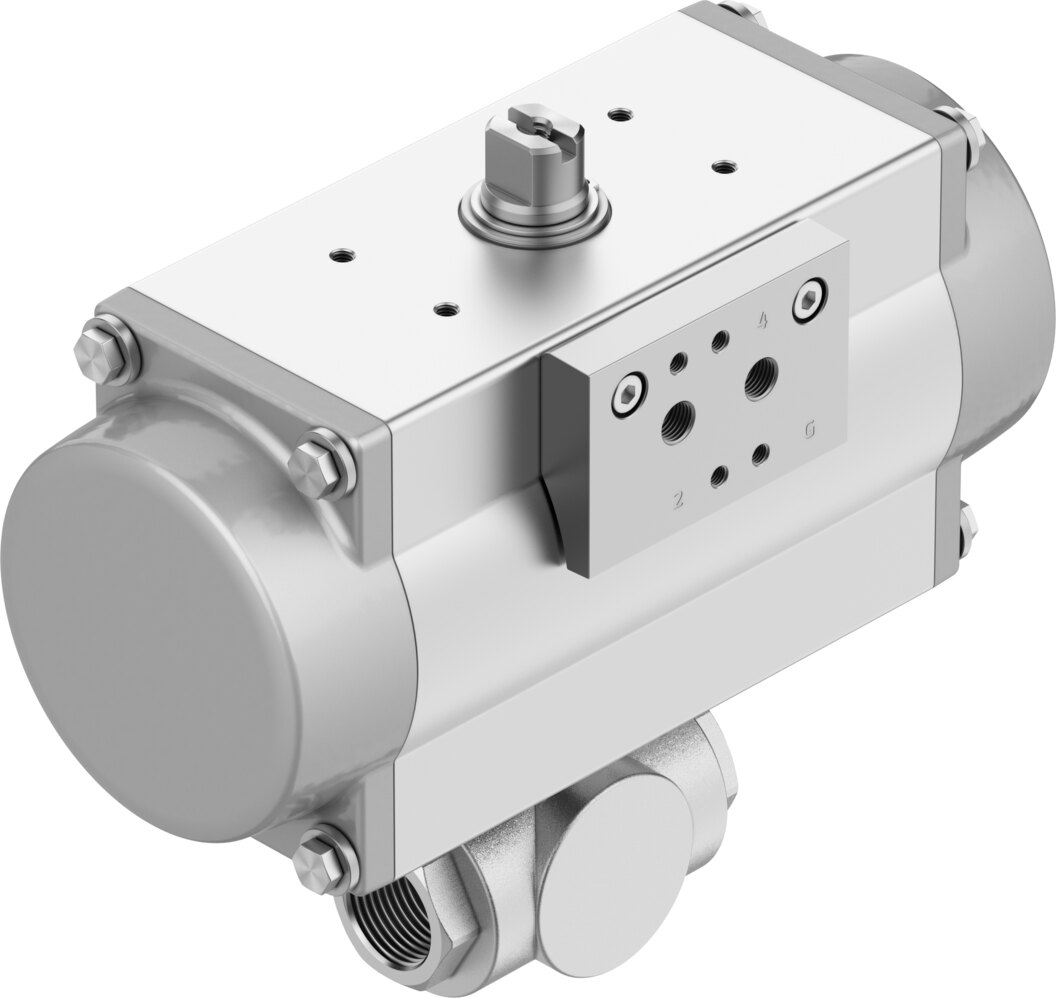

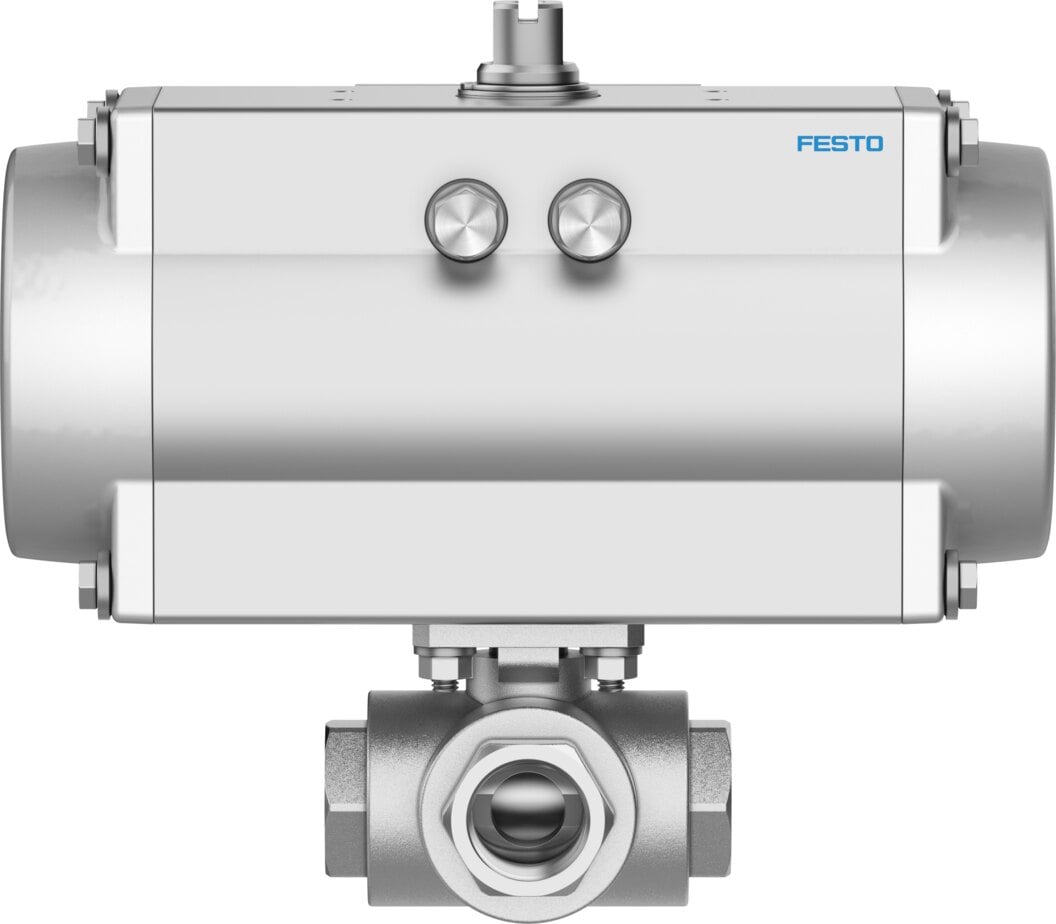

Kugelhahneinheit 3/2-Wege L-Bohrung pneumatisch Edelstahl Rp2 DN 50 VZBA-A-2-GGG-63-32L-F0507-V4V4T-PB240 - Festo 8191860

Festo ✓ Originalprodukt Neuware

Der pneumatische Schwenkantrieb ist bereits montiert, die Einheit schaltet DN 50 mit Rp2-Innengewinde bei 5,5 bis 8 bar Betriebsdruck. Gehäuse aus Edelstahl 1.4408, Kv 53,7 m³/h (L-Bohrung), Medien von -10 bis 200 °C. Für Ex-Bereiche der Explosionsgruppe IIC, IIIC geeignet.

Netto
1.239,22 €
zzgl. MwSt.
1.474,67 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8191860
Hersteller-Nr. VZBA-A-2-GGG-63-32L-F0507-V4V4T-PB240
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Einbaufertige Kugelhahneinheit für DN 50: Kugelhahn mit Rp2-Innengewinde und pneumatischer Schwenkantrieb sind in der VZBA-A-2-GGG-63-32L-F0507-V4V4T-PB240 bereits zusammengeführt. Gehäusewerkstoff Edelstahl 1.4408.

Vorteile

  • Durchfluss Kv 53,7 m³/h (L-Bohrung) bei Nennweite DN 50
  • Armatur für Nenndruck PN 63
  • Gehäuse und Kugel aus Edelstahl 1.4408, Welle 1.4401, Korrosionsbeständigkeitsklasse KBK 1
  • Medientemperatur -10 bis 200 °C, Dichtungen aus PTFE / PTFE-verstärkt
  • Antriebsanbindung über Flanschbild F05/F07 nach ISO 5211
  • Losbrechmoment 68 Nm bei Nenndruck

Einsatz

Medien für den VZBA-A-2-GGG-63-32L-F0507-V4V4T-PB240: Druckluft, inerte Gase, neutrale Flüssigkeiten und Wasser ohne Wasserdampf. Der Einbau erfolgt direkt in die Leitung. Ex-Umgebungstemperatur -10 °C ≤ Ta ≤ +80 °C.

Technische Daten

MerkmalWert
TypVZBA-A-2-GGG-63-32L-F0507-V4V4T-PB240
Festo-Teilenummer8191860
Konstruktiver AufbauSchwenkantrieb
Betätigungsartpneumatisch
Dichtprinzipweich
Einbaulagebeliebig
BefestigungsartLeitungseinbau
Anschluss ArmaturRp2
SchaltstellungsanzeigeSchlitzrichtung = Durchflussrichtung
FlanschbohrbildF0507
Nennweite DN50
Ventilfunktion3/2
Strömungsrichtungreversibel
Betriebsdruck5,5 bis 8 bar
Nenndruck Armatur PN63
Losbrechmoment bei Druckdifferenz Nenndruck Armatur PN68 Nm
Basierend auf NormISO 5211
MediumDruckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser - kein Wasserdampf, neutrale Flüssigkeiten, weitere Durchflussmedien auf Anfrage
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Mediumstemperatur-10 bis 200 °C
Durchfluss Kv Typ L53,7 m³/h
Maximale Oberflächentemperatur Zusammenbau+105 °C...+280 °C, T4...T2
Explosionsgruppe ZusammenbauIIC, IIIC
Werkstoff-HinweisRoHS konform
LABS-KonformitätVDMA24364-Zone III
Werkstoff Gehäusehochlegierter Stahl rostfrei
Werkstoffnummer Gehäuse1.4408
Werkstoff SitzdichtungPTFE
Werkstoff DichtungenPTFE-verstärkt
Werkstoff Kugelhochlegierter Stahl rostfrei
Werkstoffnummer Kugel1.4408
Werkstoff Wellehochlegierter Stahl rostfrei
Werkstoffnummer Welle1.4401
ExplosionsschutzZone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
Ex-Umgebungstemperatur-10 °C ≤ Ta ≤ +80 °C
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
HerstellerFesto
Hersteller-Nr.VZBA-A-2-GGG-63-32L-F0507-V4V4T-PB240
EAN4052568715212
Zolltarifnummer84818081
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffEdelstahl 1.4408
GewindeRp 2
Nennweite DN [mm]50
Nenndruck PN [bar]63
DichtmaterialPTFE, PTFE-verstärkt
GehäusewerkstoffEdelstahl 1.4408
Funktion3/2
Medientemperatur [°C]-10 bis 200
SerieVZBA
Betriebsdruck max [bar]8
