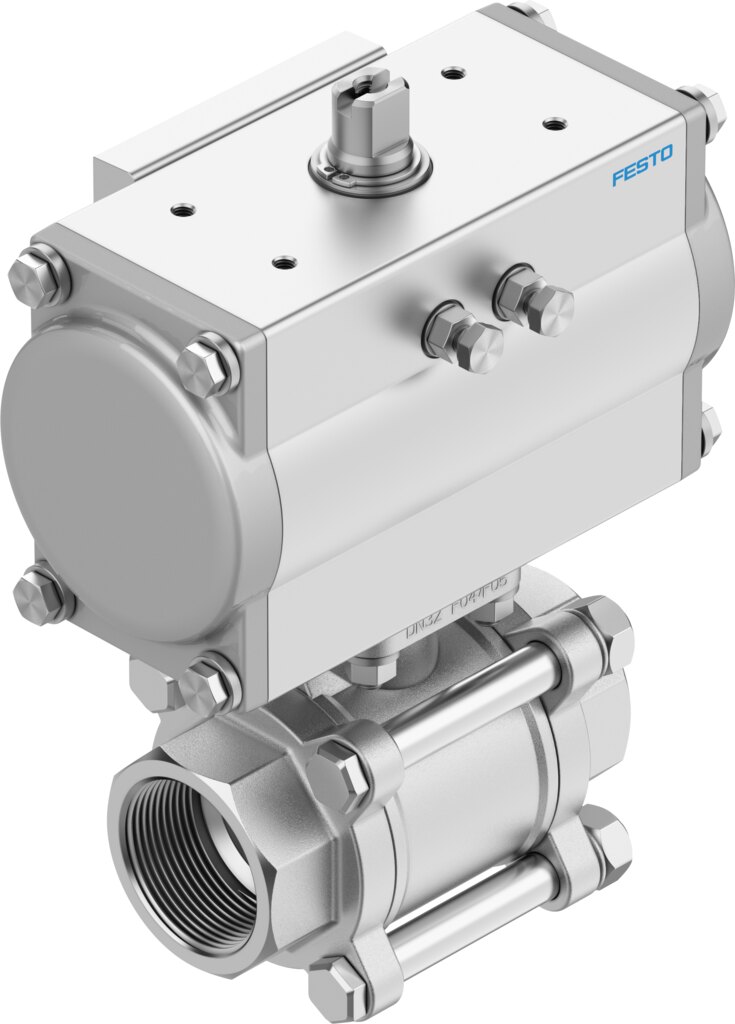

Kugelhahneinheit 2/2-Wege pneumatisch Edelstahl Rp1 1/4 DN 32 VZBA-A-11/4-GG-63-T-22-F0405-V4V4T-PB60 - Festo 8191817
Der pneumatische Schwenkantrieb ist bereits montiert, die Einheit schaltet DN 32 mit Rp1 1/4-Innengewinde bei 5,5 bis 8 bar Betriebsdruck. Gehäuse aus Edelstahl 1.4408, Kv 105 m³/h, Medien von -10 bis 200 °C. Für Ex-Bereiche der Explosionsgruppe IIC, IIIC geeignet.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Mit der Kugelhahneinheit VZBA-A-11/4-GG-63-T-22-F0405-V4V4T-PB60 lässt sich eine Leitung DN 32 mit Rp1 1/4-Innengewinde pneumatisch auf- und zuschalten, Kugelhahn und Schwenkantrieb kommen als Einheit. Der Kv-Wert liegt bei 105 m³/h.
Vorteile
- Durchfluss Kv 105 m³/h bei Nennweite DN 32
- Armatur für Nenndruck PN 63
- Gehäuse und Kugel aus Edelstahl 1.4408, Welle 1.4401, Korrosionsbeständigkeitsklasse KBK 1
- Medientemperatur -10 bis 200 °C, Dichtungen aus PTFE / PTFE-verstärkt
- Antriebsanbindung über Flanschbild F04/F05 nach ISO 5211
- Losbrechmoment 24 Nm bei Nenndruck
Einsatz
Typische Medien des VZBA-A-11/4-GG-63-T-22-F0405-V4V4T-PB60 sind Druckluft, inerte Gase, neutrale Flüssigkeiten und Wasser ohne Wasserdampf. Die Einbaulage ist frei wählbar. Ex-Umgebungstemperatur -10 °C ≤ Ta ≤ +80 °C.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | VZBA-A-11/4-GG-63-T-22-F0405-V4V4T-PB60 |
| Festo-Teilenummer | 8191817 |
| Konstruktiver Aufbau | Schwenkantrieb |
| Betätigungsart | pneumatisch |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Befestigungsart | Leitungseinbau |
| Anschluss Armatur | Rp1 1/4 |
| Schaltstellungsanzeige | Schlitzrichtung = Durchflussrichtung |
| Flanschbohrbild | F0405 |
| Nennweite DN | 32 |
| Ventilfunktion | 2/2 |
| Strömungsrichtung | reversibel |
| Betriebsdruck | 5,5 bis 8 bar |
| Nenndruck Armatur PN | 63 |
| Losbrechmoment bei Druckdifferenz Nenndruck Armatur PN | 24 Nm |
| Basierend auf Norm | ISO 5211 |
| Medium | Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser - kein Wasserdampf, neutrale Flüssigkeiten, weitere Durchflussmedien auf Anfrage |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Mediumstemperatur | -10 bis 200 °C |
| Durchfluss Kv | 105 m³/h |
| Maximale Oberflächentemperatur Zusammenbau | +105 °C...+280 °C, T4...T2 |
| Explosionsgruppe Zusammenbau | IIC, IIIC |
| Werkstoff-Hinweis | RoHS konform |
| LABS-Konformität | VDMA24364-Zone III |
| Werkstoff Gehäuse | hochlegierter Stahl rostfrei |
| Werkstoffnummer Gehäuse | 1.4408 |
| Werkstoff Sitzdichtung | PTFE |
| Werkstoff Dichtungen | PTFE-verstärkt |
| Werkstoff Kugel | hochlegierter Stahl rostfrei |
| Werkstoffnummer Kugel | 1.4408 |
| Werkstoff Welle | hochlegierter Stahl rostfrei |
| Werkstoffnummer Welle | 1.4401 |
| Explosionsschutz | Zone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX) |
| Ex-Umgebungstemperatur | -10 °C ≤ Ta ≤ +80 °C |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| Hersteller | Festo |
| Hersteller-Nr. | VZBA-A-11/4-GG-63-T-22-F0405-V4V4T-PB60 |
| EAN | 4052568714567 |
| Zolltarifnummer | 84818081 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Edelstahl 1.4408 |
| Gewinde | Rp 1 1/4 |
| Nennweite DN [mm] | 32 |
| Nenndruck PN [bar] | 63 |
| Dichtmaterial | PTFE, PTFE-verstärkt |
| Gehäusewerkstoff | Edelstahl 1.4408 |
| Funktion | 2/2 |
| Medientemperatur [°C] | -10 bis 200 |
| Serie | VZBA |
| Betriebsdruck max [bar] | 8 |
