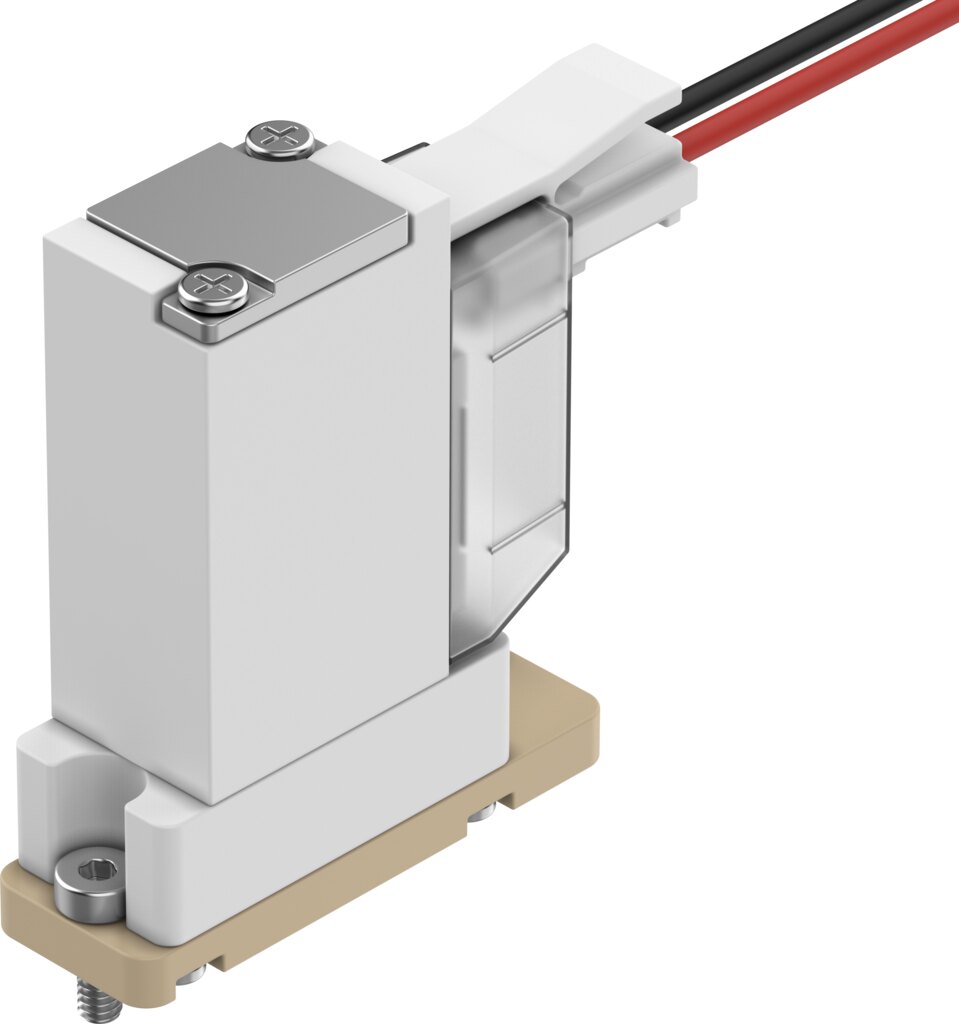

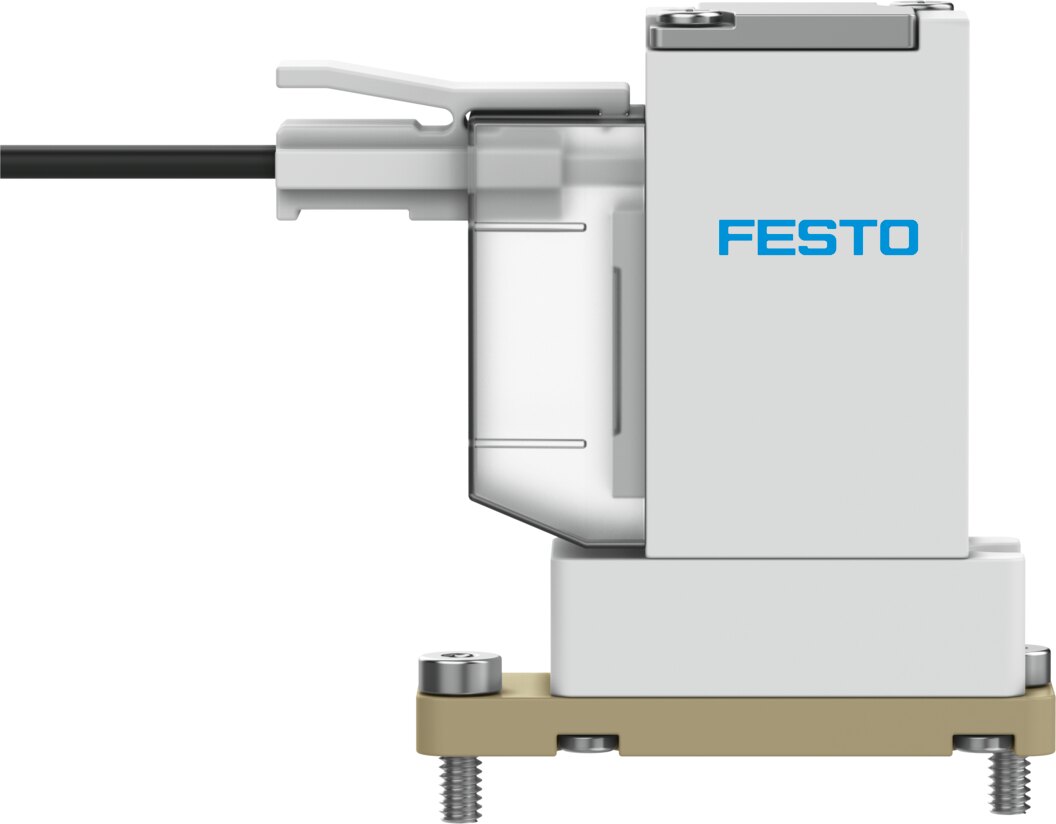

Mediengetrenntes Magnetventil 2/2-Wege NC Nennweite 1,6 mm Membran FFPM 12 V DC VYKB-F10-M22C-16-PF-5HPA - Festo 8122803

Festo ✓ Originalprodukt Neuware

Wippenventil mit Membrandichtung, bei dem das Medium nur FFPM und PEEK berührt, der Magnetantrieb bleibt vom Medium getrennt. Mediumsdruck -0,75 bis 1 bar, also auch Vakuum, Kv 0,034 m³/h, Innenvolumen 35 µl. Spule 12 V DC mit 3,7 W Anzugs- und 1 W Haltephase.

Netto
175,52 €
zzgl. MwSt.
208,87 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8122803
Hersteller-Nr. VYKB-F10-M22C-16-PF-5HPA
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Im VYKB-F10-M22C-16-PF-5HPA arbeitet ein Wippenmechanismus hinter einer Membran aus FFPM. So bleibt der Antrieb vom Medium getrennt, die Ventilfunktion ist 2/2-Wege, stromlos geschlossen, die Nennweite 1,6 mm.

Vorteile

  • Medienberührte Werkstoffe PEEK, Membran und Dichtungen FFPM
  • Mediumsdruck -0,75 bis 1 bar, Überlastdruck 3 bar
  • Durchfluss Kv 0,034 m³/h, Normalnenndurchfluss 18 l/min
  • Innenvolumen 35 µl
  • Schaltzeit 20 ms, Schaltfrequenz bis 2 Hz
  • Baugröße 10, Flanschanschluss

Einsatz

Typisch für Dosier- und Analysetechnik mit Medien von 0 bis 50 °C. Beständigkeit der medienberührenden Werkstoffe beachten. Befestigung mit Durchgangsbohrung für Schraube M2, Schutzart IP40.

Technische Daten

MerkmalWert
TypVYKB-F10-M22C-16-PF-5HPA
Festo-Teilenummer8122803
Konstruktiver AufbauWippenventil mit Membrandichtung
Dichtprinzipweich
Vom Medium berührte WerkstoffePEEK
Ventilfunktion2/2 geschlossen monostabil
Nennweite1,6 mm
Strömungsrichtungnicht reversibel
Betätigungsartelektrisch
Steuerartdirekt
Rückstellartmechanische Feder
Handhilfsbetätigungkeine
Einbaulagebeliebig
Befestigungsartmit Durchgangsbohrung für Schraube M2
Elektrischer Anschluss 1, AnschlussartKabel mit Stecker
Elektrischer Anschluss 1, AnschlusstechnikAnschlussbild HP
Baugröße10
FluidanschlussFlansch
MediumFlüssige Medien, Gasförmige Medien
Hinweis zum MediumBeständigkeit der medienberührenden Werkstoffe beachten, maximale Partikelgröße 5 µm
Innenvolumen35 µl
Mediumstemperatur0 bis 50 °C
Mediumstemperatur flüssige Medien0 bis 50 °C
Umgebungstemperatur0 bis 50 °C
Lagertemperatur-20 bis 70 °C
Mediumsdruck-0,75 bis 1 bar
Überlastdruck3 bar
Betriebsspannungsbereich DC12 V
Zulässige Spannungsschwankungen-5 % / +10 %
Spulenkennwerte12 V DC: Niederstromphase 1 W, Hochstromphase 3,7 W
Einschaltdauer100%
Maximale Schaltfrequenz2 Hz
Hinweis zur Schaltfrequenzabhängig von Umgebungstemperatur und Einbauzustand
Schaltzeit ein20 ms
Schaltzeit ein gasförmige Medien20 ms
Schaltzeit aus20 ms
Schaltzeit aus gasförmige Medien20 ms
Normalnenndurchfluss (normalisiert nach DIN 1343)18 l/min
Hinweis zum NormalnenndurchflussBei einem Druckabfall von 1 - 0 bar (gasförmige Medien)
Durchfluss Kv0,034 m³/h
Hinweis zu Durchfluss KvFür Medium Wasser, Druckdifferenz 1 bar
Werkstoff GehäusePEEK
Werkstoff MembranFFPM
Werkstoff DichtungenFFPM
Werkstoff-HinweisRoHS konform
LABS-KonformitätVDMA24364-Zone III
SchutzartIP40
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften
Gewicht (Preisliste)0,026 kg
Gewicht0,026 kg
HerstellerFesto
Hersteller-Nr.VYKB-F10-M22C-16-PF-5HPA
EAN4052568556686
Zolltarifnummer84818087
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Nennweite DN [mm]1,6
DichtmaterialFFKM
Funktion2/2 geschlossen monostabil
Durchfluss [l/min]18
Medientemperatur [°C]0 bis 50
Betriebsspannung12 V DC
Betriebsdruck max [bar]1
Pneumatischer AnschlussFlansch
Temperaturbereich0-50 °C
