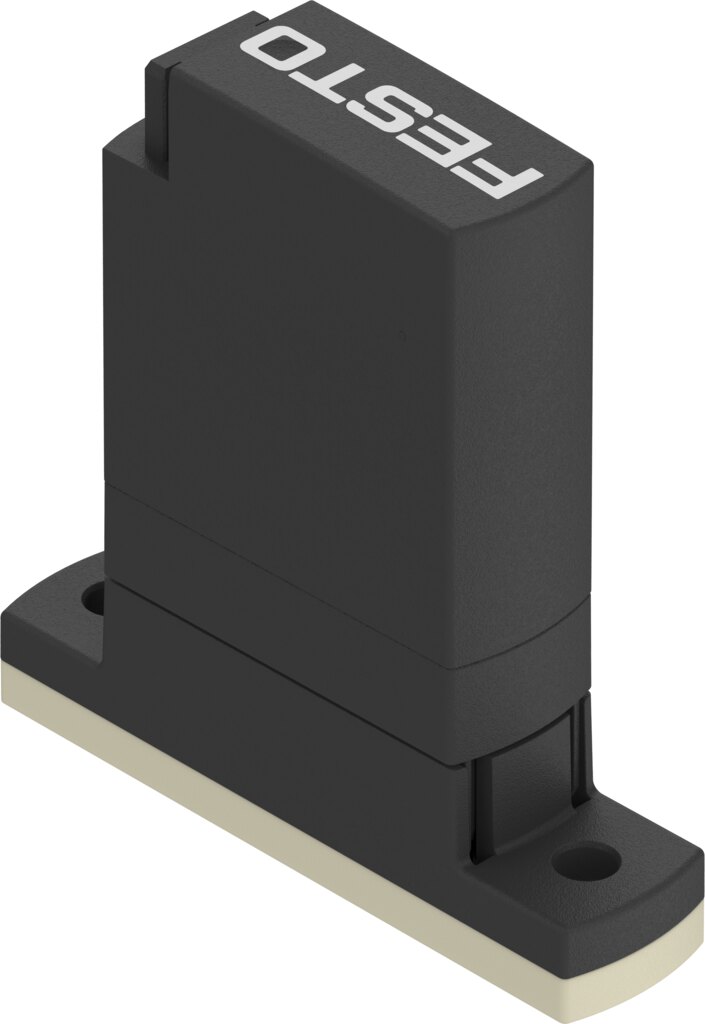

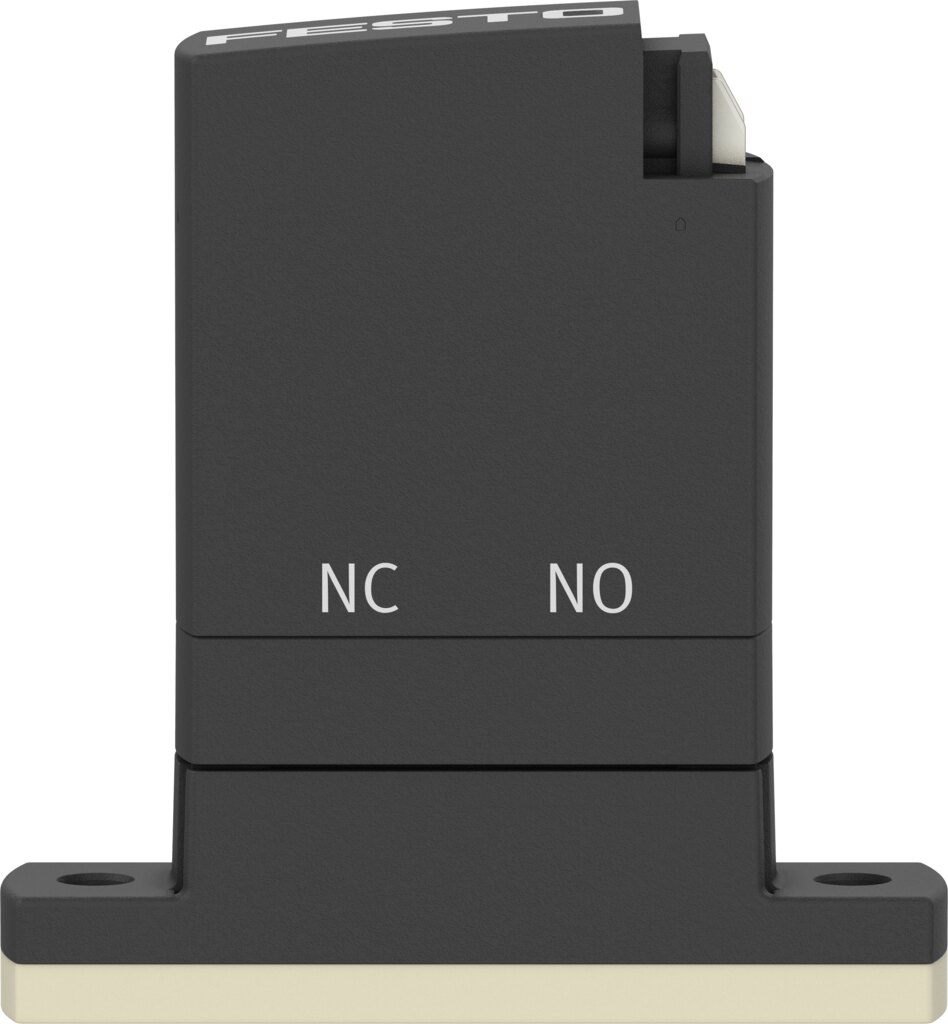

Mediengetrenntes Magnetventil VYKA-F7-M32-12-PF-5YQ7 - Festo 8170083

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Mediengetrenntes Magnetventil VYKA-F7-M32-12-PF-5YQ7 - Festo 8170083

Name: Mediengetrenntes Magnetventil VYKA-F7-M32-12-PF-5YQ7 - Festo 8170083
Brand: Festo
SKU: FES-8170083
Price: 129.17 EUR
Availability: InStock

Festo ✓ Originalprodukt Neuware

Netto

129,17 €

zzgl. MwSt.

153,71 € inkl. 19 % MwSt., zzgl. Versand

Artikel FES-8170083

Hersteller-Nr. VYKA-F7-M32-12-PF-5YQ7

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Technische Daten

Konstruktiver Aufbau	Wippenventil mit Membrandichtung
Dichtprinzip	weich
vom Medium berührte Werkstoffe	FFPM, PEEK
Ventilfunktion	3/2 offen/geschlossen monostabil
Nennweite	1,2 mm
Strömungsrichtung	reversibel mit Einschränkungen
Betätigungsart	elektrisch
Steuerart	direkt
Rückstellart	mechanische Feder
Handhilfsbetätigung	keine
Einbaulage	beliebig
Befestigungsart	mit Durchgangsbohrung für Schraube M2
Elektrischer Anschluss 1, Anschlussart	Dose
Elektrischer Anschluss 1, Anschlusstechnik	Anschlussbild Q7
Elektrischer Anschluss 1, Anzahl Pole/Adern	2
Elektrischer Anschluss 1, Anschlussbild	00997312
Baugröße	7
Rastermaß	7,5 mm
Fluidanschluss	Flansch
Medium	Flüssige Medien, Gasförmige Medien
Hinweis zum Medium	Beständigkeit der medienberührenden Werkstoffe beachten, maximale Partikelgröße 5 µm
Innenvolumen	16 µl Fluidraum Ventil, 26 µl Ventil mit fluidischen Anschlüssen
Mediumstemperatur flüssige Medien	15 ... 50 °C
Mediumstemperatur gasförmige Medien	15 ... 50 °C
Umgebungstemperatur	15 ... 50 °C
Lagertemperatur	-20 ... 70 °C
Mediumsdruck	-0,5 ... 2 bar
Hinweis zum Mediumsdruck	COM: -0,25 - 2 bar / -0,025 - 0,2 MPa / -3,625 - 29 psi, NC: -0,5 - 0,5 bar / -0,05 - 0,05 MPa / -7,25 - 7,25 psi, NO: -0,5 - 0,5 bar / -0,05 - 0,05 MPa / -7,25 - 7,25 psi
Druckdifferenz	2 bar
Berstdruck	23 bar
Betriebsspannungsbereich DC	12 ... 26 V
Hinweis zum Betriebsspannungsbereich DC	mit elektrischer Anschlussplatte VAVE-K1-…
Zulässige Spannungsschwankungen	+/- 10 %
Elektrische Leistungsaufnahme	3,5 W
Hinweis zur Leistungsaufnahme	Niederstromphase 0,3 W, Hochstromphase 3,5 W für 60 ms, in Verbindung mit VAVE-K1-…
Spulenkennwerte	12 - 26 V DC: Niederstromphase 0,06 W, Hochstromphase 2,2 W
Isolierstoffklasse	B
Einschaltdauer	100% in Verbindung mit Haltestromabsenkung, Hinweise zum Betrieb der Magnetventile beachten.
Max. Schaltfrequenz	6 Hz
Hinweis zur Schaltfrequenz	abhängig von Umgebungstemperatur und Einbauzustand, Bei 100 % Einschaltdauer abhängig von Umgebungstemperatur und Einbauzustand. Bei Einschaltdauer <100 % höhere Schaltfrequenzen möglich.
Schaltzeit ein flüssige Medien	9 ms
Schaltzeit ein gasförmige Medien	9 ms
Schaltzeit aus flüssige Medien	9 ms
Schaltzeit aus gasförmige Medien	9 ms
Hinweis zur Schaltzeit	Schaltzeit ist abhängig von Medium, Temperatur, Mediumsdruck und individuellen Betriebsbedingungen, FFPM kann bei Temperaturen unter Raumtemperatur ein langsameres Schaltverhalten aufweisen
Normalnenndurchfluss (normalisiert nach DIN 1343)	11 l/min
Hinweis zum Normalnenndurchfluss	Bei einem Druckabfall von 1 -> 0 bar (gasförmige Medien)
Durchfluss Kv	0,35 l/min
Hinweis zu Durchfluss Kv	Für Medium Wasser, Druckdifferenz 1 bar
Durchfluss Wasser bei max. Betriebsdruck	0,5 l/min
Werkstoff Gehäuse	PA-verstärkt, PEEK, PPA-verstärkt
Werkstoff Membran	FFPM
Werkstoff Dichtungen	FFPM
Werkstoff-Hinweis	RoHS konform
LABS-Konformität	VDMA24364-Zone III
Produktgewicht	10,9 g
Schutzart	IP40
Hinweis zur Schutzart	in montiertem Zustand
Anwendungshinweis	nur für den Einsatz in Innenräumen
Korrosionsbeständigkeitsklasse KBK	0 - keine Korrosionsbeanspruchung
Gewicht	0,018 kg
Hersteller	Festo
Hersteller-Nr.	VYKA-F7-M32-12-PF-5YQ7
EAN	4052568962197
Zolltarifnummer	84818087
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
