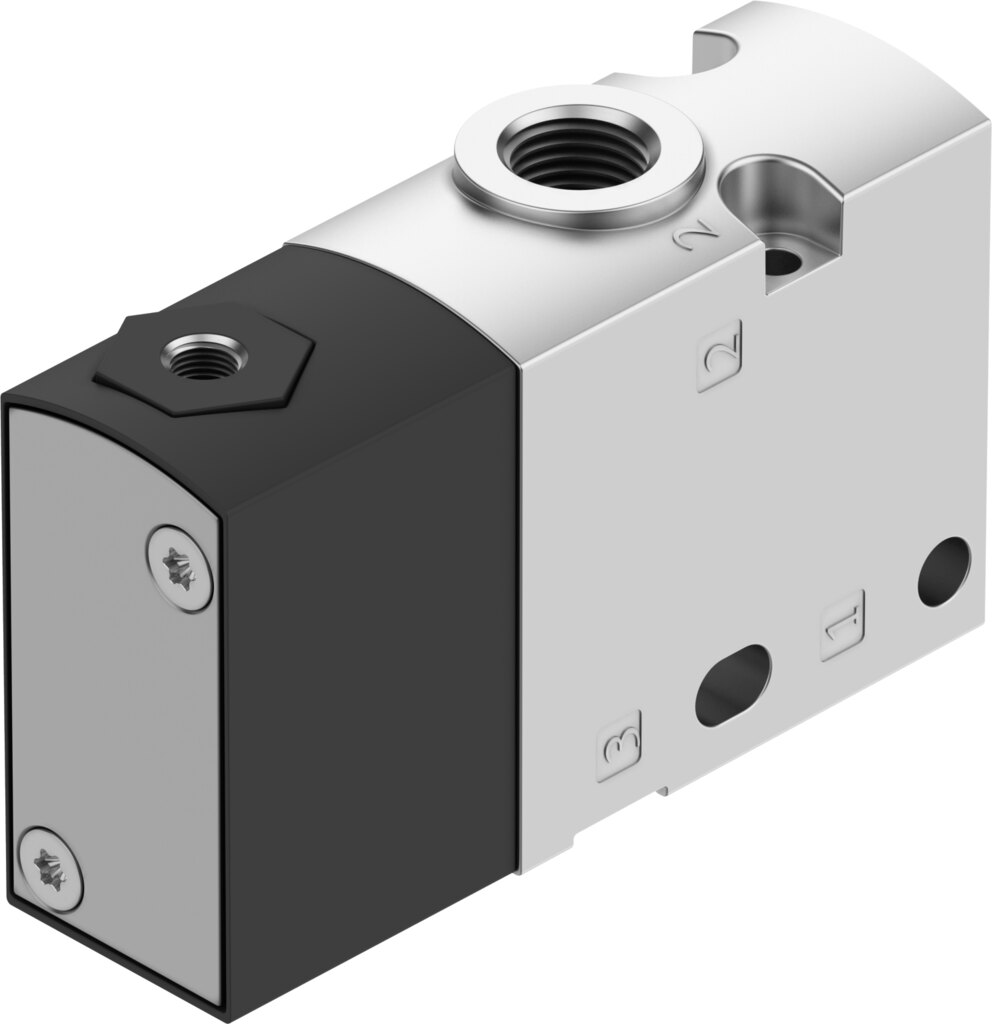

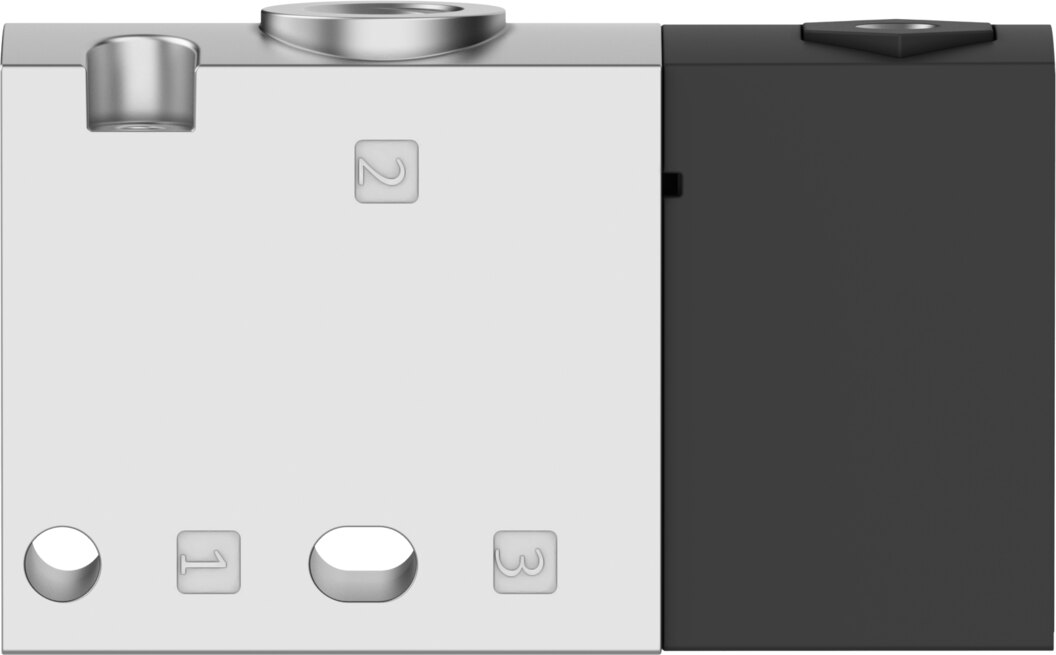

Pneumatikventil 3/2 geschlossen monostabil 1/4 NPT ATEX VUWS-LT25-M32C-M-N14 - Festo 8035217
Das Festo Pneumatikventil VUWS-LT25-M32C-M-N14 liefert als 3/2-Wegeventil (in Ruhestellung geschlossen, monostabil) 1000 l/min Normalnenndurchfluss. Dazu -0,9 bis 10 bar Betriebsdruck, Anschluss 1/4 NPT und Ventilgröße 26,5 mm. Einsetzbar in den ATEX-Zonen 1, 2, 21, 22.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Mit 1000 l/min Normalnenndurchfluss schaltet das Pneumatikventil VUWS-LT25-M32C-M-N14 als 3/2-Wegeventil (in Ruhestellung geschlossen, monostabil) bei -0,9 bis 10 bar Betriebsdruck. Die Ausführung ist direktgesteuert mit interner Steuerluft und bringt Anschluss 1/4 NPT, Ventilgröße 26,5 mm und Steuerdruck 2,5 bis 10 bar mit.
Vorteile im Überblick
- Durchfluss: 1000 l/min Normalnenndurchfluss bei 26,5 mm Ventilgröße
- Druckbereich: -0,9 bis 10 bar, auch für Vakuum
- Schaltzeiten: 6 ms ein, 29 ms aus
- Explosionsschutz: ATEX-Zonen 1, 2, 21, 22
- Reinraum: Klasse 6 nach ISO 14644-1, LABS-konform VDMA24364-B1/B2-L
- Umgebung: Korrosionsbeständigkeitsklasse 2
Einsatz
Typische Aufgaben des VUWS-LT25-M32C-M-N14 sind einfachwirkende Zylinder, Blasluft und das Vorsteuern größerer Ventile. Das VUWS-LT25-M32C-M-N14 ist für die ATEX-Zonen 1, 2, 21, 22 zugelassen. Beim Einsatz gelten die Hinweise der Bescheinigung. Das VUWS-LT25-M32C-M-N14 wird pneumatisch über die Steuerluftanschlüsse betätigt, Steuerdruck 2,5 bis 10 bar. Montage des VUWS-LT25-M32C-M-N14 auf Anschlussleiste, mit Durchgangsbohrung. Das VUWS-LT25-M32C-M-N14 arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich (im weiteren Betrieb erforderlich).
Technische Daten
| Typ | VUWS-LT25-M32C-M-N14 |
|---|---|
| Festo-Teilenummer | 8035217 |
| Ventilfunktion | 3/2 geschlossen monostabil |
| Betätigungsart | pneumatisch |
| Ventilgröße | 26,5 mm |
| Normalnenndurchfluss | 1000 l/min |
| Pneumatischer Arbeitsanschluss | 1/4 NPT |
| Betriebsdruck | -0,9 bis 10 bar |
| Konstruktiver Aufbau | Teller-Sitz |
| Rückstellart | mechanische Feder |
| Zulassung | c UL us - Recognized (OL) |
| Nennweite | 6,9 mm |
| Abluftfunktion | drosselbar |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Handhilfsbetätigung | keine |
| Steuerart | direkt |
| Steuerluftversorgung | intern |
| Strömungsrichtung | nicht reversibel |
| Überdeckung | negative Überdeckung |
| Steuerdruck | 2,5 bis 10 bar |
| Schaltzeit aus | 29 ms |
| Schaltzeit ein | 6 ms |
| Explosionsschutz | Hinweis in der Bescheinigung beachten, Zone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX) |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 6 nach ISO 14644-1 |
| Mediumstemperatur | -5 bis 60 °C |
| Steuermedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Umgebungstemperatur | -5 bis 60 °C |
| Produktgewicht | 194 g |
| Befestigungsart | auf Anschlussleiste, mit Durchgangsbohrung |
| Anschluss Atmungsöffnung | nicht gefasst |
| Anschluss Steuerluft 12 | 10-32 UNF-2B |
| Pneumatischer Anschluss 1 | 1/4 NPT |
| Pneumatischer Anschluss 2 | 1/4 NPT |
| Pneumatischer Anschluss 3 | 1/4 NPT |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Dichtungen | HNBR, NBR, TPE-U(PU) |
| Werkstoff Gehäuse | lackiert |
| Werkstoff Schrauben | Stahl, verzinkt |
| Gewicht (Versand) | 0,24 kg |
| Gewicht | 0,24 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VUWS-LT25-M32C-M-N14 |
| EAN | 4052568429263 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Gewinde | NPT 1/4 |
| Nennweite DN [mm] | 6,9 |
| Dichtmaterial | HNBR, NBR, TPE-U(PU) |
| Medium | Druckluft |
| Funktion | 3/2 geschlossen monostabil |
| Durchfluss [l/min] | 1000 |
| Bauart | Teller-Sitz |
| Serie | VUWS |
| Betriebsdruck max [bar] | 10 |
| Pneumatischer Anschluss | NPT 1/4 |
| Temperaturbereich | -5-60 °C |
| Temperatur (max.) | 60 |
