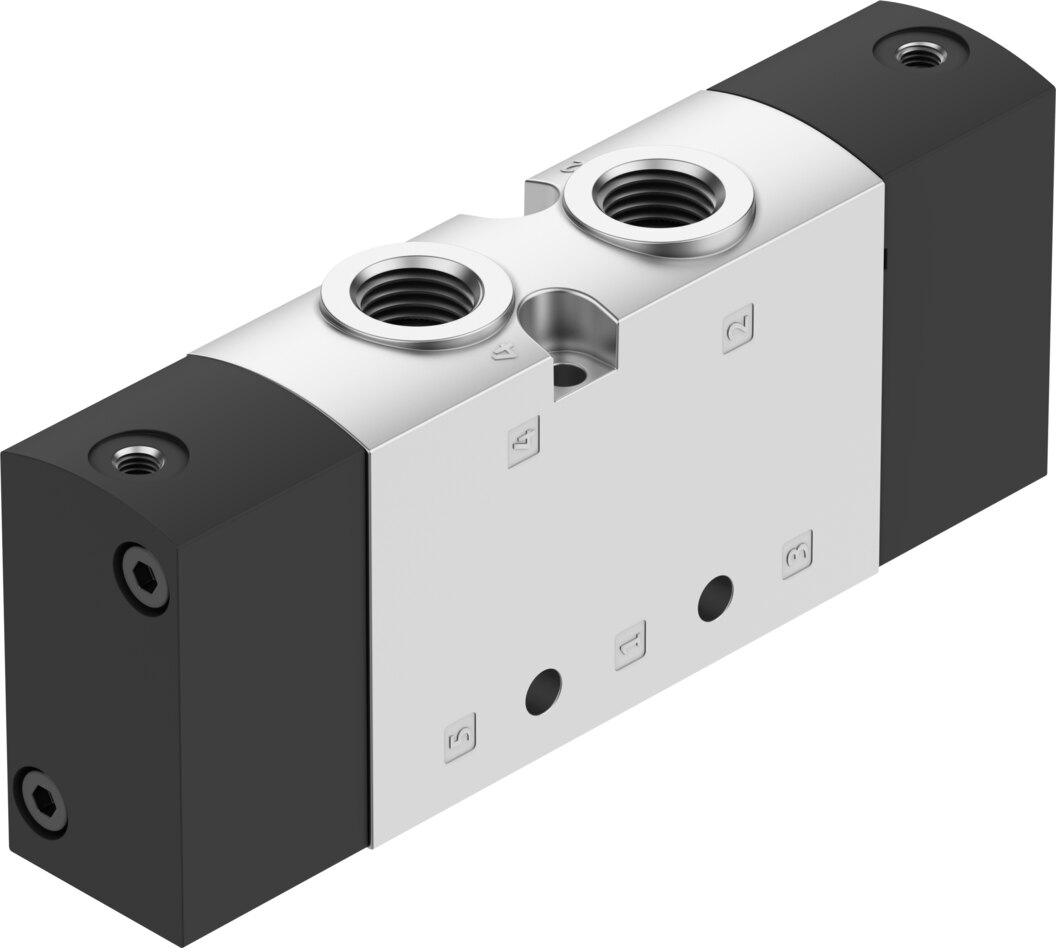

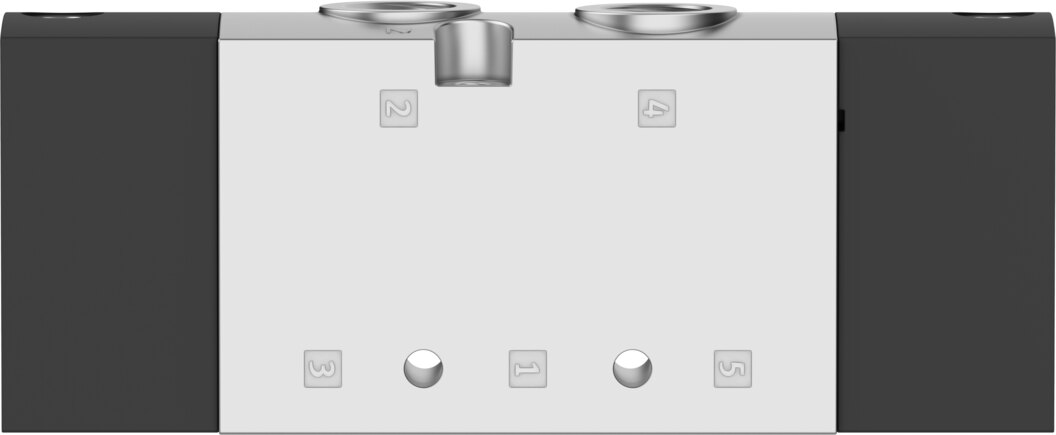

Pneumatikventil 5/2 bistabil 1/4 NPT VUWS-LT25-B52-N14 - Festo 8035223

Festo ✓ Originalprodukt Neuware

Das VUWS-LT25-B52-N14 schaltet Druckluft als 5/2-Wegeventil (bistabil) und erreicht 1000 l/min Normalnenndurchfluss. Ausgelegt für 1,5 bis 10 bar Betriebsdruck, Anschluss 1/4 NPT und Ventilgröße 26,5 mm. Reinraumtauglich nach ISO 14644-1 Klasse 6.

Netto
59,17 €
zzgl. MwSt.
70,41 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8035223
Hersteller-Nr. VUWS-LT25-B52-N14
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das Pneumatikventil VUWS-LT25-B52-N14 arbeitet als 5/2-Wegeventil (bistabil) und erreicht 1000 l/min Normalnenndurchfluss bei 1,5 bis 10 bar Betriebsdruck. Dazu kommen Anschluss 1/4 NPT, Ventilgröße 26,5 mm und Steuerdruck 1,5 bis 10 bar.

Vorteile im Überblick

  • Durchfluss: 1000 l/min Normalnenndurchfluss bei 26,5 mm Ventilgröße
  • Druckbereich: 1,5 bis 10 bar
  • Reinraum: Klasse 6 nach ISO 14644-1, LABS-konform VDMA24364-B1/B2-L
  • Umgebung: Korrosionsbeständigkeitsklasse 2
  • Temperatur: -10 bis 60 °C Umgebung

Einsatz

Typischer Einsatz des VUWS-LT25-B52-N14: Ansteuerung doppeltwirkender Zylinder und Antriebe. Als bistabiles Ventil hält es die zuletzt geschaltete Stellung auch ohne anstehendes Signal. Das VUWS-LT25-B52-N14 wird pneumatisch über die Steuerluftanschlüsse betätigt, Steuerdruck 1,5 bis 10 bar. Befestigung des VUWS-LT25-B52-N14: auf Anschlussleiste, mit Durchgangsbohrung. Betriebsmedium für das VUWS-LT25-B52-N14: Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich (im weiteren Betrieb erforderlich).

Technische Daten

TypVUWS-LT25-B52-N14
Festo-Teilenummer8035223

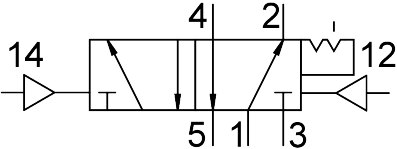

Ventilfunktion5/2 bistabil
Betätigungsartpneumatisch
Ventilgröße26,5 mm
Normalnenndurchfluss1000 l/min
Pneumatischer Arbeitsanschluss1/4 NPT
Betriebsdruck1,5 bis 10 bar
Konstruktiver AufbauTeller-Sitz
Zulassungc UL us - Recognized (OL)
Nennweite6,6 mm
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Handhilfsbetätigungkeine
Steuerartdirekt
Steuerluftversorgungintern
Strömungsrichtungnicht reversibel
Überdeckungnegative Überdeckung
Steuerdruck1,5 bis 10 bar
Schaltzeit um6 ms
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 6 nach ISO 14644-1
Mediumstemperatur-10 bis 60 °C
SteuermediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur-10 bis 60 °C
Produktgewicht290 g
Befestigungsartauf Anschlussleiste, mit Durchgangsbohrung
Anschluss Atmungsöffnungnicht gefasst
Anschluss Steuerluft 1210-32 UNF-2B
Anschluss Steuerluft 1410-32 UNF-2B
Pneumatischer Anschluss 11/4 NPT
Pneumatischer Anschluss 21/4 NPT
Pneumatischer Anschluss 31/4 NPT
Pneumatischer Anschluss 41/4 NPT
Pneumatischer Anschluss 51/4 NPT
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenHNBR, NBR, TPE-U(PU)
Werkstoff Gehäuselackiert
Werkstoff SchraubenStahl, verzinkt
Gewicht (Versand)0,36 kg
Gewicht0,36 kg
HerstellerFesto
Hersteller-Nr.VUWS-LT25-B52-N14
EAN4052568429324
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeNPT 1/4
Nennweite DN [mm]6,6
DichtmaterialHNBR, NBR, TPE-U(PU)
MediumDruckluft
Funktion5/2 bistabil
Durchfluss [l/min]1000
BauartTeller-Sitz
SerieVUWS
Betriebsdruck max [bar]10
Pneumatischer AnschlussNPT 1/4
Temperaturbereich-10-60 °C
Temperatur (max.)60
