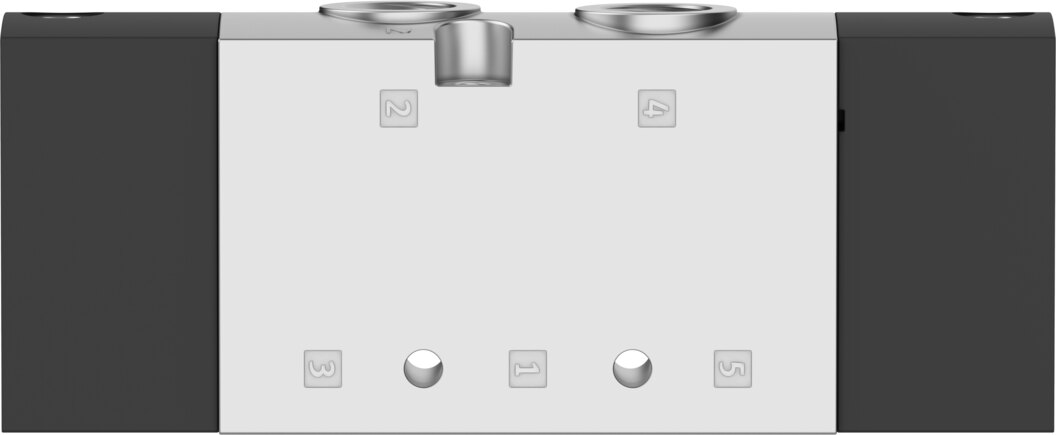

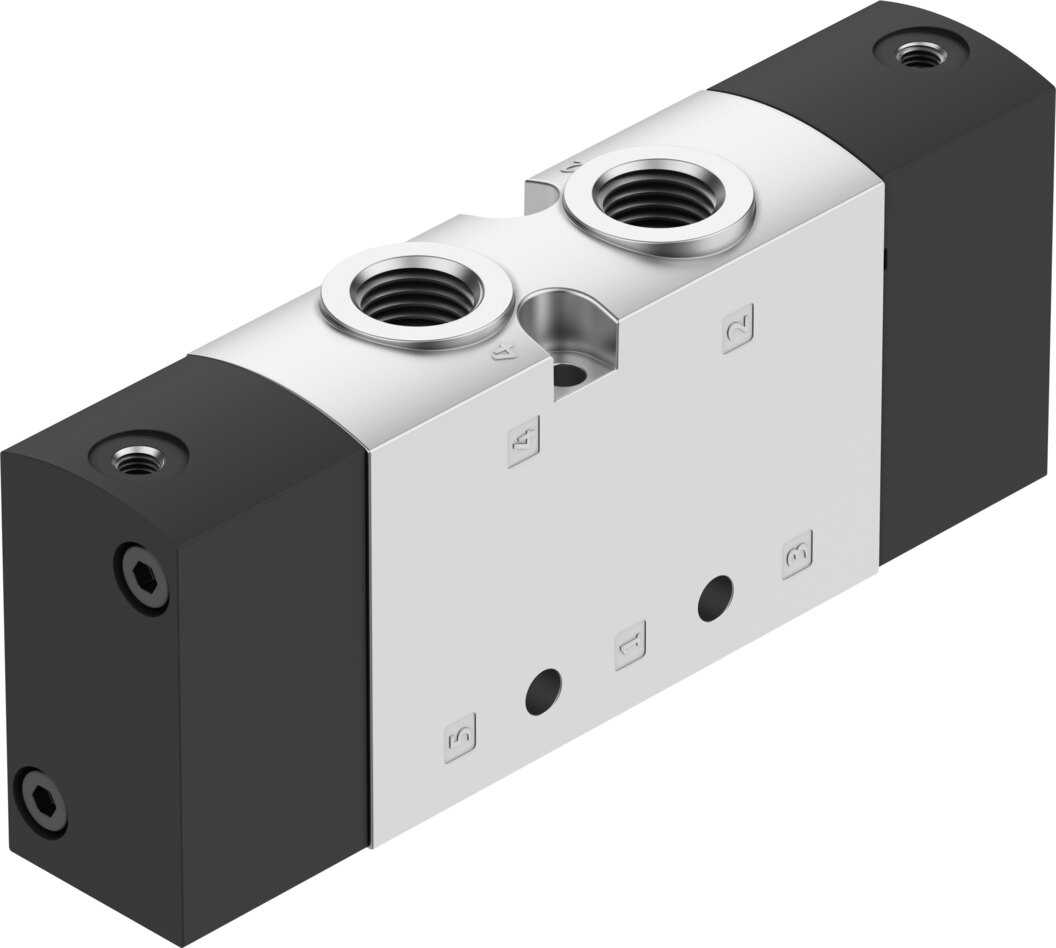

Pneumatikventil 5/3 Mittelstellung belüftet 1/4 NPT ATEX VUWS-L25-P53U-M-N14 - Festo 575561

Festo ✓ Originalprodukt Neuware

Das Festo Pneumatikventil VUWS-L25-P53U-M-N14 liefert als 5/3-Wegeventil (Mittelstellung belüftet) 1000 l/min Normalnenndurchfluss. Ausgelegt für -0,9 bis 10 bar Betriebsdruck, Anschluss 1/4 NPT und Ventilgröße 26,5 mm. Einsetzbar in den ATEX-Zonen 1, 2, 21, 22.

Netto
67,79 €
zzgl. MwSt.
80,67 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-575561
Hersteller-Nr. VUWS-L25-P53U-M-N14
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

1000 l/min Normalnenndurchfluss bei -0,9 bis 10 bar Betriebsdruck: Das Pneumatikventil VUWS-L25-P53U-M-N14 von Festo arbeitet als 5/3-Wegeventil (Mittelstellung belüftet). Die Ausführung ist direktgesteuert mit interner Steuerluft und bringt Anschluss 1/4 NPT, Ventilgröße 26,5 mm und Steuerdruck 2,5 bis 10 bar mit.

Vorteile

  • Durchfluss: 1000 l/min Normalnenndurchfluss bei 26,5 mm Ventilgröße
  • Druckbereich: -0,9 bis 10 bar, auch für Vakuum
  • Schaltzeiten: 13 ms ein, 65 ms aus, 30 ms um
  • Explosionsschutz: ATEX-Zonen 1, 2, 21, 22
  • Reinraum: Klasse 6 nach ISO 14644-1, LABS-konform VDMA24364-B1/B2-L
  • Umgebung: Korrosionsbeständigkeitsklasse 2

Einsatz

In Mittelstellung belüftet das VUWS-L25-P53U-M-N14 beide Arbeitsanschlüsse, etwa um einen Zylinder mit Kraftausgleich zu halten. In explosionsgefährdeten Bereichen ist das VUWS-L25-P53U-M-N14 für die ATEX-Zonen 1, 2, 21, 22 ausgelegt, die Hinweise der Bescheinigung sind zu beachten. Geschaltet wird das VUWS-L25-P53U-M-N14 mit Steuerluft von 2,5 bis 10 bar. Befestigung des VUWS-L25-P53U-M-N14: auf Anschlussleiste, mit Durchgangsbohrung. Betriebsmedium für das VUWS-L25-P53U-M-N14: Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich (im weiteren Betrieb erforderlich).

Technische Daten

TypVUWS-L25-P53U-M-N14
Festo-Teilenummer575561
Ventilfunktion5/3 belüftet
Betätigungsartpneumatisch
Ventilgröße26,5 mm
Normalnenndurchfluss1000 l/min
Pneumatischer Arbeitsanschluss1/4 NPT
Betriebsdruck-0,9 bis 10 bar
Konstruktiver AufbauKolben-Schieber
Rückstellartmechanische Feder
Zulassungc UL us - Recognized (OL)
Nennweite6,3 mm
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Handhilfsbetätigungkeine
Steuerartdirekt
Steuerluftversorgungintern
Strömungsrichtungreversibel
Überdeckungpositive Überdeckung
Steuerdruck2,5 bis 10 bar
Schaltzeit aus65 ms
Schaltzeit ein13 ms
Schaltzeit um30 ms
ExplosionsschutzHinweis in der Bescheinigung beachten, Zone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 6 nach ISO 14644-1
Mediumstemperatur-10 bis 60 °C
SteuermediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur-10 bis 60 °C
Produktgewicht310 g
Befestigungsartauf Anschlussleiste, mit Durchgangsbohrung
Anschluss Atmungsöffnungnicht gefasst
Anschluss Steuerluft 1210-32 UNF-2B
Anschluss Steuerluft 1410-32 UNF-2B
Pneumatischer Anschluss 11/4 NPT
Pneumatischer Anschluss 21/4 NPT
Pneumatischer Anschluss 31/4 NPT
Pneumatischer Anschluss 41/4 NPT
Pneumatischer Anschluss 51/4 NPT
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenHNBR, NBR
Werkstoff Gehäuselackiert
Werkstoff KolbenschieberAluminium-Knetlegierung
Werkstoff SchraubenStahl, verzinkt
Gewicht (Versand)0,37 kg
Gewicht0,37 kg
HerstellerFesto
Hersteller-Nr.VUWS-L25-P53U-M-N14
EAN4052568377908
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeNPT 1/4
Nennweite DN [mm]6,3
DichtmaterialHNBR, NBR
MediumDruckluft
Funktion5/3 belüftet
Durchfluss [l/min]1000
BauartKolben-Schieber
SerieVUWS
Betriebsdruck max [bar]10
Pneumatischer AnschlussNPT 1/4
Temperaturbereich-10-60 °C
Temperatur (max.)60
