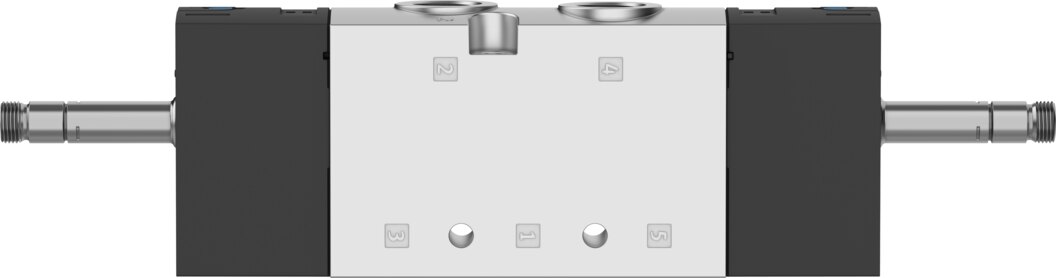

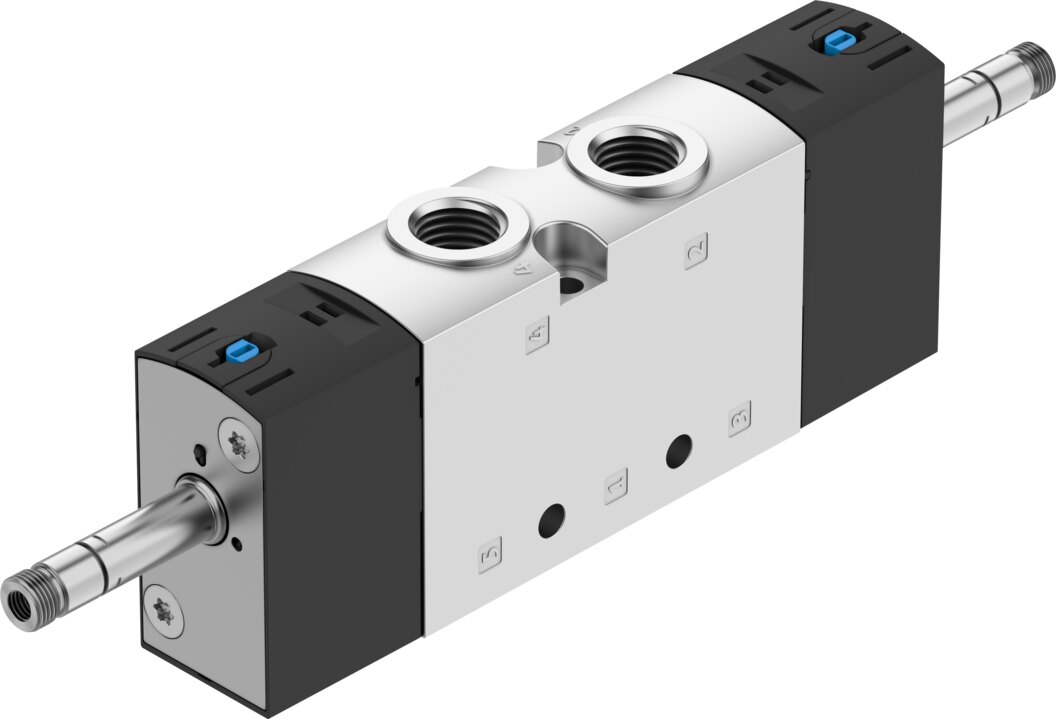

Magnetventil 2x3/2 offen monostabil 1/4 NPT VUVS-LT25-T32U-MD-N14-F8 - Festo 8035226

Festo ✓ Originalprodukt Neuware

Das VUVS-LT25-T32U-MD-N14-F8 schaltet Druckluft als 2x 3/2-Wegeventil (beide in Ruhestellung offen, monostabil) und erreicht 1000 l/min Normalnenndurchfluss. Dazu 2,5 bis 10 bar Betriebsdruck, Anschluss 1/4 NPT und Ventilgröße 26,5 mm. Schaltzeiten 10 ms ein und 25 ms aus.

Netto
90,80 €
zzgl. MwSt.
108,05 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8035226
Hersteller-Nr. VUVS-LT25-T32U-MD-N14-F8
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das Magnetventil VUVS-LT25-T32U-MD-N14-F8 arbeitet als 2x 3/2-Wegeventil (beide in Ruhestellung offen, monostabil) und erreicht 1000 l/min Normalnenndurchfluss bei 2,5 bis 10 bar Betriebsdruck. Weitere Kennwerte: Anschluss 1/4 NPT und Ventilgröße 26,5 mm.

Ihre Vorteile

  • Durchfluss: 1000 l/min Normalnenndurchfluss bei 26,5 mm Ventilgröße
  • Druckbereich: 2,5 bis 10 bar
  • Schaltzeiten: 10 ms ein, 25 ms aus
  • Reinraum: Klasse 6 nach ISO 14644-1, LABS-konform VDMA24364-B1/B2-L
  • Umgebung: Korrosionsbeständigkeitsklasse 2
  • Temperatur: -5 bis 60 °C Umgebung

Einsatz

Das VUVS-LT25-T32U-MD-N14-F8 vereint zwei unabhängige 3/2-Wege-Funktionen in einem Gehäuse, etwa für zwei einfachwirkende Zylinder oder Blasluft und Vakuum. Die Magnetspule gehört nicht zum Lieferumfang des VUVS-LT25-T32U-MD-N14-F8 und wird separat bestellt. Befestigung des VUVS-LT25-T32U-MD-N14-F8: auf Anschlussleiste, mit Durchgangsbohrung. Das VUVS-LT25-T32U-MD-N14-F8 arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich (im weiteren Betrieb erforderlich).

Technische Daten

TypVUVS-LT25-T32U-MD-N14-F8
Festo-Teilenummer8035226

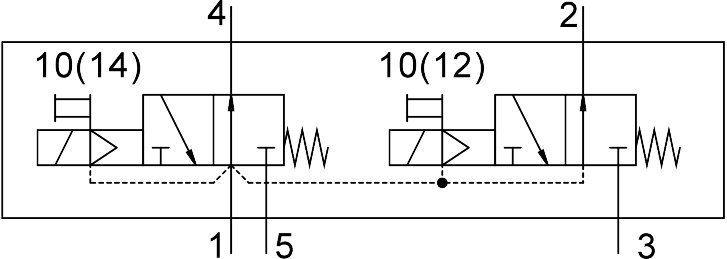

Ventilfunktion2x3/2 offen monostabil
Betätigungsartelektrisch
Ventilgröße26,5 mm
Normalnenndurchfluss1000 l/min
Pneumatischer Arbeitsanschluss1/4 NPT
Betriebsspannungüber Magnetspule, getrennt zu bestellen
Betriebsdruck2,5 bis 10 bar
Konstruktiver AufbauTeller-Sitz
Rückstellartmechanische Feder
Zulassungc UL us - Recognized (OL)
Nennweite6,6 mm
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Handhilfsbetätigungrastend, tastend
Steuerartvorgesteuert
Steuerluftversorgungintern
Strömungsrichtungnicht reversibel
Überdeckungnegative Überdeckung
b-Wert0,3
C-Wert4,4 l/sbar
Schaltzeit aus25 ms
Schaltzeit ein10 ms
Max. positiver Prüfimpuls bei 0 Signal2000 µs
Max. negativer Prüfimpuls bei 1 Signal3600 µs
SpulenkennwerteSiehe Magnetspule, getrennt zu bestellen
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 6 nach ISO 14644-1
Mediumstemperatur-5 bis 60 °C
SteuermediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur-5 bis 60 °C
Produktgewicht312 g
Befestigungsartauf Anschlussleiste, mit Durchgangsbohrung
Anschluss Atmungsöffnungnicht gefasst
Anschluss Steuerabluft 8210-32 UNF-2B
Anschluss Steuerabluft 8410-32 UNF-2B
Pneumatischer Anschluss 11/4 NPT
Pneumatischer Anschluss 21/4 NPT
Pneumatischer Anschluss 31/4 NPT
Pneumatischer Anschluss 41/4 NPT
Pneumatischer Anschluss 51/4 NPT
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenHNBR, NBR, TPE-U(PU)
Werkstoff GehäuseAluminium-Druckguss, lackiert
Werkstoff SchraubenStahl, verzinkt
Gewicht (Versand)0,35 kg
Gewicht0,35 kg
HerstellerFesto
Hersteller-Nr.VUVS-LT25-T32U-MD-N14-F8
EAN4052568429355
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeNPT 1/4
Nennweite DN [mm]6,6
DichtmaterialHNBR, NBR, TPE-U(PU)
MediumDruckluft
Funktion2x3/2 offen monostabil
Durchfluss [l/min]1000
BauartTeller-Sitz
SerieVUVS
Betriebsdruck max [bar]10
Pneumatischer AnschlussNPT 1/4
Temperaturbereich-5-60 °C
Temperatur (max.)60
