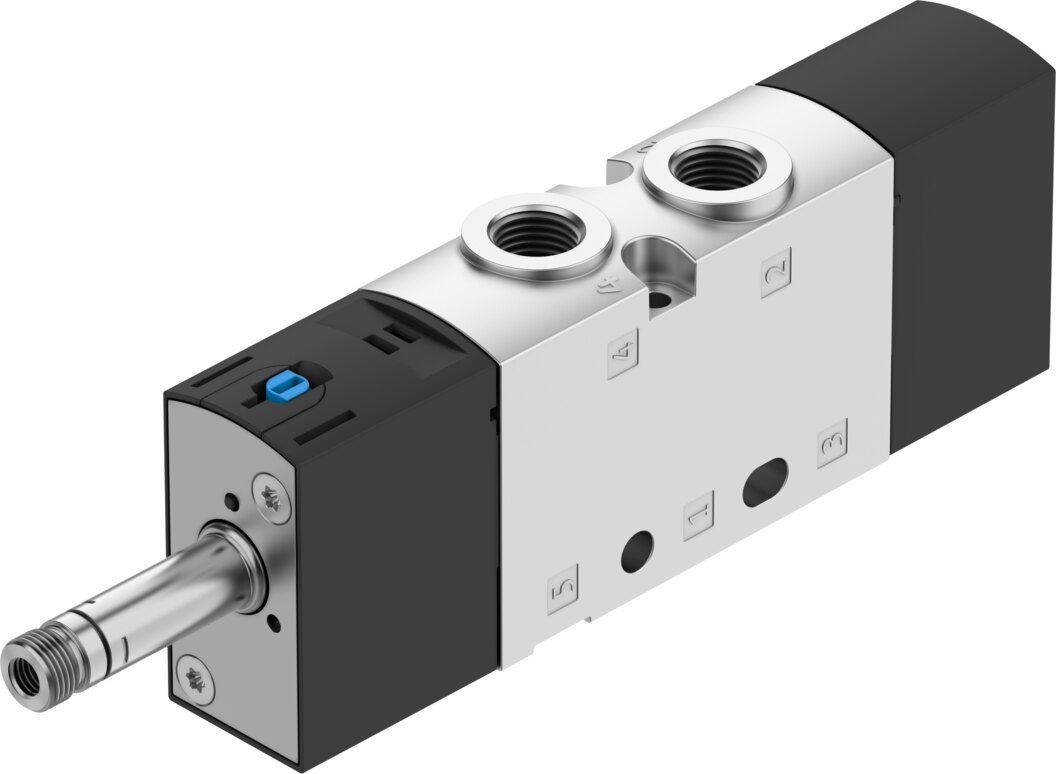

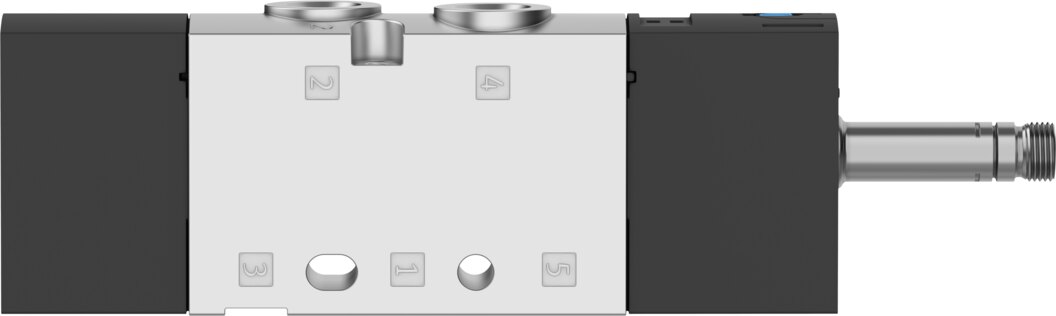

Magnetventil 5/2 monostabil 1/8 NPT VUVS-LT20-M52-MD-N18-F7 - Festo 577506

Festo ✓ Originalprodukt Neuware

Das Festo Magnetventil VUVS-LT20-M52-MD-N18-F7 liefert als 5/2-Wegeventil (monostabil) 500 l/min Normalnenndurchfluss. Ausgelegt für 3 bis 10 bar Betriebsdruck, Anschluss 1/8 NPT und Ventilgröße 21 mm. Schaltzeiten 15 ms ein und 19 ms aus.

Netto
68,09 €
zzgl. MwSt.
81,03 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-577506
Hersteller-Nr. VUVS-LT20-M52-MD-N18-F7
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

500 l/min Normalnenndurchfluss bei 3 bis 10 bar Betriebsdruck: Das Magnetventil VUVS-LT20-M52-MD-N18-F7 von Festo arbeitet als 5/2-Wegeventil (monostabil). Ausgelegt mit Anschluss 1/8 NPT und Ventilgröße 21 mm.

Ihre Vorteile

  • Durchfluss: 500 l/min Normalnenndurchfluss bei 21 mm Ventilgröße
  • Druckbereich: 3 bis 10 bar
  • Schaltzeiten: 15 ms ein, 19 ms aus
  • Reinraum: Klasse 6 nach ISO 14644-1, LABS-konform VDMA24364-B1/B2-L
  • Umgebung: Korrosionsbeständigkeitsklasse 2
  • Temperatur: -10 bis 60 °C Umgebung

Einsatz

Mit dem VUVS-LT20-M52-MD-N18-F7 fahren doppeltwirkende Zylinder in beide Richtungen. Befestigung des VUVS-LT20-M52-MD-N18-F7: auf Anschlussleiste, mit Durchgangsbohrung. Betriebsmedium für das VUVS-LT20-M52-MD-N18-F7: Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich (im weiteren Betrieb erforderlich).

Technische Daten

TypVUVS-LT20-M52-MD-N18-F7
Festo-Teilenummer577506

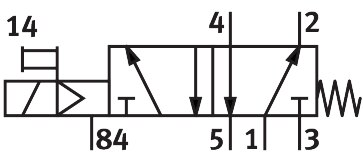

Ventilfunktion5/2 monostabil
Betätigungsartelektrisch
Ventilgröße21 mm
Normalnenndurchfluss500 l/min
Pneumatischer Arbeitsanschluss1/8 NPT
Betriebsdruck3 bis 10 bar
Konstruktiver AufbauTeller-Sitz
Rückstellartmechanische Feder
Zulassungc UL us - Recognized (OL)
Nennweite5 mm
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Handhilfsbetätigungrastend, tastend
Steuerartvorgesteuert
Steuerluftversorgungintern
Strömungsrichtungnicht reversibel
Überdeckungnegative Überdeckung
b-Wert0,31
C-Wert2,1 l/sbar
Schaltzeit aus19 ms
Schaltzeit ein15 ms
Max. positiver Prüfimpuls bei 0 Signal1900 µs
Max. negativer Prüfimpuls bei 1 Signal2700 µs
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 6 nach ISO 14644-1
Mediumstemperatur-10 bis 60 °C
SteuermediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur-10 bis 60 °C
Produktgewicht167 g
Befestigungsartauf Anschlussleiste, mit Durchgangsbohrung
Anschluss Atmungsöffnungnicht gefasst
Anschluss Steuerabluft 8410-32 UNF-2B
Pneumatischer Anschluss 11/8 NPT
Pneumatischer Anschluss 21/8 NPT
Pneumatischer Anschluss 31/8 NPT
Pneumatischer Anschluss 41/8 NPT
Pneumatischer Anschluss 51/8 NPT
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenHNBR, NBR, TPE-U(PU)
Werkstoff GehäuseAluminium-Druckguss, lackiert
Werkstoff SchraubenStahl, verzinkt
Gewicht (Versand)0,195 kg
Gewicht0,195 kg
HerstellerFesto
Hersteller-Nr.VUVS-LT20-M52-MD-N18-F7
EAN4052568382056
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeNPT 1/8
Nennweite DN [mm]5
DichtmaterialHNBR, NBR, TPE-U(PU)
MediumDruckluft
Funktion5/2 monostabil
Durchfluss [l/min]500
BauartTeller-Sitz
SerieVUVS
Betriebsdruck max [bar]10
Pneumatischer AnschlussNPT 1/8
Temperaturbereich-10-60 °C
Temperatur (max.)60
