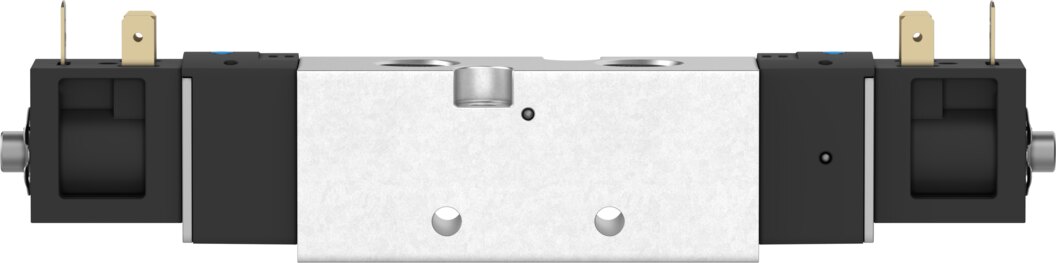

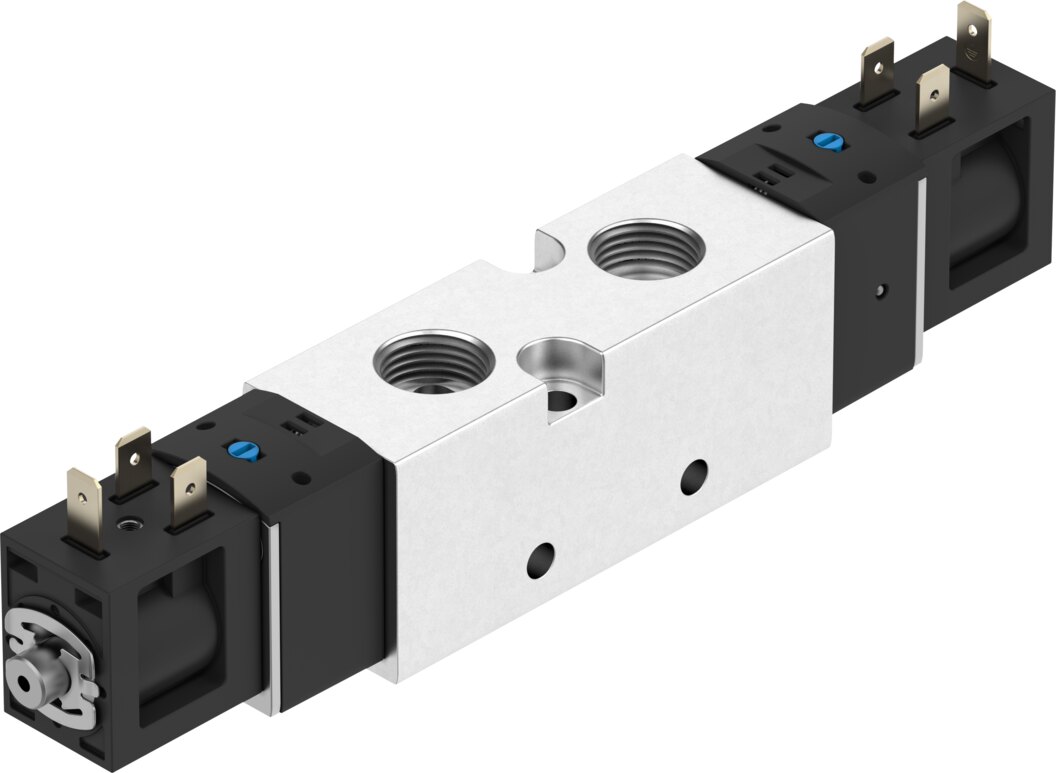

Magnetventil 5/2 bistabil G3/8 VUVS-LK30-B52-D-G38-1B2-S - Festo 8049882

Festo ✓ Originalprodukt Neuware

Das Festo Magnetventil VUVS-LK30-B52-D-G38-1B2-S liefert als 5/2-Wegeventil (bistabil) 1600 l/min Normalnenndurchfluss. Dazu 1,5 bis 8 bar Betriebsdruck, Anschluss G3/8 und Ventilgröße 31 mm.

Netto
86,69 €
zzgl. MwSt.
103,16 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8049882
Hersteller-Nr. VUVS-LK30-B52-D-G38-1B2-S
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Als 5/2-Wegeventil (bistabil) liefert das Festo Magnetventil VUVS-LK30-B52-D-G38-1B2-S 1600 l/min Normalnenndurchfluss bei 1,5 bis 8 bar Betriebsdruck. Die Ausführung ist vorgesteuert mit interner Steuerluft und bringt Anschluss G3/8, Ventilgröße 31 mm und Spule 24 V DC mit.

Vorteile im Überblick

  • Durchfluss: 1600 l/min Normalnenndurchfluss bei 31 mm Ventilgröße
  • Druckbereich: 1,5 bis 8 bar
  • Spule: 3,3 W bei 24 V DC, Einschaltdauer 100%
  • Umgebung: Schutzart IP65, Korrosionsbeständigkeitsklasse 1
  • Temperatur: -5 bis 50 °C Umgebung

Einsatz

Mit dem VUVS-LK30-B52-D-G38-1B2-S fahren doppeltwirkende Zylinder in beide Richtungen. Als bistabiles Ventil hält es die zuletzt geschaltete Stellung auch ohne anstehendes Signal. Elektrischer Anschluss des VUVS-LK30-B52-D-G38-1B2-S: Form B, nach Industriestandard (11 mm). Befestigung des VUVS-LK30-B52-D-G38-1B2-S: auf Anschlussleiste, mit Durchgangsbohrung. Das VUVS-LK30-B52-D-G38-1B2-S arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich (im weiteren Betrieb erforderlich).

Technische Daten

TypVUVS-LK30-B52-D-G38-1B2-S
Festo-Teilenummer8049882

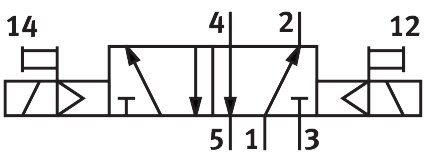

Ventilfunktion5/2 bistabil
Betätigungsartelektrisch
Ventilgröße31 mm
Normalnenndurchfluss1600 l/min
Pneumatischer ArbeitsanschlussG3/8
Betriebsspannung24 V DC
Betriebsdruck1,5 bis 8 bar
Konstruktiver AufbauKolben-Schieber
SchutzartIP65, mit Steckdose, nach IEC 60529
Nennweite8,1 mm
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Handhilfsbetätigungrastend, tastend
Steuerartvorgesteuert
Steuerluftversorgungintern
Strömungsrichtungnicht reversibel
Überdeckungpositive Überdeckung
b-Wert0,37
C-Wert7,03 l/sbar
Schaltzeit um10 ms
Einschaltdauer100%
Max. positiver Prüfimpuls bei 0 Signal2500 µs
Max. negativer Prüfimpuls bei 1 Signal1100 µs
Spulenkennwerte24 V DC: 3,3 W
Zulässige Spannungsschwankungen± 10 %
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Mediumstemperatur-5 bis 50 °C
SteuermediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur-5 bis 50 °C
Produktgewicht392 g
Elektrischer AnschlussForm B, nach Industriestandard (11 mm)
Befestigungsartauf Anschlussleiste, mit Durchgangsbohrung
Anschluss Atmungsöffnungnicht gefasst
Pneumatischer Anschluss 1G3/8
Pneumatischer Anschluss 2G3/8
Pneumatischer Anschluss 3G3/8
Pneumatischer Anschluss 4G3/8
Pneumatischer Anschluss 5G3/8
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenHNBR, NBR
Werkstoff GehäuseAluminium-Knetlegierung
Werkstoff KolbenschieberAluminium-Knetlegierung
HerstellerFesto
Hersteller-Nr.VUVS-LK30-B52-D-G38-1B2-S
EAN4052568295370
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeG 3/8
Nennweite DN [mm]8,1
DichtmaterialHNBR, NBR
MediumDruckluft
Funktion5/2 bistabil
Durchfluss [l/min]1600
BauartKolben-Schieber
SerieVUVS
Betriebsdruck max [bar]8
Pneumatischer AnschlussG3/8
Temperatur (max.)50
