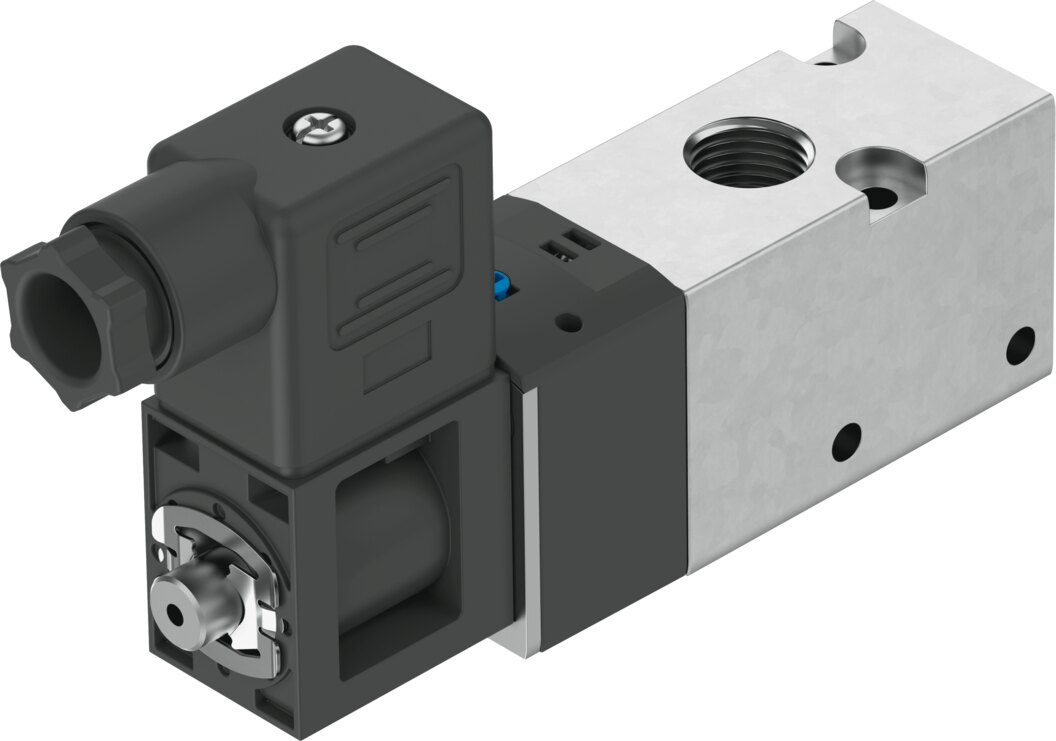

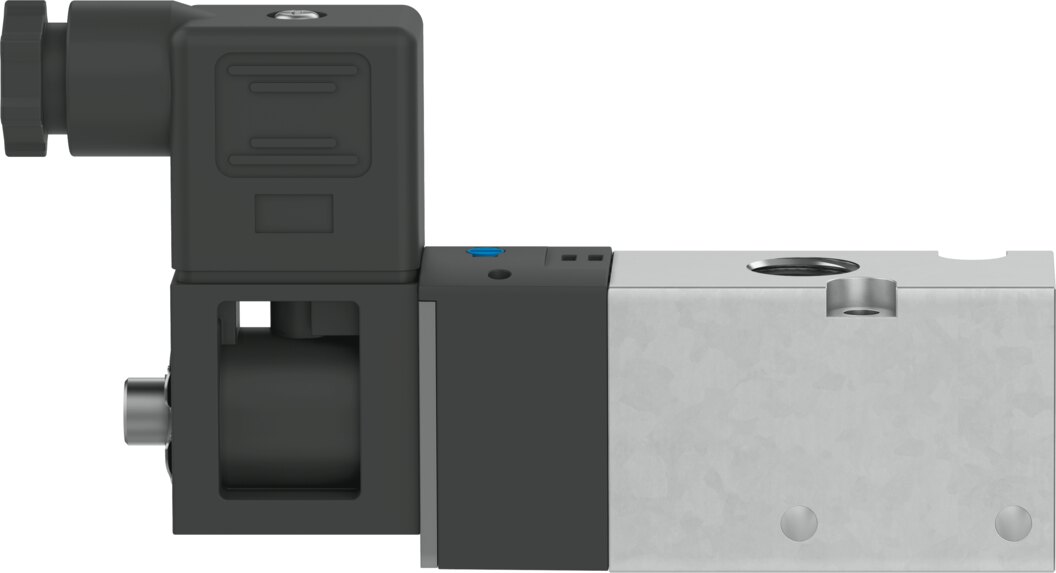

Magnetventil 3/2 geschlossen monostabil G1/4 VUVS-LK25-M32C-AD-G14-1B2+GL-S - Festo 8060304

Festo ✓ Originalprodukt Neuware

Das VUVS-LK25-M32C-AD-G14-1B2+GL-S schaltet Druckluft als 3/2-Wegeventil (in Ruhestellung geschlossen, monostabil) und erreicht 1000 l/min Normalnenndurchfluss. Dazu 1,5 bis 8 bar Betriebsdruck, Anschluss G1/4 und Ventilgröße 26,5 mm. Schaltet in 16 ms ein und 20 ms aus.

Netto
55,57 €
zzgl. MwSt.
66,13 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8060304
Hersteller-Nr. VUVS-LK25-M32C-AD-G14-1B2+GL-S
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das Magnetventil VUVS-LK25-M32C-AD-G14-1B2+GL-S arbeitet als 3/2-Wegeventil (in Ruhestellung geschlossen, monostabil) und erreicht 1000 l/min Normalnenndurchfluss bei 1,5 bis 8 bar Betriebsdruck. Vorgesteuert mit interner Steuerluft, mit Anschluss G1/4, Ventilgröße 26,5 mm und Spule 24 V DC.

Vorteile im Überblick

  • Durchfluss: 1000 l/min Normalnenndurchfluss bei 26,5 mm Ventilgröße
  • Druckbereich: 1,5 bis 8 bar
  • Schaltzeiten: 16 ms ein, 20 ms aus
  • Spule: 3,3 W bei 24 V DC, Einschaltdauer 100%
  • Umgebung: Schutzart IP65, Korrosionsbeständigkeitsklasse 1
  • Temperatur: -5 bis 50 °C Umgebung

Einsatz

Das VUVS-LK25-M32C-AD-G14-1B2+GL-S eignet sich für einfachwirkende Zylinder, Blasluft und Vakuum oder als Vorsteuerventil. Elektrischer Anschluss des VUVS-LK25-M32C-AD-G14-1B2+GL-S: Schraubklemme. Befestigung des VUVS-LK25-M32C-AD-G14-1B2+GL-S: auf Anschlussleiste, mit Durchgangsbohrung. Betriebsmedium für das VUVS-LK25-M32C-AD-G14-1B2+GL-S: Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich (im weiteren Betrieb erforderlich).

Technische Daten

TypVUVS-LK25-M32C-AD-G14-1B2+GL-S
Festo-Teilenummer8060304

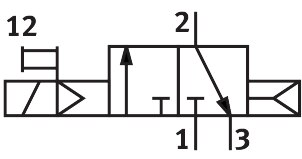

Ventilfunktion3/2 geschlossen monostabil
Betätigungsartelektrisch
Ventilgröße26,5 mm
Normalnenndurchfluss1000 l/min
Pneumatischer ArbeitsanschlussG1/4
Betriebsspannung24 V DC
Betriebsdruck1,5 bis 8 bar
Konstruktiver AufbauKolben-Schieber
Rückstellartpneumatische Feder
SchutzartIP65, mit Steckdose, nach IEC 60529
Nennweite6,7 mm
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Handhilfsbetätigungrastend, tastend
Steuerartvorgesteuert
Steuerluftversorgungintern
Strömungsrichtungnicht reversibel
Überdeckungpositive Überdeckung
b-Wert0,45
C-Wert3,86 l/sbar
Schaltzeit aus20 ms
Schaltzeit ein16 ms
Einschaltdauer100%
Max. positiver Prüfimpuls bei 0 Signal2500 µs
Max. negativer Prüfimpuls bei 1 Signal1100 µs
Spulenkennwerte24 V DC: 3,3 W
Zulässige Spannungsschwankungen± 10 %
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Mediumstemperatur-5 bis 50 °C
SteuermediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur-5 bis 50 °C
Produktgewicht224 g
Elektrischer AnschlussSchraubklemme
Kabeldurchmesser6 bis 8 mm
Leiter-Nennquerschnitt0,5 bis 1,5 mm²
Befestigungsartauf Anschlussleiste, mit Durchgangsbohrung
Anschluss Atmungsöffnungnicht gefasst
Pneumatischer Anschluss 1G1/4
Pneumatischer Anschluss 2G1/4
Pneumatischer Anschluss 3G1/4
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenHNBR, NBR
Werkstoff GehäuseAluminium-Knetlegierung
Werkstoff KolbenschieberAluminium-Knetlegierung
Gewicht (Versand)0,22 kg
Gewicht0,22 kg
HerstellerFesto
Hersteller-Nr.VUVS-LK25-M32C-AD-G14-1B2+GL-S
EAN4052568435622
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeG 1/4
Nennweite DN [mm]6,7
DichtmaterialHNBR, NBR
MediumDruckluft
Funktion3/2 geschlossen monostabil
Durchfluss [l/min]1000
BauartKolben-Schieber
SerieVUVS
Betriebsdruck max [bar]8
Pneumatischer AnschlussG1/4
Temperatur (max.)50
