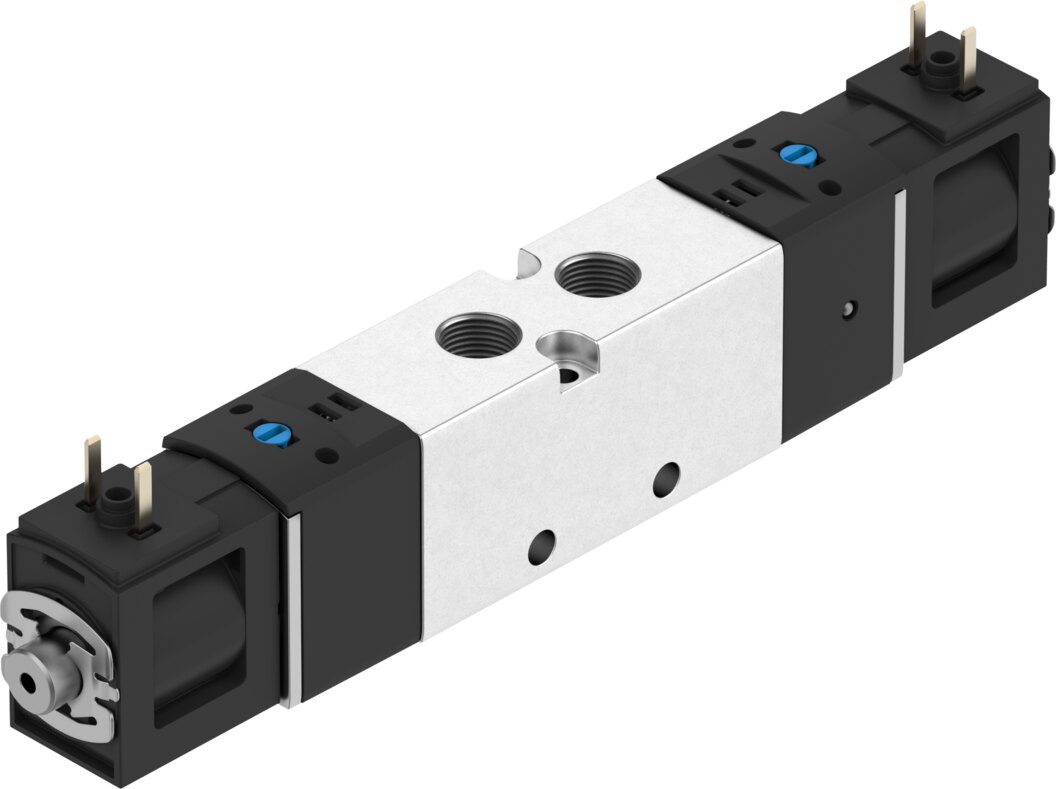

Magnetventil 5/2 bistabil G1/8 VUVS-LK20-B52-D-G18-1C1-S - Festo 8043215

Festo ✓ Originalprodukt Neuware

Das VUVS-LK20-B52-D-G18-1C1-S schaltet Druckluft als 5/2-Wegeventil (bistabil) und erreicht 550 l/min Normalnenndurchfluss. Dazu 1,5 bis 8 bar Betriebsdruck, Anschluss G1/8 und Ventilgröße 21 mm.

Netto
71,00 €
zzgl. MwSt.
84,49 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8043215
Hersteller-Nr. VUVS-LK20-B52-D-G18-1C1-S
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Als 5/2-Wegeventil (bistabil) liefert das Festo Magnetventil VUVS-LK20-B52-D-G18-1C1-S 550 l/min Normalnenndurchfluss bei 1,5 bis 8 bar Betriebsdruck. Ausgelegt mit Anschluss G1/8, Ventilgröße 21 mm und Spule 24 V DC.

Vorteile im Überblick

  • Durchfluss: 550 l/min Normalnenndurchfluss bei 21 mm Ventilgröße
  • Druckbereich: 1,5 bis 8 bar
  • Spule: 2,4 W bei 24 V DC, Einschaltdauer 100%
  • Umgebung: Schutzart IP65, Korrosionsbeständigkeitsklasse 1
  • Temperatur: -5 bis 50 °C Umgebung

Einsatz

Das VUVS-LK20-B52-D-G18-1C1-S steuert doppeltwirkende Zylinder und Schwenkantriebe in Maschinen und Anlagen. Als bistabiles Ventil hält es die zuletzt geschaltete Stellung auch ohne anstehendes Signal. Elektrischer Anschluss des VUVS-LK20-B52-D-G18-1C1-S: Form C, nach EN 175301-803. Befestigung des VUVS-LK20-B52-D-G18-1C1-S: auf Anschlussleiste, mit Durchgangsbohrung. Das VUVS-LK20-B52-D-G18-1C1-S arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich (im weiteren Betrieb erforderlich).

Technische Daten

TypVUVS-LK20-B52-D-G18-1C1-S
Festo-Teilenummer8043215
Ventilfunktion5/2 bistabil
Betätigungsartelektrisch
Ventilgröße21 mm
Normalnenndurchfluss550 l/min
Pneumatischer ArbeitsanschlussG1/8
Betriebsspannung24 V DC
Betriebsdruck1,5 bis 8 bar
Konstruktiver AufbauKolben-Schieber
SchutzartIP65, mit Steckdose, nach IEC 60529
Nennweite5,2 mm
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Handhilfsbetätigungrastend, tastend
Steuerartvorgesteuert
Steuerluftversorgungintern
Strömungsrichtungnicht reversibel
Überdeckungpositive Überdeckung
b-Wert0,38
C-Wert2,66 l/sbar
Schaltzeit um10 ms
Einschaltdauer100%
Max. positiver Prüfimpuls bei 0 Signal2700 µs
Max. negativer Prüfimpuls bei 1 Signal1100 µs
Spulenkennwerte24 V DC: 2,4 W
Zulässige Spannungsschwankungen± 10 %
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Mediumstemperatur-5 bis 50 °C
SteuermediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur-5 bis 50 °C
Produktgewicht200 g
Elektrischer AnschlussForm C, nach EN 175301-803
Befestigungsartauf Anschlussleiste, mit Durchgangsbohrung
Anschluss Atmungsöffnungnicht gefasst
Pneumatischer Anschluss 1G1/8
Pneumatischer Anschluss 2G1/8
Pneumatischer Anschluss 3G1/8
Pneumatischer Anschluss 4G1/8
Pneumatischer Anschluss 5G1/8
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenHNBR, NBR
Werkstoff GehäuseAluminium-Knetlegierung
Werkstoff KolbenschieberAluminium-Knetlegierung
Gewicht (Versand)0,195 kg
Gewicht0,195 kg
HerstellerFesto
Hersteller-Nr.VUVS-LK20-B52-D-G18-1C1-S
EAN4052568287115
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeG 1/8
Nennweite DN [mm]5,2
DichtmaterialHNBR, NBR
MediumDruckluft
Funktion5/2 bistabil
Durchfluss [l/min]550
BauartKolben-Schieber
NormDIN EN 175301-803
SerieVUVS
Betriebsdruck max [bar]8
Pneumatischer AnschlussG1/8
Temperatur (max.)50
